Bedienungsanleitung für RetroSound 068REDM1BT Redondo RT M1B Digital Media Receiver
Schnellstartanleitung für den RetroSound 068REDM1BT Redondo RT M1B Digital Media Receiver. Erfahren Sie, wie Sie die Thumb-Roller installieren, das Gerät konfigurieren und die grundlegenden Funktionen wie Radio, EQ und Uhrzeit einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Installation und Bedienung des RetroSound 068REDM1BT Redondo RT M1B Digital Media Receivers. Es deckt die Montage der Thumb-Roller, die notwendige Software-Konfiguration für das Redondo-Modell sowie die grundlegende Steuerung ab. Für weiterführende Informationen wird auf das vollständige Handbuch im Lieferumfang oder auf der Website verwiesen.
Installation
Die Installation umfasst die Montage der Thumb-Roller an den InfiniMount-Halterungen und deren Verbindung mit dem Radio-Motor:
- Befestigen Sie jede InfiniMount-Halterung mit den acht kleinen Schrauben am Radio-Motor.
- Setzen Sie die Thumb-Roller in die InfiniMount-Halterungen ein und drücken Sie diese fest, bis sie einrasten.
- Verbinden Sie die Thumb-Roller mit dem Radio-Motor, indem Sie ein Ende des modularen Kabels in den Thumb-Roller und das andere Ende in die entsprechende Seite des Radio-Motors stecken. Wiederholen Sie dies für beide Seiten.
- Verwenden Sie bei Bedarf das optionale Hardware-Zubehör zur Befestigung am Armaturenbrett.
Konfiguration des Redondo-Modus
Damit der Radio-Motor mit den Redondo-Bedienelementen funktioniert, muss das Gerät in den entsprechenden Modus versetzt werden:
- Halten Sie den linken inneren Thumb-Roller (1) für ca. 15 Sekunden gedrückt, um das Radio neu zu starten.
- Während Sie den Power-Knopf halten, durchläuft das Display die Sequenz: RETROSOUND, RADIO, GOODBYE, TIME DISPLAY, SEL PANEL.
- Lassen Sie den Thumb-Roller erst los, wenn SEL PANEL angezeigt wird.
- Drücken Sie sofort erneut kurz den linken inneren Thumb-Roller (1), um durch die Optionen zu blättern, bis REDONDO erscheint.
- Das Display blinkt fünfmal und schaltet sich aus. Das Gerät ist nun konfiguriert.
Grundlegende Bedienung
Die Steuerung erfolgt über die Thumb-Roller und Preset-Tasten:
- Ein/Aus: Linker innerer Thumb-Roller (1) drücken (Ein) bzw. gedrückt halten (Aus).
- Lautstärke: Linker äußerer Thumb-Roller (2) drehen.
- Quellenwahl: Linker innerer Thumb-Roller (1) nach unten drehen.
- Radio-Bänder: Rechter innerer Thumb-Roller (3) drehen.
- Senderwahl: Rechter äußerer Thumb-Roller (4) drehen.
- Stummschaltung: Rechter äußerer Thumb-Roller (4) drücken.
Einstellungen
Für erweiterte Einstellungen wie Equalizer (EQ), Uhrzeit (CLK), Displayfarbe (SCAN) oder Signalton (BEEP) halten Sie den rechten inneren Thumb-Roller (3) gedrückt, um in das System-Menü zu gelangen. Navigieren Sie mit dem rechten äußeren Thumb-Roller (4) durch die Optionen und bestätigen Sie durch Drücken.
Herstellerinformationen
RetroSound
Praktische Hilfe
Typische Probleme
Radio erkennt die Thumb-Roller nicht
Führen Sie die Konfiguration des Redondo-Modus erneut durch, um sicherzustellen, dass das Gerät auf den korrekten Face-Typ eingestellt ist.
Einstellungen werden nicht gespeichert
Lassen Sie das Gerät nach der Anpassung der Einstellungen (z.B. Uhrzeit oder EQ) einfach in den Timeout-Modus gehen, damit die Änderungen übernommen werden.
Vor der Verwendung
- Stellen Sie sicher, dass alle acht kleinen Schrauben für die InfiniMount-Halterungen vorhanden sind.
- Prüfen Sie die korrekte Verbindung der modularen Kabel zwischen Thumb-Rollern und Radio-Motor.
- Stellen Sie sicher, dass der Radio-Motor für das Redondo-Modell konfiguriert wurde.
Technische Daten in der Praxis
- Linker innerer Thumb-Roller (1)
- Hauptsteuerung für Ein/Aus und Quellenwahl.
- Rechter äußerer Thumb-Roller (4)
- Hauptsteuerung für Sendersuche, Stummschaltung und Menü-Navigation.
Abbildungen und Diagramme

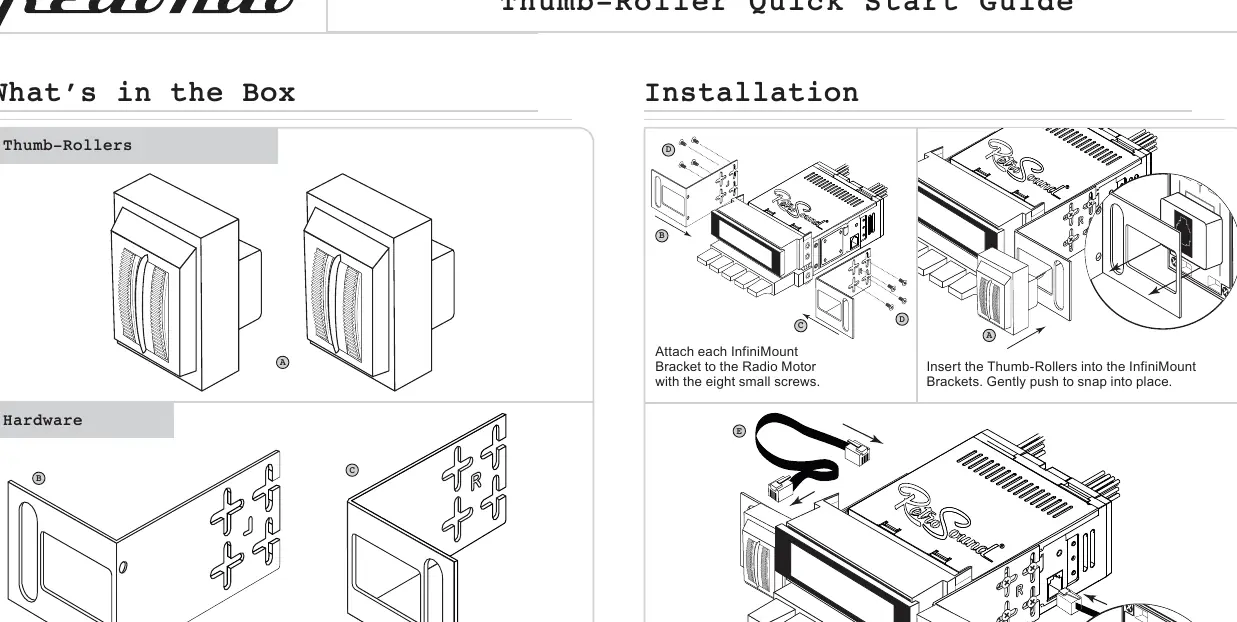

- Die Abbildungen zeigen die Montage der Halterungen am Radio-Motor sowie die korrekte Verkabelung der Thumb-Roller.

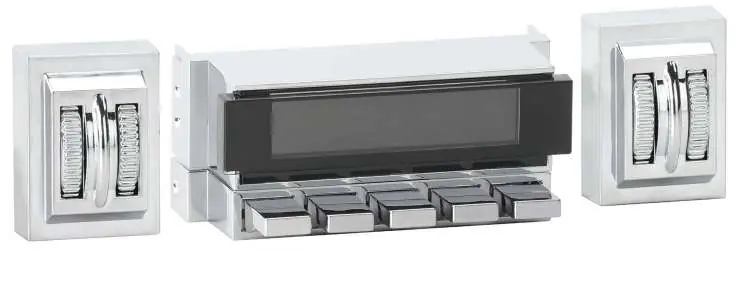

- Das Layout-Diagramm verdeutlicht die Position der fünf Bedienelemente (vier Thumb-Roller und Preset-Tasten).
Modellkompatibilität
- Einige Funktionen sind möglicherweise nicht auf allen Radiomodellen verfügbar.
