Installationsanleitung für Resistex Plafoled Deckenleuchte

Erfahren Sie, wie Sie die Resistex Plafoled Deckenleuchte sicher installieren und warten. Diese Anleitung enthält wichtige Sicherheitshinweise und eine Schritt-für-Schritt-Montageanleitung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Resistex Plafoled muss von einem professionellen Installateur montiert werden. Die Installation erfordert das Bohren von 6-mm-Löchern, den Anschluss der Stromversorgung (L/N) an den Treiber und das Einsetzen der Leuchte in die Halterung. S. 1, 2

Wichtigste Schritte

  • Stromversorgung vor der Installation ausschalten. S. 2
  • Bohren Sie zwei Löcher mit 6 mm Durchmesser für die Halterung. S. 2

Wartung und Reset

  • Reinigen Sie die Leuchte nicht mit chemischen oder abrasiven Produkten. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Bohrdurchmesser 6 mm Erforderlicher Durchmesser für die Befestigungslöcher. S. 2

Wo es im PDF steht

  • Sicherheit und Abmessungen S. 1
  • Montageanleitung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montagezeichnung aus der Anleitung Seite 1 Elektrischer Anschluss Seite 2

Wichtige Informationen zur Installation

Die Resistex Plafoled ist eine Deckenleuchte, deren Installation zwingend von einem professionellen Installateur unter Einhaltung der geltenden elektrischen Normen und Vorschriften durchgeführt werden muss. Vor Beginn der Arbeiten ist sicherzustellen, dass die Stromversorgung vollständig unterbrochen ist.

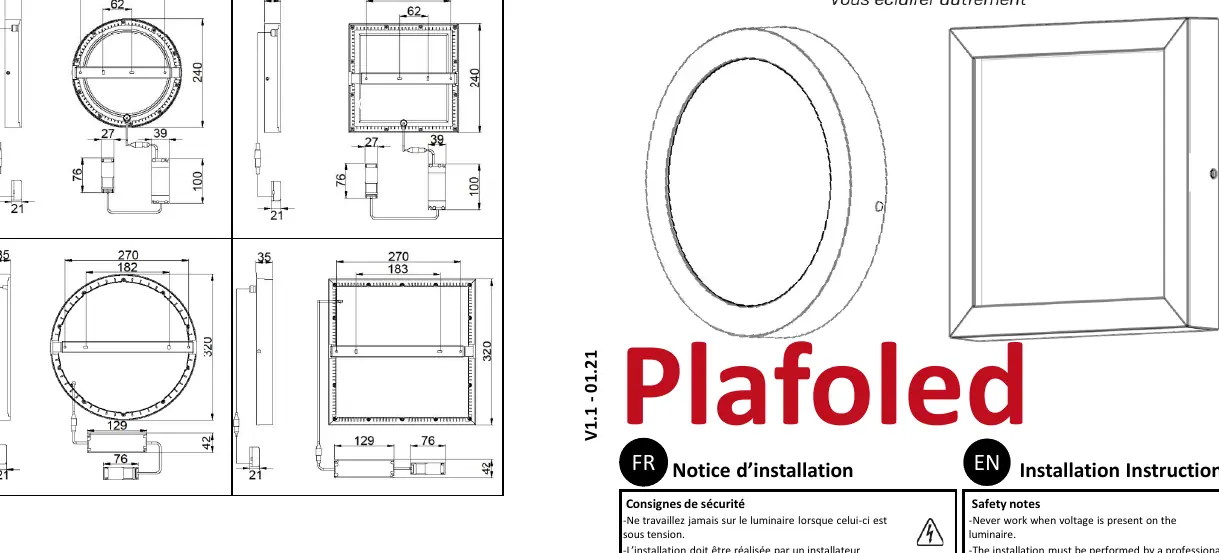

Montagezeichnung aus der Anleitung
Montagezeichnung aus der Anleitung

Sicherheitshinweise

  • Arbeiten Sie niemals an der Leuchte, wenn diese unter Spannung steht.
  • Die Installation muss durch einen Fachmann erfolgen.
  • Beachten Sie das Risiko elektrostatischer Entladungen (ESD-Norm) und handhaben Sie die Komponenten mit entsprechender Vorsicht.
  • Befolgen Sie strikt die Montageanweisungen.

Montageanleitung

Elektrischer Anschluss
Elektrischer Anschluss
  1. Vorbereitung: Bohren Sie zwei Löcher mit einem Durchmesser von 6 mm in die Decke.
  2. Halterung montieren: Befestigen Sie die Montagehalterung mit den passenden Dübeln und Schrauben an der Decke.
  3. Anschluss: Öffnen Sie das Gehäuse des Treibers und schließen Sie die Stromversorgung (L und N) gemäß der Kennzeichnung an.
  4. Verkabelung: Schließen Sie das Verbindungskabel zwischen dem Treiber und der Leuchte an.
  5. Einsetzen: Setzen Sie die Leuchte in die Montagehalterung ein und drehen Sie sie in die verriegelte Position.
  6. Sicherung: Sichern Sie die Leuchte mit der vorgesehenen Schraube, um ein versehentliches Lösen zu verhindern.

Wartung und Pflege

Verwenden Sie zur Reinigung der Leuchte keine chemischen oder scheuernden Produkte. Bewahren Sie diese Installationsanleitung für zukünftige Wartungsarbeiten oder für den Fall einer Demontage sorgfältig auf. Weitere Informationen zu den Produkten von Resistex finden Sie auf der offiziellen Website www.resistex-sa.com.

Offizielle Quellen aus der Anleitung

Offizielle Quelle www.resistex-sa.com

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie, ob die Stromversorgung (L/N) korrekt am Treiber angeschlossen ist und ob die Steckverbindung zwischen Treiber und Leuchte fest sitzt.

ESD-Risiko bei der Handhabung

Behandeln Sie die elektronischen Komponenten mit Vorsicht und vermeiden Sie elektrostatische Entladungen während der Installation.

Vor der Verwendung

  • Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten ausgeschaltet ist.
  • Verwenden Sie einen Bohrer mit 6 mm Durchmesser für die Montage.
  • Stellen Sie sicher, dass die Installation von einem qualifizierten Fachmann durchgeführt wird.
  • Prüfen Sie, ob alle Kabelverbindungen fest sitzen.

Technische Daten in der Praxis

Schutzklasse II
Die Leuchte ist doppelt isoliert und benötigt keinen Schutzleiteranschluss.

Abbildungen und Diagramme

  • Die Montage erfolgt durch das Bohren von zwei Löchern (6 mm) für die Halterung.
  • Der elektrische Anschluss erfolgt über die L- und N-Klemmen am Treiber.
  • Die Leuchte wird durch Drehen in der Halterung befestigt und mit einer Schraube gesichert.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht für die Verwendung mit chemischen oder abrasiven Reinigungsmitteln geeignet.
