Installationsanleitung für Resistex Hyperline 1438MM LED-Leuchte
Erfahren Sie, wie Sie die Resistex Hyperline 1438MM LED-Leuchte sicher installieren, anschließen und die Leistungseinstellungen über DIP-Schalter konfigurieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation und Konfiguration der Resistex Hyperline 1438MM LED-Leuchte. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung der geltenden elektrischen Normen und Vorschriften erfolgen. Beachten Sie unbedingt die ESD-Schutzmaßnahmen (elektrostatische Entladung) bei der Handhabung der Komponenten.
Montage und Installation
Die Montage erfolgt in mehreren Schritten, die in der beiliegenden Grafik (Schritte 1-16) detailliert dargestellt sind. Stellen Sie sicher, dass die Deckenstruktur für das Gewicht der Leuchte geeignet ist. Verwenden Sie für die Montage die vorgesehenen Befestigungspunkte und achten Sie auf das hörbare Einrasten der Komponenten (Click-Mechanismus).
Elektrischer Anschluss
Vor Beginn der Arbeiten muss die Spannungsfreiheit der Anlage sichergestellt werden. Der Anschluss erfolgt gemäß dem Schaltplan. Achten Sie auf die korrekte Zuordnung der Phasen (L1, L2, L3) und des Neutralleiters (N). Verwenden Sie geeignete Kabeltypen wie HO5RN-F oder U-1000 R2V.
Leistungseinstellungen
Die Leuchte verfügt über DIP-Schalter zur Anpassung der Ausgangsleistung. Je nach verbautem Treiber (BOKE oder Philips) müssen die Schalter unterschiedlich konfiguriert werden:
- BOKE-Treiber: Die Leistung (32W, 40W, 50W, 60W) wird über die DIP-Schalter 1, 2 und 3 eingestellt.
- Philips-Treiber: Die Leistung (37W, 46W, 55W, 65W) wird über die DIP-Schalter 1 und 2 eingestellt.
Stellen Sie sicher, dass die Schalterpositionen exakt den Tabellen in der Anleitung entsprechen, um eine Überlastung oder Fehlfunktion zu vermeiden.
Wartung und Sicherheit
Verwenden Sie zur Reinigung der Leuchte keine chemischen oder scheuernden Produkte. Bewahren Sie diese Installationsanleitung für zukünftige Wartungsarbeiten oder die Demontage der Leuchte auf. Bei Fehlfunktionen oder Fragen wenden Sie sich an den Hersteller unter www.resistex-sa.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nicht oder flackert
Überprüfen Sie die Spannungsversorgung und den korrekten Anschluss der Phasen (L1, L2, L3) und des Neutralleiters (N).
Falsche Helligkeit oder Leistungsaufnahme
Überprüfen Sie die DIP-Schalter-Konfiguration am Treiber. Stellen Sie sicher, dass die Schalter gemäß der Tabelle für den verbauten Treiber (BOKE oder Philips) korrekt eingestellt sind.
Vor der Verwendung
- Spannungsfreiheit der elektrischen Anlage sicherstellen.
- Professionelle Installation durch qualifiziertes Personal planen.
- ESD-Schutzmaßnahmen (Schutz vor elektrostatischer Entladung) beachten.
- Geeignetes Kabelmaterial (z.B. HO5RN-F) bereitstellen.
- DIP-Schalter-Konfiguration für die gewünschte Leistung prüfen.
Technische Daten in der Praxis
- DIP-Schalter
- Kleine Schalter am LED-Treiber zur manuellen Einstellung der Ausgangsleistung (Wattage) der Leuchte.
Abbildungen und Diagramme
- Schritte 1-16: Montageablauf an der Decke.

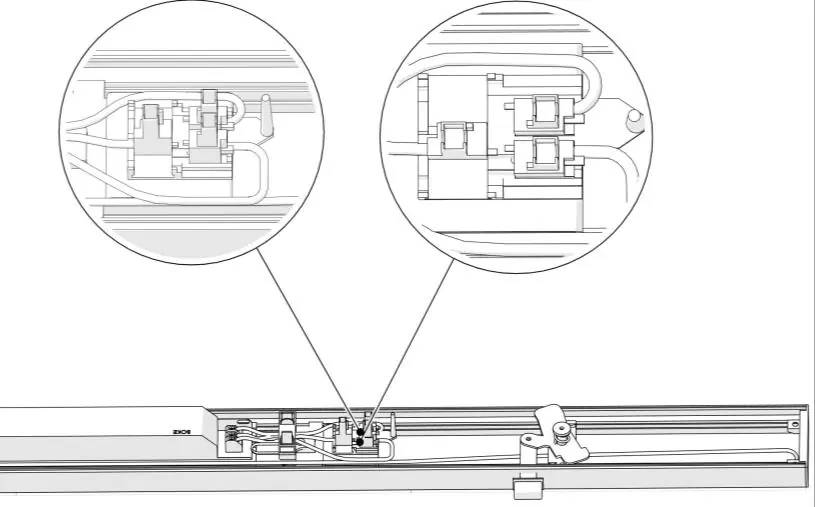

- Schritt 8: Anschluss der Stromversorgung an die Klemmen.
- Schritt 4-6: Konfiguration der DIP-Schalter für verschiedene Leistungsstufen.
Modellkompatibilität
- Nur für den professionellen Einsatz durch Fachpersonal bestimmt.
- Nicht mit chemischen oder abrasiven Reinigungsmitteln reinigen.
