Installationsanleitung für LED-Leuchte Resistex Muse
Erfahren Sie, wie Sie die LED-Leuchte Resistex Muse sicher installieren. Diese Anleitung enthält detaillierte Schritte für die Einbau- und Deckenmontage sowie wichtige Sicherheitshinweise und Wartungstipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der LED-Leuchte Resistex Muse. Die Installation muss zwingend durch einen professionellen Installateur unter Einhaltung der geltenden elektrischen Normen und Vorschriften erfolgen. Das Dokument deckt sowohl die Einbaumontage als auch die Deckenmontage ab.
Sicherheitshinweise
- Arbeiten Sie niemals an der Leuchte, während diese unter Spannung steht.
- Es besteht ein Risiko für elektrostatische Entladungen (ESD-Norm). Handhaben Sie die Leuchte mit der gebotenen Vorsicht.
- Beachten Sie strikt die beschriebenen Montageschritte.
Montage
Die Leuchte kann auf zwei Arten montiert werden:
Einbaumontage
- Erstellen Sie einen Ausschnitt mit einem Durchmesser von 67 mm.
- Bereiten Sie die Federklemmen vor und setzen Sie diese in die Leuchte ein.
- Schließen Sie die elektrische Verbindung gemäß dem Schaltplan an.
- Setzen Sie die Leuchte in die Deckenöffnung ein, bis die Klemmen einrasten.
Deckenmontage
- Markieren und bohren Sie die Löcher für die Halterung (Ø 6 mm).
- Montieren Sie den Haltebügel an der Decke.
- Verbinden Sie die elektrische Zuleitung mit der Leuchte.
- Befestigen Sie die Leuchte am Haltebügel.
Wartung und Pflege
Verwenden Sie zur Reinigung der Leuchte keine chemischen oder scheuernden Produkte. Bewahren Sie diese Installationsanleitung für spätere Demontage- oder Wartungsarbeiten auf. Weitere Informationen zu Resistex-Leuchten finden Sie auf der offiziellen Website www.resistex-sa.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht montieren
Überprüfen Sie, ob der Ausschnittdurchmesser für die Einbaumontage exakt 67 mm beträgt.
Elektrischer Anschluss unklar
Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist und die Kabel korrekt gemäß der L/N-Markierung am Anschlussblock verbunden sind.
Vor der Verwendung
- Stromversorgung vor Arbeitsbeginn vollständig ausschalten
- Professionellen Installateur für die Montage beauftragen
- Ausschnittmaß von 67 mm für Einbaumontage prüfen
- Geeignetes Werkzeug (Bohrer, Schraubendreher) bereitlegen
- ESD-Vorsichtsmaßnahmen bei der Handhabung beachten
Abbildungen und Diagramme

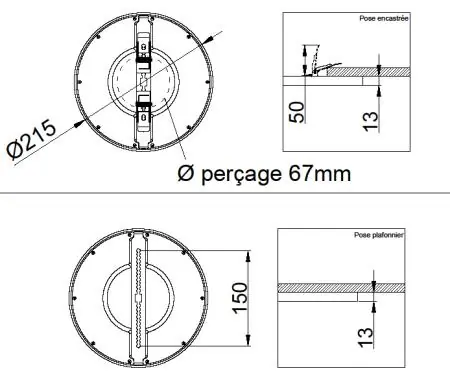

- Die Abbildungen zeigen die zwei Montagearten: Einbau (mit Federklemmen) und Deckenmontage (mit Haltebügel).
- Der Schaltplan verdeutlicht den Anschluss der Stromkabel (L und N) an den Klemmenblock.
Modellkompatibilität
- Nicht abdeckbar (Non-recouvrable).
- Nur für den professionellen Einsatz durch qualifiziertes Personal bestimmt.
