Installationsanleitung für Resistex Doled LED-Downlight
Erfahren Sie, wie Sie das Resistex Doled LED-Downlight sicher installieren und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und technische Abmessungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Resistex Doled LED-Downlight muss von einem Fachmann installiert werden. Die Installation erfordert das Ausschalten des Stroms, das Vorbereiten des Deckenausschnitts, den Anschluss der L/N-Leitungen und die Befestigung mittels Federklemmen. S. 1, 2
Wichtigste Schritte
- Strom ausschalten S. 2
- Kabel anschließen (L/N) S. 2
Wartung und Reset
- Keine chemischen oder scheuernden Reinigungsmittel verwenden. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Durchmesser | 155mm, 160mm, 195mm | Verschiedene Modellgrößen | S. 1 |
Wo es im PDF steht
- Sicherheit und Abmessungen S. 1
- Montageanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Wartungsanweisungen für das Resistex Doled LED-Downlight. Die Installation muss zwingend von einem professionellen Installateur unter Einhaltung der geltenden elektrischen Normen und Vorschriften durchgeführt werden. Das Gerät ist in verschiedenen Größen (Durchmesser 155 mm, 160 mm, 195 mm) erhältlich.
Sicherheitshinweise
- Arbeiten Sie niemals am Gerät, während es unter Spannung steht.
- Das Gerät muss von einem Fachmann installiert werden.
- Beachten Sie die ESD-Normen (elektrostatische Entladungen) und handhaben Sie das Gerät mit entsprechender Vorsicht.
- Decken Sie das Gerät nicht ab (Symbol "Non Recouvrable").
Montage und Installation
- Schalten Sie die Stromversorgung vor Beginn der Arbeiten aus.
- Bereiten Sie den Deckenausschnitt entsprechend dem Durchmesser Ihres Modells (155 mm, 160 mm oder 195 mm) vor.

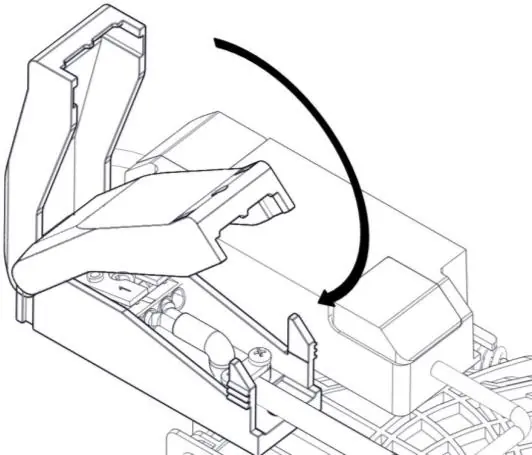

- Öffnen Sie die Anschlussabdeckung am Gerät.
- Schließen Sie die Stromkabel (L und N) an die dafür vorgesehenen Klemmen an.
- Schließen Sie die Abdeckung wieder und sichern Sie diese gegebenenfalls mit der Schraube.
- Führen Sie das Downlight in den Deckenausschnitt ein und sichern Sie es mit den seitlichen Federklemmen.
- Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist.
- Schalten Sie die Stromversorgung wieder ein.
Wartung und Reinigung
Verwenden Sie zur Reinigung des Geräts keine chemischen oder scheuernden Produkte. Bewahren Sie diese Anleitung für zukünftige Wartungsarbeiten oder den Ausbau des Geräts auf.
Technische Abmessungen
Das Produkt ist in drei Größenvarianten verfügbar:
- Durchmesser 155 mm
- Durchmesser 160 mm
- Durchmesser 195 mm
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie die L/N-Verbindungen am Anschlussblock und stellen Sie sicher, dass die Stromversorgung eingeschaltet ist.
Beschädigung durch elektrostatische Entladung
Behandeln Sie das Gerät während der Installation mit Vorsicht und beachten Sie die ESD-Vorsichtsmaßnahmen.
Vor der Verwendung
- Stromversorgung vor Arbeitsbeginn ausschalten
- Fachpersonal für die Installation beauftragen
- ESD-Vorsichtsmaßnahmen beachten
- Geeigneten Deckenausschnitt (155, 160 oder 195 mm) vorbereiten
- Anschlussklemmen auf festen Sitz prüfen
Technische Daten in der Praxis
- Schutzklasse
- Klasse II (Schutzisoliert)
Abbildungen und Diagramme
- Schritt 1: Deckenausschnitt vorbereiten
- Schritt 2-3: Anschlussabdeckung öffnen und Kabel (L/N) anschließen
- Schritt 4-6: Abdeckung schließen und verschrauben
- Schritt 7: Federklemmen anheben und in die Decke einsetzen
- Schritt 8: Installation abgeschlossen
Modellkompatibilität
- Nicht abdecken (Non Recouvrable)
