Installationsanleitung für Resistex Doled TW LED-Einbaustrahler
Detaillierte Installationsanleitung für den Resistex Doled TW LED-Einbaustrahler. Erfahren Sie alles über die Montage, den elektrischen Anschluss und die Sicherheitshinweise für dieses Beleuchtungssystem.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Resistex Doled TW ist ein LED-Einbaustrahler, der einen Deckenausschnitt von 195 mm erfordert. Die Installation muss durch einen Fachmann erfolgen und umfasst den Anschluss an das Stromnetz sowie die Verdrahtung der Farbtemperatursteuerung. S. 1, 2
Wichtigste Schritte
- Deckenausschnitt vorbereiten S. 2
- Elektrischen Anschluss herstellen S. 2
Wartung und Reset
- Reinigung ohne chemische oder scheuernde Produkte durchführen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Deckenausschnitt | 195 mm | Erforderlicher Durchmesser für die Montage | S. 1, 2 |
Wo es im PDF steht
- Sicherheit und Abmessungen S. 1
- Montageanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der Resistex Doled TW ist ein LED-Einbaustrahler, der für eine fachgerechte Installation in Decken konzipiert ist. Die Installation muss zwingend durch einen qualifizierten Fachinstallateur unter Einhaltung der geltenden elektrischen Normen und Vorschriften erfolgen.
Sicherheitshinweise
- Arbeiten Sie niemals an der Leuchte, wenn diese unter Spannung steht.
- Es besteht das Risiko elektrostatischer Entladungen (ESD-Norm). Gehen Sie bei der Handhabung vorsichtig vor.
- Bewahren Sie diese Anleitung für zukünftige Wartungsarbeiten oder den Ausbau der Leuchte auf.
Montage und Installation
Für die Installation ist ein Deckenausschnitt mit einem Durchmesser von 195 mm erforderlich.
- Schalten Sie die Stromversorgung ab.
- Sägen Sie eine Öffnung mit 195 mm Durchmesser in die Decke.
- Verbinden Sie die Kabel gemäß dem Verdrahtungsplan.
- Schließen Sie die Leuchte an das Stromnetz an (siehe Anschlussplan).
- Setzen Sie die Leuchte in die Öffnung ein und sichern Sie diese mit den Federklemmen.
Elektrischer Anschluss
Die Leuchte verfügt über spezifische Anschlüsse für die Steuerung der Lichtfarbe (Warm/Kalt). Achten Sie auf die korrekte Zuordnung der Kabel:
- Weiß: Warm -
- Gelb: Warm +
- Schwarz: Kalt -
- Rot: Kalt +
Die Anschlussklemmen am Treiber sind wie folgt beschriftet: Com, Com, E, Switch, N, L.
Wartung und Reinigung
Verwenden Sie zur Reinigung der Leuchte keine chemischen oder scheuernden Produkte. Die Leuchte ist wartungsarm, sollte jedoch bei Bedarf nur mit einem trockenen oder leicht feuchten Tuch gereinigt werden.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromversorgung unterbrochen ist und ob alle Kabel korrekt in den Klemmen (L, N, Switch) sitzen.
Falsche Lichtfarbe
Überprüfen Sie die Verdrahtung der Warm/Kalt-Steuerung (Weiß/Gelb für Warm, Schwarz/Rot für Kalt).
Vor der Verwendung
- Spannungsversorgung vor Arbeitsbeginn unterbrechen
- Deckenausschnitt von 195 mm Durchmesser vorbereiten
- Fachpersonal für die elektrische Installation hinzuziehen
- ESD-Schutzmaßnahmen bei der Handhabung beachten
Technische Daten in der Praxis
- Deckenausschnitt
- Erforderlicher Durchmesser der Öffnung in der Decke: 195 mm
Abbildungen und Diagramme
- Schritt 1: Vorbereitung des Deckenausschnitts (195 mm)

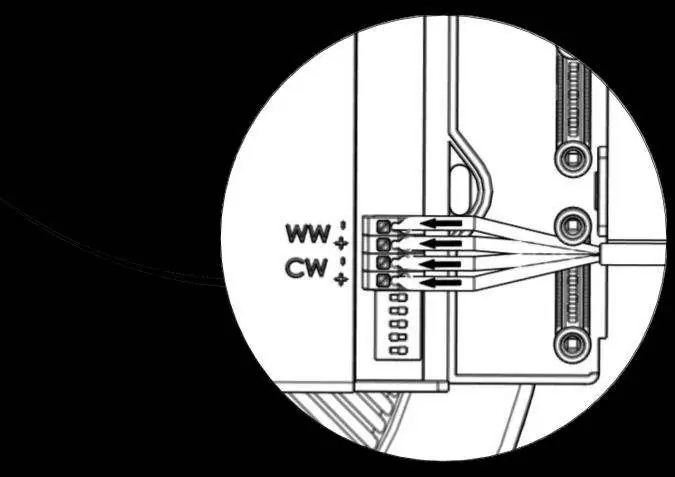

- Schritt 3: Anschluss der Steuerleitungen für die Farbtemperatur
- Schritt 4: Anschluss an das Stromnetz (L, N, E, Switch)
- Schritt 6: Einsetzen der Leuchte mittels Federklemmen
Modellkompatibilität
- Installation nur durch qualifiziertes Fachpersonal
- Nicht mit chemischen Reinigungsmitteln reinigen
