Bedienungsanleitung für Pittsburgh 1000 LB Motorständer

Erfahren Sie, wie Sie den Pittsburgh 1000 LB Motorständer sicher montieren, bedienen und warten. Diese Anleitung enthält detaillierte Montageschritte, Sicherheitshinweise und eine vollständige Teileliste für das Modell 59201.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage der Säule an die Träger (Figure A) Seite 3 Montage der Rollen und Räder (Figure C) Seite 3 Montage der Montageplatte und des Griffs (Figure D) Seite 4 Installation der Montagearme (Figure E) Seite 4 Explosionszeichnung des Motorständers Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung ist für den Pittsburgh 1000 LB Motorständer (Modell 59201) bestimmt. Sie enthält wichtige Sicherheitsvorkehrungen, Montageanweisungen und Wartungshinweise. Die maximale Tragfähigkeit beträgt 1000 lb (ca. 454 kg). Vor der Verwendung müssen alle Sicherheitshinweise gelesen und verstanden werden, um schwere Verletzungen zu vermeiden.

Sicherheitshinweise

  • Tragen Sie während der Montage und Benutzung eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
  • Verwenden Sie den Ständer nur auf einer ebenen, harten und glatten Oberfläche, die das Gewicht von Ständer und Motor tragen kann.
  • Überschreiten Sie niemals die angegebene Tragfähigkeit.
  • Sichern Sie den Motor immer mit allen vier Montagearmen.
  • Verriegeln Sie den Drehmechanismus der Montageplatte, bevor Sie eine Last aufbringen.
  • Halten Sie den Griff fest, während Sie den Sicherungsstift entfernen.
  • Nicht für Flugzeugmotoren verwenden.

Montage des Motorständers

Die Montage erfordert die korrekte Verbindung der verschiedenen Träger und Räder:

Montage der Säule an die Träger (Figure A)
Montage der Säule an die Träger (Figure A)

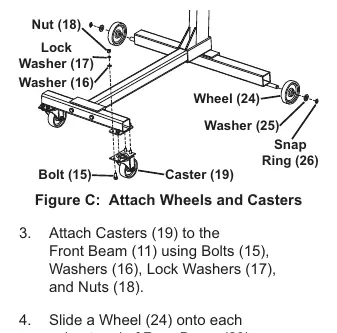

Montage der Rollen und Räder (Figure C)
Montage der Rollen und Räder (Figure C)
Montage der Montageplatte und des Griffs (Figure D)
Montage der Montageplatte und des Griffs (Figure D)
Installation der Montagearme (Figure E)
Installation der Montagearme (Figure E)

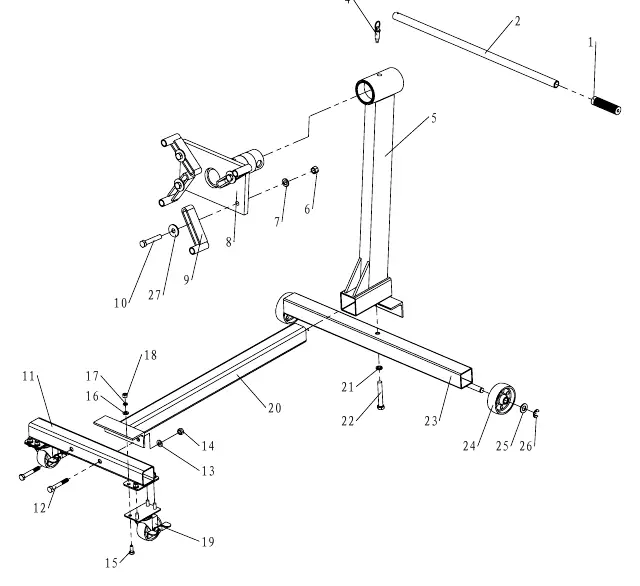

Explosionszeichnung des Motorständers
Explosionszeichnung des Motorständers
  1. Säule und Träger: Setzen Sie den mittleren Träger (20) in die Aufnahme an der Unterseite der Säule (5) ein. Platzieren Sie den hinteren Träger (23) gegen die Säule und sichern Sie alles mit Schraube (22) und Sicherungsscheibe (21).
  2. Vorderer Träger: Befestigen Sie den vorderen Träger (11) mit Schrauben (12), Unterlegscheiben (13) und Muttern (14) am mittleren Träger (20).
  3. Räder und Rollen: Montieren Sie die Rollen (19) am vorderen Träger (11) mit Schrauben (15), Unterlegscheiben (16), Sicherungsscheiben (17) und Muttern (18). Schieben Sie die Räder (24) auf die Achsen des hinteren Trägers (23) und sichern Sie diese mit Unterlegscheibe (25) und Sprengring (26).
  4. Montageplatte und Griff: Fetten Sie den Schaft der Montageplatte (8) ein. Setzen Sie den Schaft in die Oberseite der Säule (5) ein. Führen Sie den Griff (2) durch die Montageplatte und sichern Sie ihn mit dem Splint (3).
  5. Montagearme: Befestigen Sie die Montagearme (9) mit Schrauben (10), Unterlegscheiben (7) und Muttern (6) an den Schlitzen der Montageplatte (8).

Bedienung

Motor montieren

  1. Positionieren Sie den Ständer auf einer ebenen Fläche und arretieren Sie die Rollen.
  2. Entfernen Sie den Sicherungsstift (4).
  3. Richten Sie die Montagearme (9) an den vier Befestigungspunkten des Motors aus. Verwenden Sie alle vier Arme.
  4. Schrauben Sie den Motor fest an die Montageplatte (8).
  5. Senken Sie den Motor langsam mit einem Kran ab, bis das Gewicht vollständig vom Ständer getragen wird.
  6. Drehen Sie den Motor in den gewünschten Winkel und sichern Sie ihn mit dem Stift (4).

Motor drehen und entfernen

Zum Drehen halten Sie den Griff (2) fest, entfernen den Stift (4), drehen den Motor mit Unterstützung und setzen den Stift wieder ein. Zum Entfernen bringen Sie den Motor in die Ausgangsposition, stützen ihn mit einem Kran ab und lösen dann die Schrauben der Montagearme.

Wartung und Instandhaltung

  • Vor jedem Gebrauch: Prüfen Sie den Ständer auf Risse, Verformungen oder ungewöhnlichen Verschleiß. Stellen Sie sicher, dass alle Schrauben fest angezogen sind und die Rollen sauber sind und sich leicht drehen lassen.
  • Nach dem Gebrauch: Reinigen Sie die Außenflächen des Ständers mit einem sauberen, feuchten Tuch.
  • Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden.

Praktische Hilfe

Typische Probleme

Motor lässt sich nicht drehen

Stellen Sie sicher, dass der Sicherungsstift (4) entfernt wurde. Halten Sie den Griff (2) fest, um eine unkontrollierte Drehung zu verhindern.

Instabiler Stand

Prüfen Sie, ob der Ständer auf einer ebenen, harten Oberfläche steht und ob alle Schrauben und Muttern fest angezogen sind.

Vor der Verwendung

  • Sichtprüfung auf Risse, Verformungen oder Metallschäden.
  • Prüfung aller Schraubverbindungen auf festen Sitz.
  • Überprüfung der Rollen auf Sauberkeit und Leichtgängigkeit.
  • Sicherstellen, dass das Motorgewicht 1000 lb nicht überschreitet.
  • Sicherstellen, dass alle vier Montagearme verwendet werden.

Technische Daten in der Praxis

Tragfähigkeit
Maximal zulässiges Gewicht des Motors: 1000 lb (ca. 454 kg).

Abbildungen und Diagramme

  • Figure A: Montage der Säule an die Träger.
  • Figure B: Montage des vorderen Trägers.
  • Figure C: Montage der Rollen und Räder.
  • Figure D: Montage der Montageplatte und des Griffs.
  • Figure E: Installation der Montagearme und Verriegelung.

Modellkompatibilität

  • Nur für Motoren bis zu einem Gewicht von 1000 lb geeignet.
  • Nicht für die Verwendung an Flugzeugen oder Flugzeugmotoren bestimmt.
