Installationsanleitung für Chamberlain 050DCRJWFMC Steuerplatine

Wichtige Informationen zur Installation

Diese Anleitung beschreibt den Austausch der Steuerplatine (Logic Board) für kompatible Garagentoröffner. Vor Beginn der Arbeiten müssen Sie die Stromversorgung vollständig trennen. Tragen Sie zu Ihrer Sicherheit Schutzhandschuhe und Augenschutz, insbesondere bei Arbeiten am Batteriefach.

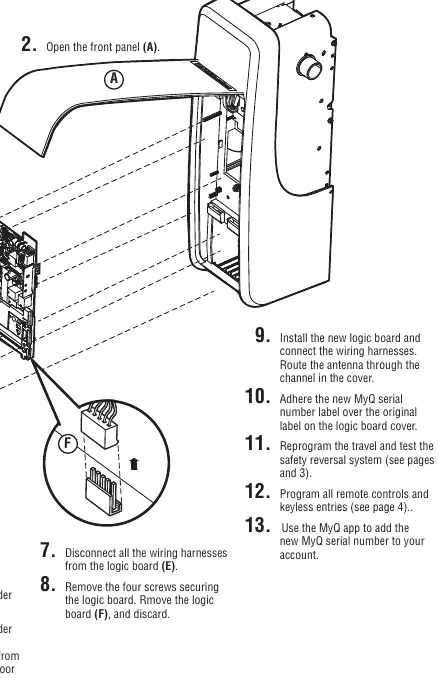

Austausch der Steuerplatine

1. Trennen Sie die Stromversorgung.
2. Öffnen Sie die Frontblende (A).
3. Entfernen Sie die Batterieabdeckung, trennen Sie die Batterie und legen Sie diese beiseite (B).
4. Kleben Sie den "Step Saver"-Aufkleber unter die gelbe Programmiertaste.
5. Trennen Sie die Kabel der Sicherheitslichtschranken, der Türsteuerung, des Türschlosses und des Kabelspannungswächters von der Platine (C).
6. Entfernen Sie die Abdeckung der Empfängerplatine (D).
7. Trennen Sie alle Kabelbäume von der Platine (E).
8. Lösen Sie die vier Befestigungsschrauben, entnehmen Sie die alte Platine (F) und entsorgen Sie diese.
9. Setzen Sie die neue Platine ein, schließen Sie die Kabelbäume an und führen Sie die Antenne durch den Kanal in der Abdeckung.
10. Kleben Sie die neue MyQ-Seriennummer über das Originaletikett auf der Abdeckhaube.
11. Reprogrammieren Sie die Endlagen und testen Sie das Sicherheitsreversierungssystem.
12. Programmieren Sie alle Fernbedienungen und Keyless-Entry-Geräte neu.
13. Verwenden Sie die MyQ-App, um die neue Seriennummer Ihrem Konto hinzuzufügen.

Einstellung der Endlagen (Program the Travel)

Nach dem Austausch müssen die Endlagen neu programmiert werden:

1. Halten Sie die Einstelltaste gedrückt, bis die UP-Taste blinkt oder ein Signalton ertönt.
2. Halten Sie die UP-Taste gedrückt, bis das Tor die gewünschte obere Position erreicht hat.
3. Drücken Sie kurz die Einstelltaste. Die Beleuchtung blinkt zweimal, die DOWN-Taste beginnt zu blinken.
4. Halten Sie die DOWN-Taste gedrückt, bis das Tor die gewünschte untere Position erreicht hat.
5. Drücken Sie kurz die Einstelltaste. Die Beleuchtung blinkt zweimal. Die Programmierung ist abgeschlossen.

Automatische Krafteinstellung

Nachdem die Endlagen manuell eingestellt wurden, verbindet sich das System automatisch wieder. Der Öffner führt eine automatische Krafteinstellung durch, indem er das Tor einmal öffnet und schließt. Drei Pieptöne bestätigen den erfolgreichen Abschluss.

Sicherheitstests

• Sicherheitsreversierung: Legen Sie ein 3,8 cm (1 1/2 Zoll) hohes Hindernis (oder ein flach liegendes 2x4-Holz) unter das Tor. Das Tor muss beim Kontakt mit dem Hindernis sofort umkehren.
• Protector System: Platzieren Sie ein Hindernis im Weg des sich schließenden Tores. Das Tor darf sich nicht mehr als 2,5 cm (1 Zoll) bewegen.
• Kabelspannungswächter: Drücken Sie bei geschlossenem Tor auf den Wächter. Ein Klick muss hörbar sein.
• Automatisches Türschloss: Prüfen Sie, ob das Schloss bei geschlossenem Tor einrastet und vor dem Öffnen entriegelt.

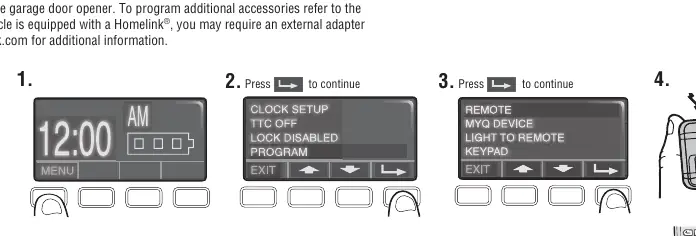

Programmierung von Fernbedienungen

Sie können bis zu 40 Security+ 2.0 Fernbedienungen programmieren. Dies kann über das Menü der Türsteuerung oder die "Learn"-Taste am Garagentoröffner erfolgen. Folgen Sie den Anweisungen auf dem Display der Türsteuerung oder drücken Sie die "Learn"-Taste am Gerät, gefolgt von der Taste auf der Fernbedienung.

Manuelle Bedienung

Ziehen Sie im Notfall am Notentriegelungsgriff, um das Tor manuell zu bewegen. Zum Wiederverbinden ziehen Sie den Griff erneut nach unten, bis ein Klick zu hören ist.
