Bedienungsanleitung für Parkside Performance PPDSSA 20-Li B2 Akku-Drehschlagschrauber

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung unterstützt Sie bei der sicheren und effizienten Nutzung Ihres Parkside Performance PPDSSA 20-Li B2 Akku-Drehschlagschraubers. Das Gerät ist für das Eindrehen und Lösen von Schrauben sowie das Anziehen und Lösen von Muttern in trockenen Räumen konzipiert. Bitte beachten Sie, dass der Akku und das Ladegerät nicht im Lieferumfang enthalten sind.

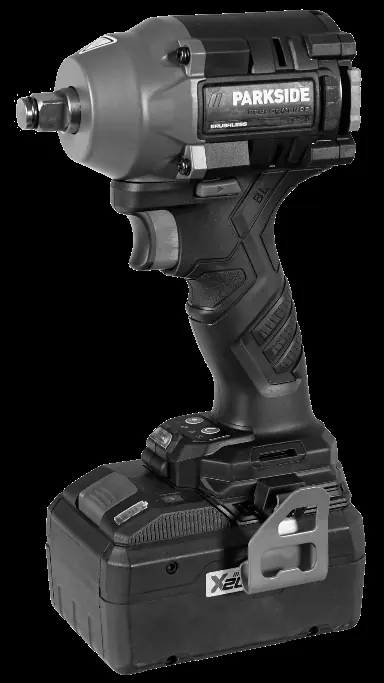

Geräteübersicht und Funktionen

Der Akku-Drehschlagschrauber verfügt über eine 1/2"-Außenvierkantaufnahme und bietet verschiedene Betriebsmodi:

• Stufe 1: Schlagmodus mit niedriger Drehzahl.
• Stufe 2: Schlagmodus mit hoher Drehzahl.
• Stufe A (Präzisions-Modus): Optimiert für das Lösen und Anziehen von Schrauben/Muttern.
• Stufe B (Holz-Modus): Optimiert für weiche Materialien wie Holz.

Inbetriebnahme und Bedienung

Vor der ersten Nutzung machen Sie sich mit den Bedienelementen vertraut:

• Akku einsetzen: Schieben Sie den Akku entlang der Führungsschiene in den Akku-Halter, bis er hörbar einrastet.
• Drehrichtung wählen: Nutzen Sie den Drehrichtungsschalter (Links für Eindrehen, Rechts für Ausdrehen).
• Drehzahl wählen: Nutzen Sie die Drehzahl-Taste, um zwischen den Stufen zu wechseln.
• Starten: Drücken Sie den Ein-/Ausschalter. Die LED-Arbeitsleuchte schaltet sich automatisch ein.

Radwechsel

Der Schlagschrauber eignet sich für den Radwechsel, erfordert jedoch technisches Grundwissen:

1. Lösen Sie die Radmuttern/Radschrauben leicht, während das Fahrzeug noch auf dem Boden steht (Stufe A verwenden).
2. Heben Sie das Fahrzeug an, bis das Rad keinen Bodenkontakt mehr hat.
3. Entfernen Sie die Radmuttern/Radschrauben vollständig.
4. Montieren Sie das neue Rad und ziehen Sie die Muttern handfest an.

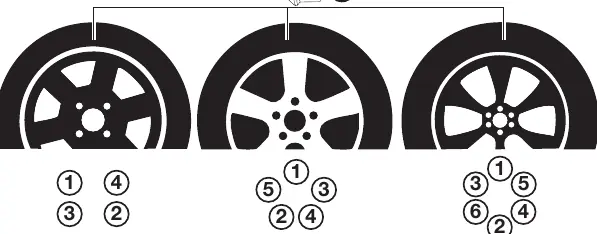

5. Lassen Sie das Fahrzeug ab und ziehen Sie die Radmuttern/Radschrauben über Kreuz mit einem Drehmomentschlüssel gemäß Herstellervorgaben fest.

Wichtig: Die Verwendung des Schlagschraubers ersetzt nicht das finale Anziehen mit einem Drehmomentschlüssel. Überprüfen Sie die Radschrauben nach 50-100 km Fahrt erneut.

Wartung und Sicherheit

Das Gerät ist wartungsfrei. Reinigen Sie das Gehäuse und die Lüftungsschlitze regelmäßig mit einem feuchten Tuch oder einer Bürste. Lagern Sie das Gerät an einem sauberen, trockenen und staubgeschützten Ort. Achten Sie bei der Entsorgung von Akkus auf die geltenden Umweltvorschriften und kleben Sie die Pole ab, um Kurzschlüsse zu vermeiden.
