Installationsanleitung für Novalux 55505 LED Linear High Bay
Erfahren Sie, wie Sie die Novalux 55505 LED Linear High Bay sicher installieren, verkabeln und die Farbtemperatur einstellen. Vollständige Anleitung zur Montage und Inbetriebnahme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Novalux 55505 LED Linear High Bay ist eine Leuchte für den industriellen Einsatz, die per Kette, Kabel oder Pendel montiert werden kann. Sie unterstützt 120-277V Spannung und bietet eine einstellbare Farbtemperatur (4000K/5000K) sowie 0-10V Dimmoptionen. S. 1, 2
Wichtigste Schritte
- Installation durch qualifizierten Elektriker durchführen. S. 1
- Farbtemperatur über den seitlichen Schalter am Treibergehäuse einstellen. S. 2
Erste Inbetriebnahme
- Strom ausschalten, Leuchte montieren, Netzleitungen (Schwarz/Weiß/Grün) anschließen, Dimmleitungen ggf. isolieren, Farbtemperatur wählen. S. 1, 2
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigen Sie die Leuchte und die Linse von Rückständen und Fingerabdrücken. Überprüfen Sie regelmäßig die Befestigungshalterungen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120-277V | Eingangsspannung | S. 1 |
| Farbtemperatur | 4000K / 5000K | Einstellbare CCT | S. 2 |
Wo es im PDF steht
- Installationsanweisungen und Verkabelung S. 1
- Montageoptionen und CCT-Einstellung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Installation und Wartung dieser Leuchte muss zwingend durch einen qualifizierten Elektriker gemäß den geltenden nationalen und lokalen elektrischen Vorschriften erfolgen. Vor Beginn der Arbeiten ist die Stromzufuhr am Sicherungskasten zu unterbrechen. Stellen Sie sicher, dass die Versorgungsspannung mit den Angaben auf dem Typenschild der Leuchte übereinstimmt.
Montage der Leuchte
Die Leuchte bietet verschiedene Montagemöglichkeiten:
- Kettenmontage (Standard): Befestigen Sie die Kette am mitgelieferten Drahtaufhänger. Sichern Sie das andere Ende der Kette an einer für die Last ausgelegten Struktur. Hängen Sie den Drahtaufhänger in die seitlichen Löcher des oberen LED-Kanals ein.
- Kabelmontage: Optional erhältlich. Befolgen Sie die spezifischen Anweisungen für die Kabelaufhängung.
- Pendelmontage: Optional erhältlich. Geeignet für 3/8 Zoll IPS-Anschlüsse.
Entfernen Sie nach der Montage alle Rückstände oder Fingerabdrücke von der Leuchte und der Linse.
Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte wie folgt mit der Netzspannung:
- Schwarz: Phase (Hot)
- Weiß: Neutralleiter (Neutral)
- Grün: Schutzleiter (Ground)
Dimmung: Die Leuchte verfügt über 0-10V Dimmleitungen (Lila für Dim+ und Pink/Grau für Dim-). Wenn die Dimmfunktion nicht genutzt wird, müssen diese Leitungen separat isoliert und abgedeckt werden, um Fehlfunktionen oder Garantieverlust zu vermeiden.
Einstellung der Farbtemperatur (Tone-Select)
Die Leuchte verfügt über eine einstellbare Farbtemperatur (CCT):
- Der Schalter befindet sich an der Seite des Treibergehäuses.
- Sie können zwischen zwei Farbtemperaturen wählen: 4000K oder 5000K.
- Schieben Sie den Schalter nach links oder rechts, um den gewünschten Wert einzustellen.
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nicht oder flackert
Überprüfen Sie die Stromverbindungen und stellen Sie sicher, dass die Versorgungsspannung korrekt ist. Prüfen Sie, ob die Dimmleitungen korrekt isoliert sind, falls sie nicht verwendet werden.
Dimmfunktion arbeitet nicht korrekt
Stellen Sie sicher, dass nur 0-10V IEC-konforme Steuerungen verwendet werden und die Polarität (Lila/Pink-Grau) korrekt angeschlossen ist.
Vor der Verwendung
- Qualifizierten Elektriker für die Installation beauftragen.
- Stromzufuhr am Sicherungskasten ausschalten.
- Versorgungsspannung (120-277V) prüfen.
- Montagehardware auf Tragfähigkeit prüfen.
- Dimmleitungen bei Nichtgebrauch isolieren.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Spannungsbereich
- 120-277V AC
- Farbtemperatur
- Wählbar zwischen 4000K und 5000K
Abbildungen und Diagramme
- Das Schaltbild zeigt die Verbindung von Netzspannung (Schwarz/Weiß/Grün) und die separaten Dimmleitungen.

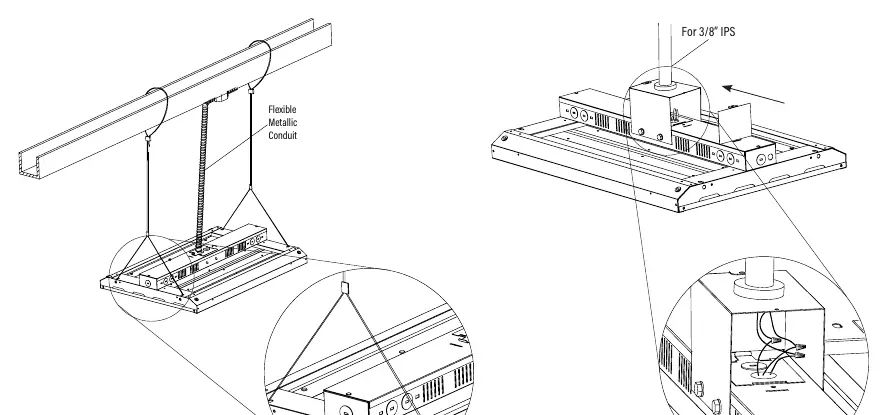

- Die Montagezeichnungen verdeutlichen die Befestigungspunkte für Ketten-, Kabel- und Pendelmontage.
Modellkompatibilität
- Geeignet für trockene oder feuchte Standorte.
- Dimmleitungen (Lila/Pink/Grau) sind nur für 0-10V Niederspannungssteuerung bestimmt.
