Bedienungsanleitung Fahrradträger Norauto STRAP 100-3R
Schnellstartanleitung und Bedienungshilfe für den Norauto STRAP 100-3R Fahrradträger. Erfahren Sie alles über die Montage, Fahrzeugkompatibilität, Sicherheitsvorkehrungen und Wartung für einen sicheren Transport.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Norauto STRAP 100-3R ist ein Heckfahrradträger für den Transport von maximal 3 Fahrrädern. Beachten Sie unbedingt die folgenden Grenzwerte:
- Maximale Traglast: 45 kg insgesamt (max. 15 kg pro Fahrrad).
- Maximale Geschwindigkeit: 130 km/h.
- Fahrradrahmen: Geeignet für Oberrohrdurchmesser zwischen 20 und 70 mm.
Wichtig: Dieser Träger ist nur für Fahrzeuge mit Metall-Heckklappe und Spoiler geeignet. Prüfen Sie vor der Montage unbedingt die Zuordnungstabelle in dieser Anleitung (Seiten 8-15), um sicherzustellen, dass Ihr Fahrzeugmodell kompatibel ist.
Sicherheitshinweise
- Verwenden Sie den Träger niemals für Elektrofahrräder.
- Entfernen Sie vor der Montage alle Zubehörteile von den Fahrrädern (Körbe, Kindersitze).
- Reinigen Sie die Kontaktflächen zwischen Träger und Fahrzeug gründlich, um Kratzer durch Staub oder Schmutz zu vermeiden.
- Es ist verboten, einen Akkuschrauber oder eine Bohrmaschine zum Festziehen der Halterungen zu verwenden.
- Stellen Sie sicher, dass das Nummernschild und die Beleuchtung des Fahrzeugs jederzeit sichtbar sind. Falls nicht, müssen zusätzliche Leuchten und ein Kennzeichen angebracht werden.
Montage und Einstellung
Die Montage erfolgt in mehreren Schritten:
- Einstellung auf dem Boden: Bringen Sie den Träger vor der Montage am Fahrzeug in die korrekte Form und arretieren Sie die Gelenke.
- Installation am Fahrzeug: Hängen Sie den Träger an die Heckklappe.
- Gurtbefestigung: Verwenden Sie das spezifische System für seitliche (C1) und untere (C2) Gurte, um den Träger sicher am Fahrzeug zu fixieren.
- Festziehen: Ziehen Sie alle Gurte und Haken gleichmäßig fest.
Beladung der Fahrräder

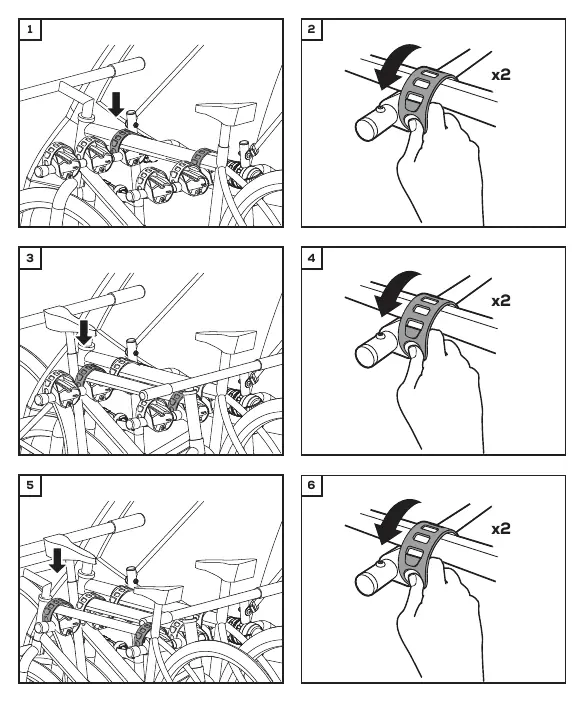

Montieren Sie die Fahrräder auf den Tragarmen. Es ist zwingend erforderlich, die mitgelieferten Sicherheitsgurte zu verwenden, um die Fahrräder korrekt zu sichern. Achten Sie darauf, dass der Schwerpunkt der Ladung so niedrig wie möglich liegt.
Wartung und Pflege
- Verwenden Sie keine aggressiven chemischen Reinigungsmittel.
- Reinigen Sie den Träger bei Bedarf mit Wasser und milder Seife.
- Lagern Sie den Träger nach Gebrauch an einem trockenen und gut belüfteten Ort.
- Überprüfen Sie regelmäßig den Zustand aller Gurte auf Verschleiß und ersetzen Sie diese bei Bedarf.
Praktische Hilfe
Typische Probleme
Fahrradträger passt nicht an das Fahrzeug
Überprüfen Sie die Zuordnungstabelle (S. 8-15). Der Träger ist nur für Fahrzeuge mit Metall-Heckklappe und Spoiler geeignet.
Lackschäden am Fahrzeug
Reinigen Sie die Kontaktflächen zwischen Träger und Fahrzeug vor der Montage gründlich, um Schmutzpartikel zu entfernen.
Unsicherer Halt während der Fahrt
Überprüfen Sie regelmäßig die Spannung aller Gurte, insbesondere auf unebenen Straßen oder nach längeren Fahrten.
Vor der Verwendung
- Prüfen Sie die Kompatibilität Ihres Fahrzeugs in der Zuordnungstabelle.
- Reinigen Sie die Kontaktflächen am Fahrzeug.
- Entfernen Sie Zubehörteile (Körbe, Kindersitze) von den Fahrrädern.
- Stellen Sie sicher, dass der Träger korrekt auf dem Boden eingestellt ist.
- Überprüfen Sie den Zustand aller Gurte auf Verschleiß.
Technische Daten in der Praxis
- Max. Traglast
- 45 kg insgesamt (max. 15 kg pro Fahrrad).
- Max. Geschwindigkeit
- 130 km/h.
- Fahrradrahmen-Durchmesser
- 20 bis 70 mm.
Abbildungen und Diagramme

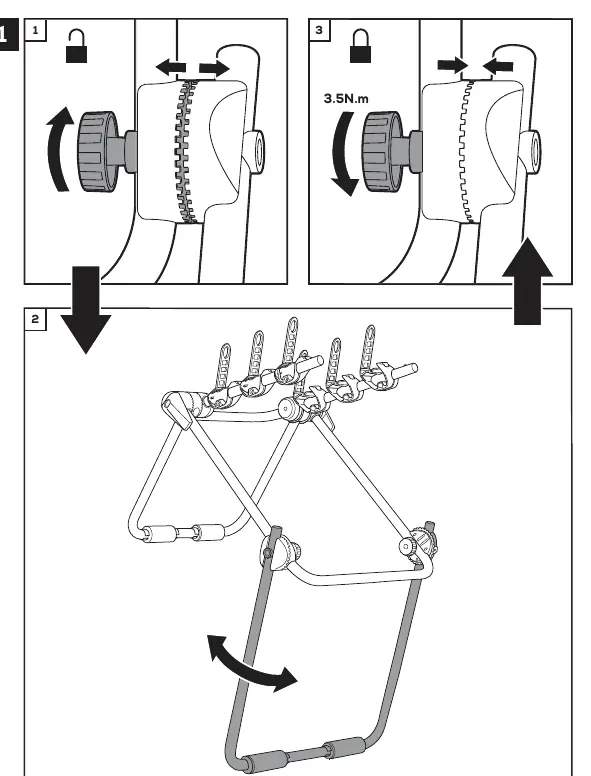

- Einstellung auf dem Boden (S. 18-20): Zeigt, wie der Träger vor der Montage am Fahrzeug in die richtige Form gebracht und arretiert wird.

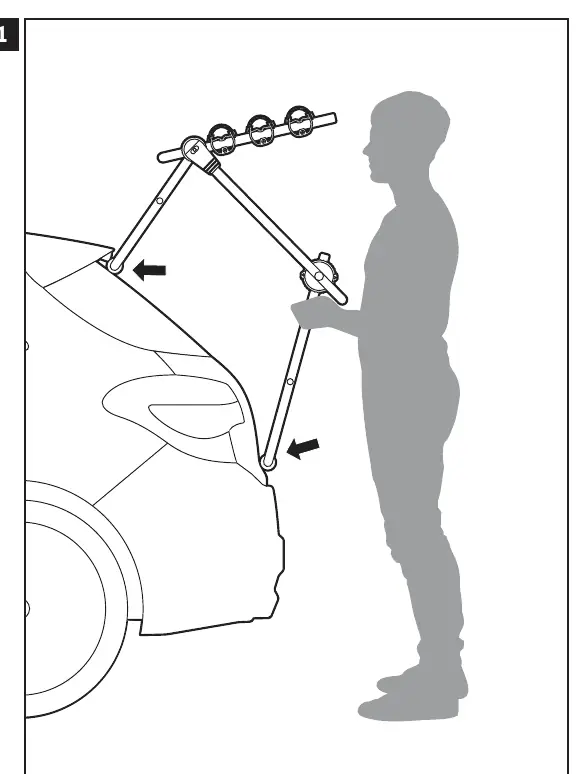

- Installation am Fahrzeug (S. 21-25): Schritt-für-Schritt-Anleitung zum Anbringen des Trägers an der Heckklappe.

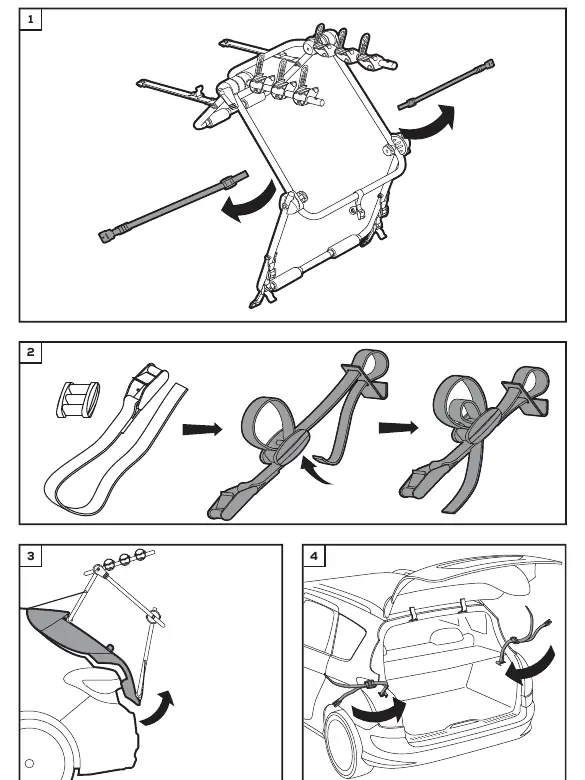

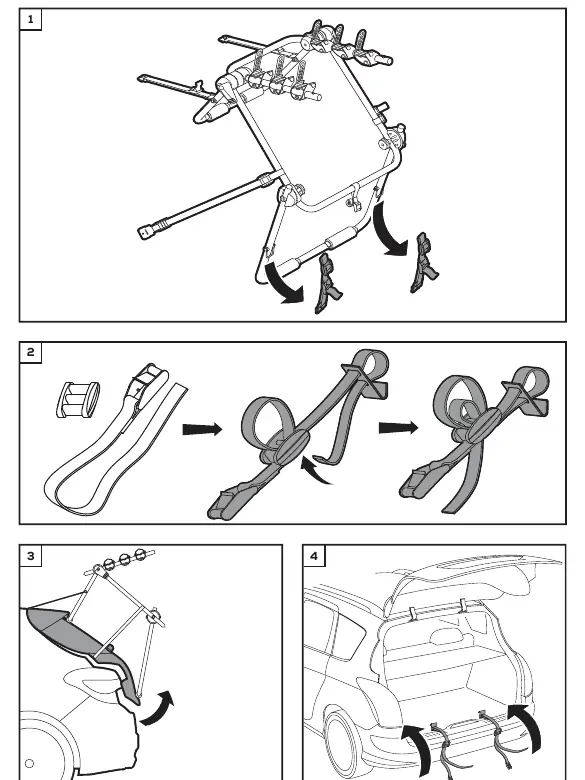

- Gurtbefestigung (S. 26-29): Details zur Verwendung der spezifischen seitlichen und unteren Gurtsysteme.
Modellkompatibilität
- Nur für Fahrzeuge mit Metall-Heckklappe und Spoiler geeignet.
- Nicht für Elektrofahrräder geeignet.
- Prüfen Sie die Zuordnungstabelle (S. 8-15) für Ihr spezifisches Fahrzeugmodell.
