Montageanleitung für Fahrradträger Allen 102DN

Wichtige Informationen aus der Anleitung

Der Allen 102DN ist ein Fahrradträger für die Montage am Heck des Fahrzeugs. Beachten Sie unbedingt die maximale Traglast von 70 lbs (ca. 32 kg) und transportieren Sie maximal 2 Fahrräder. Der Träger darf nicht auf Anhängern oder an der Fahrzeugfront verwendet werden. Stellen Sie sicher, dass die Rückleuchten des Fahrzeugs jederzeit sichtbar bleiben.

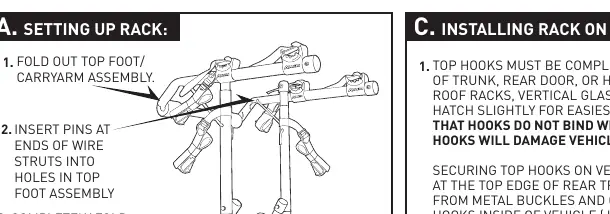

Vorbereitung des Fahrradträgers

Bevor Sie den Träger am Fahrzeug anbringen, muss er korrekt eingestellt werden:

• Klappen Sie die obere Fuß- und Trägerarm-Einheit aus.
• Setzen Sie die Stifte an den Enden der Drahtstreben in die Löcher der oberen Fußeinheit ein.
• Klappen Sie die untere Fußeinheit vollständig aus.
• Stellen Sie sicher, dass alle Kontaktflächen zwischen Fahrzeug und Gummifüßen sauber und frei von Schmutz sind.
• Überprüfen Sie alle Gurte auf Verschleiß oder Beschädigungen.

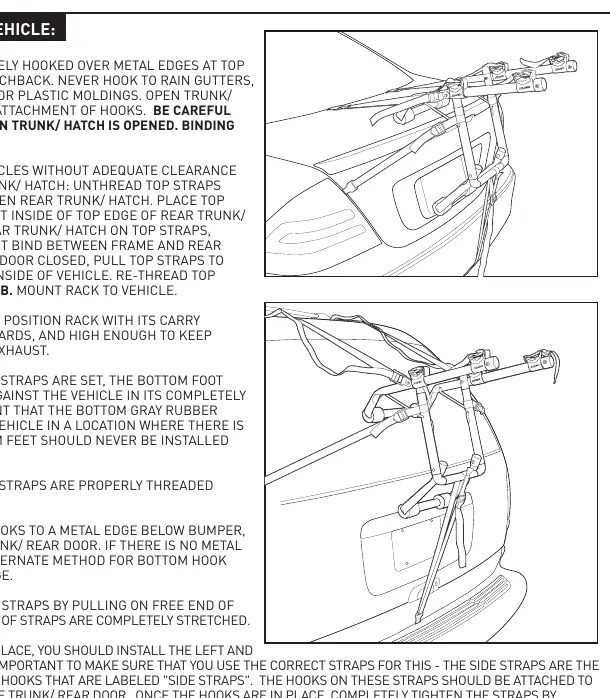

Montage am Fahrzeug

Die korrekte Befestigung ist entscheidend für die Sicherheit:

1. Haken Sie die oberen Haken vollständig über die Metallkanten an der Oberseite des Kofferraums oder der Heckklappe ein. Haken Sie niemals an Dachrinnen, Dachträgern, Glas oder Kunststoffverkleidungen ein.
2. Stellen Sie die Länge der oberen Gurte so ein, dass die Trägerarme leicht nach oben geneigt sind, um Fahrräder von der Straße und dem Auspuff fernzuhalten.
3. Platzieren Sie die untere Fußeinheit gegen das Fahrzeug an einer Stelle mit stabiler Unterstützung. Die unteren Füße dürfen niemals auf Glas stehen.
4. Fädeln Sie die unteren Gurte durch die Kunststoff-Schnallen und haken Sie sie an einer Metallkante unter der Stoßstange oder am unteren Rand der Heckklappe ein.
5. Ziehen Sie alle Gurte fest, bis der elastische Teil der Gurte vollständig gedehnt ist.
6. Bringen Sie abschließend die seitlichen Gurte an und ziehen Sie diese fest.

Alternative Befestigungsmethoden

Falls an Ihrem Fahrzeug keine Metallkante unter der Stoßstange vorhanden ist, nutzen Sie eine der folgenden Methoden:

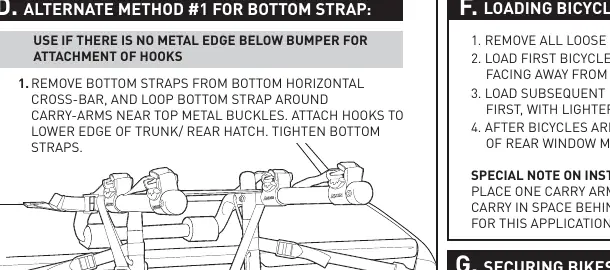

• Methode 1: Entfernen Sie die unteren Gurte von der unteren Querstange und führen Sie sie um die Trägerarme in der Nähe der oberen Metallschnallen. Haken Sie sie dann an der Unterkante der Heckklappe ein.

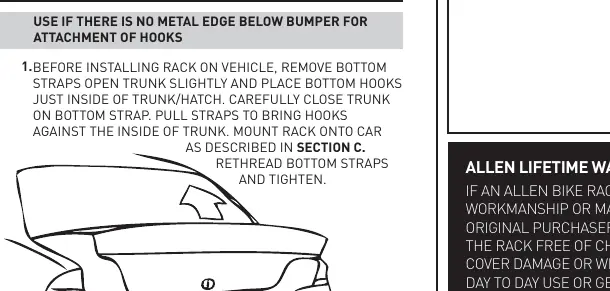

• Methode 2: Öffnen Sie den Kofferraum leicht, platzieren Sie die unteren Haken im Inneren des Kofferraums und schließen Sie diesen vorsichtig auf den Gurten. Ziehen Sie die Gurte fest, um die Haken gegen die Innenseite zu bringen.

Fahrräder laden und sichern

Gehen Sie beim Beladen wie folgt vor:

• Entfernen Sie lose Gegenstände von den Fahrrädern (Pumpen, Taschen etc.).
• Laden Sie das erste Fahrrad in die Position, die dem Fahrzeug am nächsten liegt, mit Kette und Zahnrädern vom Träger weg.
• Laden Sie weitere Fahrräder in abwechselnder Richtung.
• Bei Damenrädern kann ein Adapter (Allen 900B) erforderlich sein.

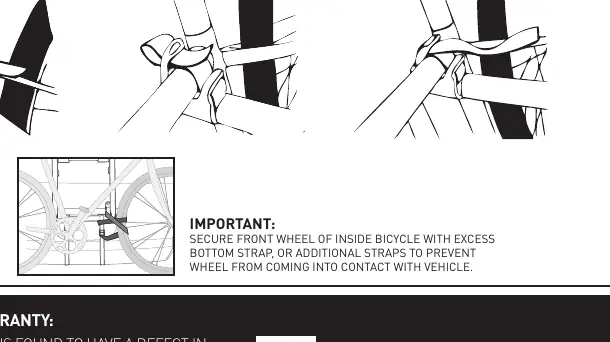

• Sichern Sie das Vorderrad des inneren Fahrrads mit einem überschüssigen Gurt, um Kontakt mit dem Fahrzeug zu vermeiden.
• Alle Fahrräder müssen mit individuellen Spanngurten oder zusätzlichen Riemen sicher am Träger befestigt werden.
