Beleuchtung / Arbeitsleuchten
Bedienungsanleitung für Bosch GLI 12V-330 Professional Akku-Leuchte
Schnellstartanleitung für die Bosch GLI 12V-330 Professional Akku-Leuchte. Erfahren Sie alles über Montage, Bedienung, Helligkeitseinstellungen und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Bosch GLI 12V-330 Professional ist eine mobile Akku-Leuchte für den Einsatz in trockenen Innen- und Außenbereichen. Bitte beachten Sie, dass die Lichtquelle nicht ersetzt werden kann; bei einem Defekt muss die gesamte Leuchte ausgetauscht werden. Verwenden Sie ausschließlich Original-Zubehör von Bosch. Vor allen Arbeiten an der Leuchte (Montage, Wartung, Transport) muss der Akku entnommen werden, um ein unbeabsichtigtes Einschalten zu verhindern.

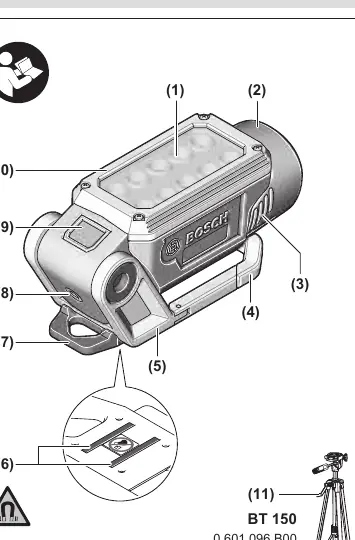

Produktbeschreibung
Die Leuchte besteht aus folgenden Komponenten:
- (1) Leuchtenkopf
- (2) Akku
- (3) Akku-Entriegelungstaste
- (4) Karabinerhaken
- (5) Standfuß
- (6) Magnet
- (7) Aufhängehaken
- (8) Stativaufnahme 1/4"
- (9) Ein-/Ausschalter
- (10) Kühlkörper
Inbetriebnahme und Bedienung
Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis er einrastet. Zum Einschalten drücken Sie den Ein-/Ausschalter (9). Ein erneutes Drücken schaltet die Leuchte aus. Die Helligkeit kann in zwei Stufen angepasst werden: Drücken Sie den Schalter kurz für maximale Helligkeit oder halten Sie ihn gedrückt, um die Helligkeit anzupassen. Bei Überschreiten der zulässigen Betriebstemperatur schaltet sich die Leuchte zum Schutz automatisch ab. Kurz vor dem Abschalten bei leerem Akku blinkt die Leuchte dreimal und leuchtet mit reduzierter Helligkeit.
Befestigungsmöglichkeiten
Die Leuchte bietet verschiedene Befestigungsoptionen:
- Leuchtenkopf schwenken: Der Kopf (1) kann um bis zu 200° geschwenkt werden. Bei einer Neigung von mehr als 90° muss die Leuchte befestigt werden.
- Aufhängehaken (7): Zum Aufhängen an Gegenständen.
- Karabinerhaken (4): Zur Befestigung an Seilen oder Gürteln.
- Magnetbefestigung (6): Zur Anbringung auf magnetisierbaren Materialien. Achten Sie darauf, die Finger nicht einzuklemmen.
- Stativbefestigung (8): Zur Montage auf einem 1/4"-Stativ.
Wartung und Reinigung
Die Akku-Leuchte ist wartungsfrei. Reinigen Sie die Kunststoffscheibe nur mit einem trockenen, weichen Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel, um Beschädigungen zu vermeiden.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Lampe schaltet sich ab
Akku ist leer oder der Überlastschutz wurde durch zu hohe Temperatur aktiviert. Akku laden oder Lampe abkühlen lassen.
Lichtquelle defekt
Die Lichtquelle kann nicht ersetzt werden. Die gesamte Akku-Leuchte muss ersetzt werden.
Vor der Verwendung
- Akku vollständig aufladen.
- Sicherstellen, dass die Lampe abgekühlt ist.
- Prüfen, ob der Magnet sicher hält.
- Stativ auf festen Stand prüfen (falls verwendet).
Technische Daten in der Praxis
- Nennspannung
- 12V
Abbildungen und Diagramme
- A: Schwenkbereich des Leuchtenkopfes bis 200°.
- B: Aufhängehaken.
- C: Karabinerhaken.
- D: Magnetbefestigung.
- E: Stativaufnahme.
Modellkompatibilität
- Kompatibel mit GBA 12V Akkus.
- Geeignet für 1/4 Zoll Stative.
