Bedienungsanleitung für Niko 410-00351 2-Kanal-Empfänger

Schnellstartanleitung und vollständiger Leitfaden für den Niko 410-00351 2-Kanal-Empfänger. Erfahren Sie alles über Installation, Programmierung der Betriebsmodi, Timer-Einstellungen und Lasttabellen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Niko 410-00351 ist ein 2-Kanal-Empfänger für die DIN-Schienenmontage, der elektrische Lasten über das Easywave-Protokoll schaltet. Er unterstützt verschiedene Modi wie ON/OFF, Impuls, Timer und Logik. S. 1

Wichtigste Schritte

Programmierung eines Senders S. 2, 6, 10, 14
Zurücksetzen auf Werkseinstellungen S. 4, 8, 12, 16

Erste Inbetriebnahme

Installation auf DIN-Schiene und Anschluss gemäß Schaltplan. S. 1, 5, 9, 13

Probleme und Lösungen

Logik-Funktion reagiert nicht

Stellen Sie sicher, dass alle anderen Betriebsmodi ausgeschaltet sind.

S. 2, 6, 10, 14

Wartung und Reset

Reset eines einzelnen Ausgangs oder Werksreset für alle Ausgänge. S. 4, 8, 12, 16

Technische Daten

Parameter	Wert	Hinweis	Seiten
Frequenz	868.30 MHz	Funkfrequenz	S. 4, 8, 12, 16
Spannungsversorgung	230 V AC 50 Hz	Betriebsspannung	S. 4, 8, 12, 16

Wo es im PDF steht

Installation und Beschreibung S. 1, 5, 9, 13
Betriebsmodi S. 2, 6, 10, 14
Programmierung S. 2, 3, 6, 7
Technische Daten S. 4, 8, 12, 16

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Bedienungsanleitung für den Niko 410-00351 2-Kanal-Empfänger. Das Gerät ist für die Montage auf einer DIN-Schiene in trockenen Räumen vorgesehen und dient als drahtloser Empfänger für elektrische Lasten unter Verwendung des Easywave-Protokolls. Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen.

Produktbeschreibung

Der 410-00351 ist ein 2-Kanal-Empfänger mit zwei potentialfreien Kontakten. Er unterstützt verschiedene Betriebsmodi, darunter ON/OFF, Impuls, Timer-Funktionen und eine Logik-Funktion.

Installation

Schalten Sie die Stromversorgung aus.
Montieren Sie den 410-00351 auf einer Standard-DIN-Schiene (35 x 7,5 mm).
Schließen Sie die Kabel für die Stromversorgung und die Lasten gemäß dem Anschlussplan an.
Schalten Sie die Versorgungsspannung ein.
Programmieren Sie den Empfänger gemäß den Anweisungen in dieser Anleitung.

Betriebsmodi

Das Gerät bietet mehrere Betriebsmodi, die über die Programmierung eingestellt werden können:

ON/OFF: Schaltet den Ausgang ein und aus.
Impuls: Aktiviert den Ausgang für eine festgelegte Zeit (nur im 1-Tastenbetrieb).
Timer: Der Ausgang schaltet für eine programmierte Zeit ein.
Push Button: Der Ausgang ist aktiv, solange die Taste gedrückt gehalten wird.
Logik: Verknüpft Übertragungscodes nach einer UND/ODER-Logik (nur im 2-Tastenbetrieb).

Programmierung

Die Programmierung erfolgt über die Tasten am Gerät und den Sender. Es können bis zu 32 Übertragungscodes pro Ausgang gespeichert werden. Für Timer-Modi (4 und 5) kann eine Basiszeit und ein Multiplikator eingestellt werden, um die gewünschte Schaltzeit zu berechnen.

Zurücksetzen

Es gibt zwei Möglichkeiten zum Zurücksetzen:

Ausgang zurücksetzen: Löscht alle Sender und setzt die Schaltzeiten für einen spezifischen Ausgang zurück.
Werkseinstellungen: Setzt alle Einstellungen aller Ausgänge auf den Auslieferungszustand zurück.

Technische Daten und Lasttabelle

Das Gerät arbeitet auf der Frequenz 868,30 MHz mit FSK-Modulation. Die maximale Schaltlast hängt vom Lasttyp ab (z. B. 16 A für ohmsche Lasten, 2 A für dimmbare LED-Lampen). Detaillierte Angaben zu den maximalen Lasten für kapazitive, ohmsche und induktive Lasten finden Sie in der Lasttabelle im Abschnitt 6 des Dokuments.

Herstellerinformationen

Niko

Markenprofil

Herstellerwebsite https://www.niko.eu Support https://www.niko.eu Herstellerhandbücher https://www.niko.eu/diy-user-manuals

Praktische Hilfe

Typische Probleme

Sender reagiert nicht

Prüfen Sie, ob der Sender korrekt programmiert wurde (Abschnitt 4.1).

Ausgänge schalten nicht

Stellen Sie sicher, dass sich das Gerät nicht im Programmiermodus befindet, da in diesem Modus alle Ausgänge deaktiviert sind.

Logik-Funktion funktioniert nicht

Die Logik-Funktion ist untergeordnet. Stellen Sie sicher, dass alle anderen Betriebsmodi ausgeschaltet sind.

Vor der Verwendung

Stromversorgung vor der Installation ausschalten
DIN-Schiene (35 x 7,5 mm) vorbereiten
Verkabelung gemäß Schaltplan prüfen
Sender mit Easywave-Protokoll bereitstellen

Technische Daten in der Praxis

Potentialfrei: Der Kontakt schaltet den Stromkreis, führt aber selbst keine Spannung.

Abbildungen und Diagramme

Der Schaltplan zeigt den Anschluss von L (Phase) und N (Neutralleiter) an den Empfänger.

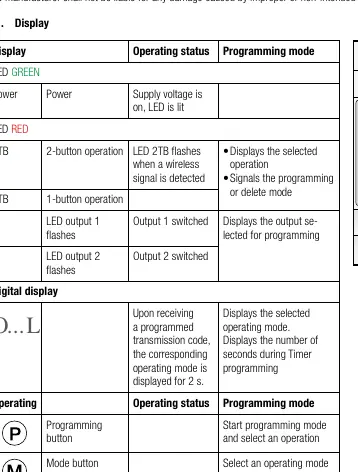

Die LED-Anzeigen (Power, 2TB, 1TB, Ausgang 1, Ausgang 2) geben Auskunft über den Betriebs- und Programmierstatus.

Modellkompatibilität

Nur mit Sendern kompatibel, die das Easywave-Protokoll verwenden.
Nicht für den Einsatz mit 1TB-Modus bei Logik-Funktion geeignet.
