Bedienungsanleitung für Namron 2000W Terrassenheizstrahler
Erfahren Sie, wie Sie Ihren Namron 2000W Terrassenheizstrahler sicher installieren und bedienen. Diese Anleitung enthält wichtige Montagehinweise, Sicherheitsabstände und Erklärungen zu den Heizstufen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Namron 2000W Terrassenheizstrahler ist ein wandmontiertes Heizgerät mit 2000W Leistung, IP34-Schutz und einstellbaren Heizstufen (P0-P9). Die Installation erfordert einen Mindestabstand von 1,8 m zum Boden und 0,5 m zu Wänden/Decken. S. 1, 2
Wichtigste Schritte
- Wandmontage durchführen S. 1, 2
- Heizstufen einstellen S. 2
Erste Inbetriebnahme
- Strom anschließen, Gerät in Standby versetzen, Power-Taste drücken und Heizstufe wählen. S. 2
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 2000W | Maximale Leistungsaufnahme | S. 1 |
| Spannung | 220-240V~ 50/60Hz | Betriebsspannung | S. 1 |
| Schutzart | IP34 | Schutz gegen Spritzwasser | S. 1 |
Wo es im PDF steht
- Installation und Sicherheit S. 1
- Bedienung und Abmessungen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Vor der Installation des Namron 2000W Terrassenheizstrahlers sind folgende Sicherheitsvorkehrungen zu beachten:
- Das Gerät muss vorsichtig gehandhabt werden.
- Eine Installation in Umgebungen mit Säure- oder Alkalibelastung wird nicht empfohlen.
- Das Produkt muss zwingend geerdet sein.
- Überprüfen Sie, ob die lokale Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.
- Stellen Sie sicher, dass die Stromversorgung für die Leistungsaufnahme des Geräts ausgelegt ist.

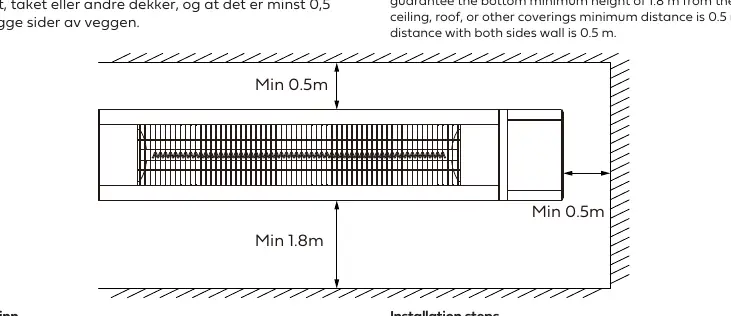

Sicherheitsabstände:
- Mindesthöhe vom Boden: 1,8 m.
- Mindestabstand zu Decke, Dach oder anderen Abdeckungen: 0,5 m.
- Mindestabstand zu Seitenwänden: 0,5 m.

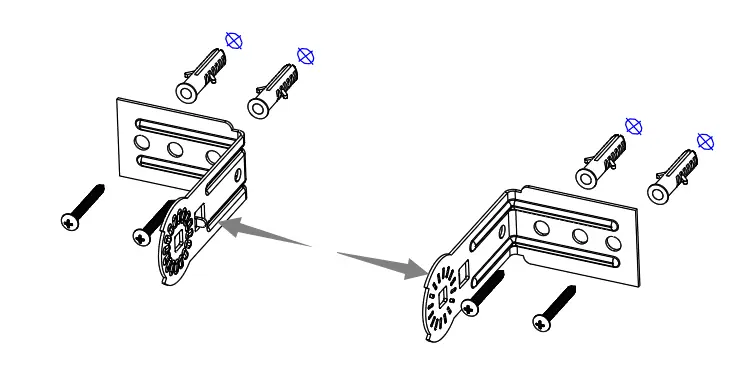

Montage des Heizstrahlers
Die Montage erfolgt in zwei Hauptschritten:
- Vorbereitung: Lösen Sie die Schrauben (M5*10) an den vier quadratischen Befestigungen (25 x 25 mm) auf der Rückseite des Heizstrahlers. Befestigen Sie die zwei Halterungen mit den Schrauben und Befestigungselementen in einem geeigneten Abstand (45-55 cm).
- Wandmontage: Bohren Sie mit einem Schlagbohrer Löcher für die Wandhalterungen. Setzen Sie Kunststoffdübel ein und befestigen Sie die Halterungen mit ST4*35-Schrauben fest an der Wand. Verbinden Sie anschließend die Wandhalterung mit der Halterung am Heizstrahler mittels einer Mutter und stellen Sie den gewünschten Neigungswinkel ein.
Bedienung und Heizstufen
Der Heizstrahler verfügt über eine digitale Steuerung:
- Standby: Nach dem Anschließen an den Strom blinkt ein weißes Licht.
- Einschalten: Drücken Sie die Power-Taste, das Display zeigt P0 an.
- Heizstufen einstellen: Durch erneutes Drücken der Power-Taste können Sie zwischen den Stufen P0, P5 und P9 wählen.
- Ausschalten: Drücken Sie die Taste, bis das Display 00 anzeigt. Nach 3 Sekunden ohne Bedienung kehrt das Gerät zur Stromschnittstelle zurück.
Technische Daten
- Spannung: 220-240V~ 50/60Hz
- Leistung: 2000W
- Schutzart: IP34
- Lieferumfang: 1,8 m Kabel, IP44-Stecker, Fernbedienung
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass das Gerät korrekt im Standby-Modus (blinkendes Licht) ist.
Heizleistung unzureichend
Prüfen Sie, ob die richtige Heizstufe (P0-P9) ausgewählt wurde.
Vor der Verwendung
- Mindestabstand von 1,8 m zum Boden einhalten
- Mindestabstand von 0,5 m zu Decke und Seitenwänden einhalten
- Erdung des Geräts sicherstellen
- Spannung des Stromnetzes prüfen (220-240V)
- Stabile Wandmontage der Halterungen prüfen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Montageanleitung zeigt die Verwendung von 4 Wandhalterungen und die korrekte Verschraubung mit M5*10 Schrauben.
- Das Diagramm verdeutlicht die notwendigen Sicherheitsabstände von 0,5 m zu den Seiten und 1,8 m zum Boden.
Modellkompatibilität
- Nur für die Wandmontage geeignet.
- Nicht für Umgebungen mit Säure- oder Alkalibelastung geeignet.
