Bedienungsanleitung für East Oak 1500W Infrarot-Terrassenheizstrahler

Schnellstartanleitung und Bedienungshinweise für die East Oak 1500W Infrarot-Terrassenheizstrahler (Modelle SPH22002 und TPH22002). Erfahren Sie mehr über Montage, sichere Bedienung, Fernsteuerung und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der East Oak 1500W Infrarot-Heizstrahler wird über die Fernbedienung oder die Tasten am Gerät gesteuert. Er bietet 3 Heizstufen und eine Timer-Funktion. Bei Wandmontage (SPH22002) ist eine fachgerechte Installation der L-Halterung erforderlich. S. 6, 9, 11, 23

Wichtigste Schritte

Wandmontage durchführen S. 11
Heizstrahler einschalten S. 9, 23

Erste Inbetriebnahme

Komponenten prüfen, montieren, an geerdete Steckdose anschließen und Funktion testen. S. 5, 11, 12, 25

Probleme und Lösungen

Gerät überhitzt

Ausschalten, Stecker ziehen, Hindernisse entfernen, abkühlen lassen.

S. 12, 26

Anti-Dumping-Modus aktiv

Gerät wieder aufrecht hinstellen und neu starten.

S. 9, 23

Wartung und Reset

Zur Reinigung Gerät ausschalten, abkühlen lassen und mit trockenem Tuch abwischen. S. 8, 22

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	120V 60Hz	Betriebsspannung	S. 9, 23
Leistung	1500W	Leistungsaufnahme	S. 9, 23

Wo es im PDF steht

Sicherheitshinweise S. 5, 7, 8, 19
Montageanleitung S. 11, 12, 25, 26
Bedienung S. 9, 10, 23, 24

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 9

Seite 11

Seite 12

Seite 13

Wichtige Informationen aus der Anleitung

Diese Anleitung deckt die East Oak 1500W Infrarot-Terrassenheizstrahler ab, einschließlich der Wandmontage-Version (SPH22002) und der Turm-Version (TPH22002). Das Gerät ist für den Außen- und Innenbereich konzipiert, verfügt über IP65-Schutz, Überhitzungsschutz und eine Kippsicherung. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Sicherheitshinweise

Gefahr: Decken Sie das Produkt während des Betriebs niemals ab, um Überhitzung zu vermeiden.
Benutzung: Das Gerät darf nur von Erwachsenen bedient werden. Kinder unter 8 Jahren sollten das Gerät nicht bedienen, reinigen oder damit spielen.
Abstand: Halten Sie brennbare Materialien (Vorhänge, Möbel, Kleidung) mindestens 1 Meter (3 Fuß) vom Heizstrahler entfernt.
Installation: Das Gerät darf nicht direkt unter einer Steckdose montiert werden. Die Wandmontage muss durch einen autorisierten Fachmann erfolgen.
Stromanschluss: Nur an geerdete Steckdosen anschließen. Verwenden Sie keine Verlängerungskabel oder Steckdosenleisten.

Montage (Wandmodell SPH22002)

Überprüfen Sie alle Teile auf Beschädigungen.
Montieren Sie die L-förmigen Halterungen mit Dübeln an der Wand.
Verbinden Sie den Heizstrahler mit der Halterung.
Stellen Sie den gewünschten Winkel ein und ziehen Sie die T-Mutter fest.

Bedienung

Der Heizstrahler kann über die Tasten am Gerät oder die mitgelieferte Fernbedienung gesteuert werden.

Ein-/Ausschalten: Nutzen Sie den Schalter am Gerät oder die Ein/Aus-Taste der Fernbedienung.
Heizstufen: Das Gerät verfügt über 3 Heizstufen (L1, L2, L3).
Timer: Einstellbar von 1 bis 24 Stunden.
Fernbedienung: Benötigt 2 AAA 1,5V Batterien. Die Reichweite beträgt ca. 3-4 Meter. Richten Sie die Fernbedienung direkt auf den Empfänger.

Wartung und Pflege

Vor der Reinigung das Gerät ausschalten, den Stecker ziehen und vollständig abkühlen lassen.
Reinigen Sie das Gehäuse nur mit einem sauberen, fusselfreien Tuch oder einer weichen Bürste.
Verwenden Sie keine scheuernden Reinigungsmittel oder Chemikalien.
Tauchen Sie das Kabel, den Stecker oder das Gerät niemals in Wasser oder andere Flüssigkeiten.

Fehlerbehebung

Überhitzungsschutz: Wenn das Gerät überhitzt, schaltet es sich automatisch ab. Schalten Sie es aus, ziehen Sie den Stecker, entfernen Sie mögliche Hindernisse und lassen Sie es 5-10 Minuten abkühlen.
Anti-Dumping-Modus (Kippsicherung): Wenn das Gerät um mehr als 10 Grad geneigt wird, aktiviert sich dieser Modus (LED blinkt). Stellen Sie das Gerät wieder aufrecht hin und starten Sie es neu.

Herstellerinformationen

East Oak

Markenprofil

Herstellerwebsite https://www.eastoak.com Support https://www.eastoak.com/contact

Praktische Hilfe

Typische Probleme

Gerät schaltet sich ab (Überhitzung)

Schalten Sie das Gerät aus, ziehen Sie den Stecker, entfernen Sie Hindernisse und lassen Sie es 5-10 Minuten abkühlen.

LED blinkt (Anti-Dumping-Modus)

Das Gerät wurde um mehr als 10 Grad geneigt. Stellen Sie es wieder aufrecht hin und starten Sie es neu.

Fernbedienung funktioniert nicht

Überprüfen Sie die Batterien (2x AAA), stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Empfänger sind, und halten Sie den Abstand von 3-4 Metern ein.

Vor der Verwendung

Überprüfen Sie alle Teile auf Vollständigkeit und Beschädigungen.
Tragen Sie bei der Montage Schutzhandschuhe.
Stellen Sie sicher, dass die Steckdose geerdet ist.
Prüfen Sie, ob die Spannung der Steckdose mit dem Typenschild übereinstimmt.
Stellen Sie sicher, dass keine brennbaren Gegenstände in der Nähe sind.

Technische Daten in der Praxis

Leistungsaufnahme: 1500W - Maximale Heizleistung.

Abbildungen und Diagramme

Die Anleitung enthält Diagramme zur Wandmontage (L-Halterung).

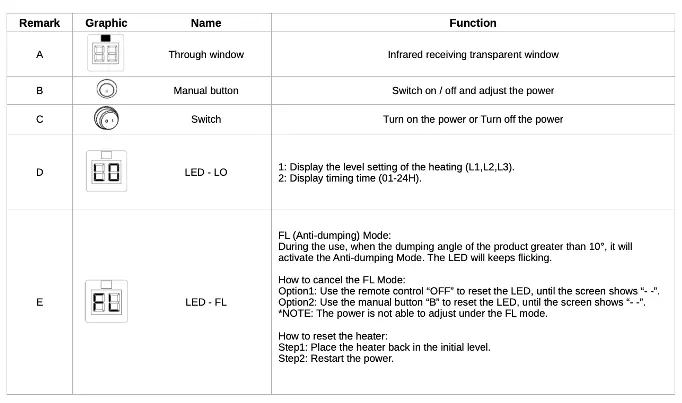

Es gibt eine Übersicht der LED-Anzeigen und Tastenfunktionen.
Ein Diagramm zeigt die korrekte Erdung des Steckers.

Modellkompatibilität

Nur für 120V-Steckdosen geeignet.
Nicht mit Verlängerungskabeln oder Steckdosenleisten verwenden.
