Bedienungsanleitung für East Oak SPH22001 Terrassenheizstrahler
Schnelle Hilfe und Bedienungsanleitung für den East Oak SPH22001 Terrassenheizstrahler. Erfahren Sie alles über Montage, Sicherheit, Fernbedienung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der East Oak SPH22001 ist ein 1500W Infrarot-Terrassenheizstrahler für die Wandmontage oder als Standgerät. Er wird per Fernbedienung gesteuert und verfügt über einen Überhitzungsschutz. S. 1, 5, 8
Wichtigste Schritte
- Montageabstände einhalten S. 10
- Fernbedienung nutzen S. 9
Erste Inbetriebnahme
- Montage durch Fachmann durchführen lassen, auf Abstände achten, an geerdete Steckdose anschließen. S. 6, 10
Probleme und Lösungen
Überhitzungsschutz aktiviert
Gerät ausschalten, abkühlen lassen (5-10 Min), Blockaden entfernen.
S. 11Wartung und Reset
- Regelmäßige Reinigung mit trockenem Tuch, keine scheuernden Mittel. S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120V 60Hz | Elektrische Spezifikation | S. 8 |
| Leistung | 1500W | Heizleistung | S. 8 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 6, 7
- Montageanleitung S. 10
- Fernbedienung S. 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den East Oak SPH22001 Terrassenheizstrahler. Das Gerät ist für den Außenbereich konzipiert und darf nur von Erwachsenen bedient werden. Achten Sie besonders auf die Sicherheitsabstände zu brennbaren Materialien und die korrekte Montagehöhe, um Überhitzung und Brandgefahr zu vermeiden.
Produktbeschreibung
Der East Oak Infrarot-Terrassenheizstrahler bietet eine 2-in-1-Lösung (Wandmontage oder Standgerät). Er zeichnet sich durch eine Technologie mit geringer Blendwirkung aus und ist über eine Fernbedienung steuerbar. Das Gerät ist für den Einsatz in offenen Bars, Innenhöfen und Plätzen geeignet.
Montage und Installation
Die Installation muss durch einen autorisierten Fachmann erfolgen. Beachten Sie unbedingt die folgenden Abstände:
- Bodenabstand: Mindestens 1,8 m zwischen Unterkante des Geräts und Boden.
- Deckenabstand: Mindestens 0,25 m zwischen Gerät und Decke oder Dach.
- Seitenabstand: Mindestens 0,5 m zu Wänden oder anderen Hindernissen.
- Montagewinkel: Die empfohlene Neigung zur Montagefläche beträgt 45 Grad.
Stellen Sie sicher, dass alle Schrauben fest angezogen sind und die Montagefläche stabil genug ist, um das Gerät dauerhaft zu halten.

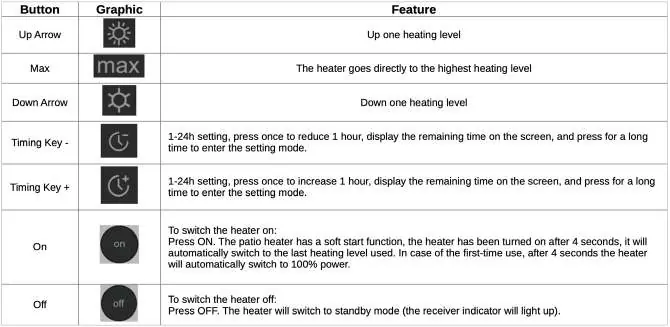

Bedienung und Fernbedienung
Das Gerät wird über eine Fernbedienung gesteuert. Die Reichweite beträgt ca. 3-5 Meter. Richten Sie die Fernbedienung für eine optimale Funktion direkt auf den Empfänger am Heizstrahler. Die Fernbedienung benötigt 2 AAA 1,5V Batterien (nicht im Lieferumfang enthalten). Über die Tasten können Sie die Heizstufen anpassen, den Timer einstellen (1-24h) sowie das Gerät ein- und ausschalten.
Sicherheitshinweise
Das Gerät verfügt über ein Überhitzungsschutzsystem, das den Heizstrahler bei Überhitzung automatisch abschaltet. Sollte dies geschehen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und entfernen Sie mögliche Gegenstände, die die Belüftung blockieren. Warten Sie 5-10 Minuten, bevor Sie das Gerät wieder in Betrieb nehmen. Decken Sie das Gerät niemals ab, während es in Betrieb ist.
Wartung und Pflege
Vor der Reinigung muss das Gerät ausgeschaltet, vom Stromnetz getrennt und vollständig abgekühlt sein. Verwenden Sie zur Reinigung nur ein sauberes, fusselfreies Tuch oder eine weiche Bürste. Vermeiden Sie scheuernde Reinigungsmittel oder chemische Produkte. Tauchen Sie das Gerät oder das Netzkabel niemals in Wasser oder andere Flüssigkeiten.
Technische Daten
Das Gerät ist für 120V/60Hz ausgelegt und hat eine Leistungsaufnahme von 1500W. Es besitzt die Schutzart IP65.
Herstellerinformationen
East Oak
Praktische Hilfe
Typische Probleme
Gerät schaltet sich während des Betriebs ab
Dies deutet auf den Überhitzungsschutz hin. Schalten Sie das Gerät aus, ziehen Sie den Stecker, entfernen Sie Blockaden und lassen Sie es 5-10 Minuten abkühlen.
Fernbedienung reagiert nicht
Prüfen Sie, ob die Batterien (2x AAA) korrekt eingelegt sind. Stellen Sie sicher, dass keine physischen Hindernisse zwischen Fernbedienung und Empfänger sind.
Heizstrahler funktioniert nicht nach dem Einschalten
Überprüfen Sie die Stromverbindung und ob die Steckdose korrekt geerdet ist. Stellen Sie sicher, dass der Schalter am Gerät auf 'ON' steht.
Vor der Verwendung
- Überprüfen Sie alle Teile auf Vollständigkeit und Beschädigungen vor der Montage.
- Stellen Sie sicher, dass die Montagefläche stabil ist.
- Prüfen Sie, ob die Steckdose geerdet ist.
- Stellen Sie sicher, dass keine brennbaren Materialien (Vorhänge, Stoffe) in der Nähe sind.
- Vergewissern Sie sich, dass die Spannung der Steckdose mit dem Typenschild übereinstimmt.
Technische Daten in der Praxis
- Leistungsaufnahme
- 1500W - Maximale Heizleistung des Geräts.
Abbildungen und Diagramme
- Montageabstände: 1,8m zum Boden, 0,25m zur Decke, 0,5m zur Seite.
- Montagewinkel: 45 Grad Neigung zur Wand.
- Erdung: Anschluss an eine geerdete Steckdose erforderlich.
Modellkompatibilität
- Nicht in kleinen Räumen mit Kindern oder Haustieren verwenden.
- Nicht direkt unter einer Steckdose montieren.
- Keine Verlängerungskabel oder Mehrfachsteckdosen verwenden.
