Bedienungsanleitung für Namron 3308460 17W Badezimmerleuchte
Erfahren Sie, wie Sie die Namron 3308460 17W Badezimmerleuchte sicher installieren und bedienen. Wichtige technische Daten, Montageanleitung und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Namron 3308460 ist eine 17W Badezimmerleuchte mit integrierter Steckdose. Die Installation muss zwingend durch einen qualifizierten Elektriker erfolgen. S. 1
Wichtigste Schritte
- Montage der Leuchte S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 17W | Stromverbrauch | S. 1 |
| Schutzart | IP44 | Spritzwasserschutz | S. 1 |
Wo es im PDF steht
- Montage und technische Daten S. 1
- Energieeffizienz S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Die Namron 3308460 17W Badezimmerleuchte ist für den Einsatz in Feuchträumen konzipiert. Wichtiger Hinweis: Die Installation darf ausschließlich von einem qualifizierten Elektriker durchgeführt werden. Stellen Sie vor Beginn der Arbeiten sicher, dass der Stromkreis spannungsfrei geschaltet ist.
Montageanleitung
Die Montage erfolgt in mehreren Schritten:
- Entfernen Sie die Abdeckung der Leuchte.
- Bereiten Sie die Montagefläche vor.
- Bohren Sie die Löcher und setzen Sie die Dübel ein.
- Schrauben Sie das Gehäuse an der Wand fest.
- Führen Sie den elektrischen Anschluss gemäß den lokalen Vorschriften durch.
- Setzen Sie die Abdeckung wieder auf die Leuchte.
Technische Daten
- Leistung: 17W
- Spannung: 230V~, 50Hz
- Lichtstrom: 1000lm
- Farbtemperatur: 3000K (Warmweiß)
- Schutzart: IP44 (spritzwassergeschützt)
- Abstrahlwinkel: 135°
- Dimmbar: Ja
- Lebensdauer: 50.000h L70
- Steckdose: 16A
Abmessungen
Die Leuchte hat eine Länge von 586 mm, eine Breite von 70 mm und eine Tiefe von 84 mm.
Praktische Hilfe
Vor der Verwendung
- Installation durch qualifizierten Elektriker durchführen lassen
- Spannungsfreiheit vor Montage sicherstellen
- Montageort auf Eignung für IP44 prüfen
Abbildungen und Diagramme

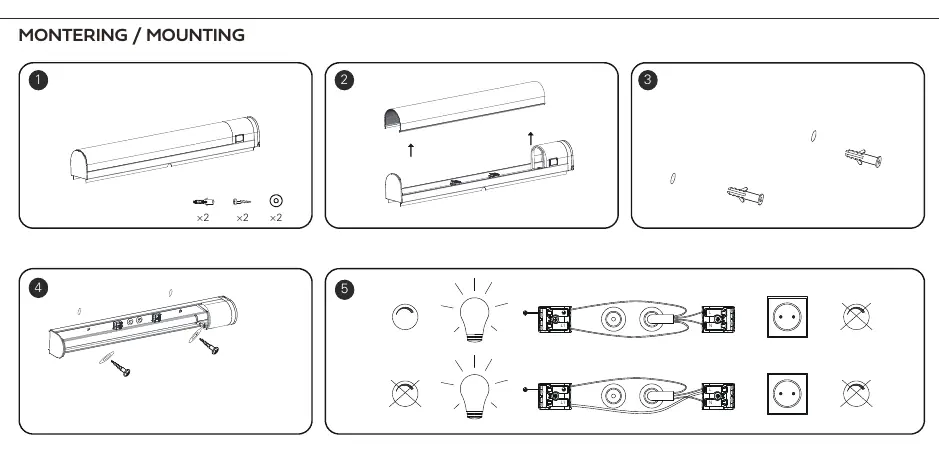

- Schritt 1-6 zeigen den physischen Montageprozess von der Demontage der Abdeckung bis zur finalen Befestigung und Verkabelung.
