Ersatzteilliste für Mytee 12-Zoll Spinner T-Griff

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als offizielle Ersatzteilliste und Explosionszeichnung für den Mytee 12-Zoll Spinner mit T-Griff (Modell 8904). Es ist für Techniker und Benutzer gedacht, die Wartungsarbeiten durchführen, Komponenten identifizieren oder Ersatzteile bestellen müssen. Das Dokument enthält eine nummerierte Liste aller 40 Einzelteile sowie eine grafische Darstellung der Montageanordnung.

Explosionszeichnung und Komponenten

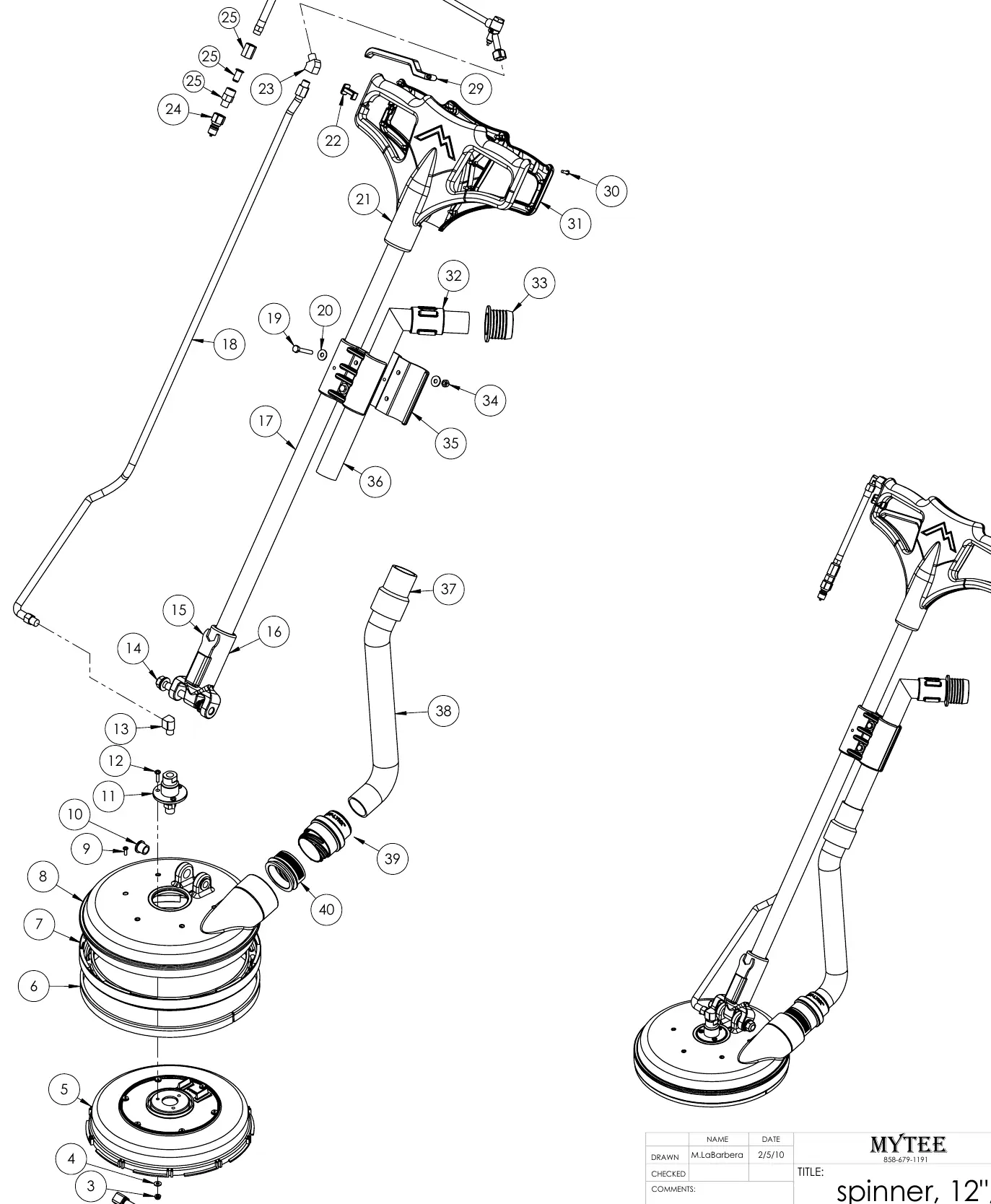

Die Explosionszeichnung auf Seite 1 zeigt die räumliche Anordnung aller Bauteile. Jedes Teil ist mit einer Nummer versehen, die direkt mit der Tabelle "ITEM NO." korrespondiert. Zu den Hauptkomponenten gehören:

• Spinner-Einheit: Beinhaltet den unteren und oberen Verteiler (Manifold), den Spinner-Ring und die Bürsten.
• T-Griff und Steuerung: Umfasst den T-Griff, den Abzug (Trigger), den Abzug-Sperrmechanismus und die entsprechenden Befestigungsschrauben.
• Anschlüsse und Schläuche: Enthält Hochdruckschläuche, Filter, Schnellkupplungen (Quick Disconnect) und Vakuumanschlüsse (Cuff-Lynx).
• Befestigungsmaterial: Diverse Schrauben, Muttern, Unterlegscheiben und Buchsen zur Montage der Baugruppen.

Wartung und Instandhaltung

Für eine optimale Leistung und Langlebigkeit des Spinners sollten folgende Bereiche regelmäßig überprüft werden:

• Düsen: Überprüfen Sie die Düsen (Teil 1) regelmäßig auf Verstopfungen durch Ablagerungen.
• Filter: Der Inline-Filter (Teil 25) sollte sauber gehalten werden, um den Durchfluss nicht zu behindern.
• Schläuche: Kontrollieren Sie die Hochdruck- und Vakuumschläuche (Teile 18, 26, 38) auf Risse, Knicke oder Undichtigkeiten.
• Bewegliche Teile: Stellen Sie sicher, dass der Abzug (Teil 29) und der Sperrmechanismus (Teil 22) leichtgängig funktionieren.
• Dichtungen: Prüfen Sie alle Verbindungsstellen, insbesondere die Schnellkupplungen (Teil 24) und Cuff-Lynx-Anschlüsse (Teile 39, 40), auf Dichtigkeit.
