Industrie / Reinigungssysteme
Bedienungsanleitung für Mytee Speedster 1000DX-200, 1001DX-200, 1003DX, 1005LX...
Detaillierte Bedienungsanleitung für die Mytee Speedster Teppichreinigungsgeräte. Erfahren Sie alles über Inbetriebnahme, Wartung, Fehlerbehebung und Sicherheit für die Modelle 1000DX-200, 1001DX-200, 1003DX und 1005LX.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Mytee Speedster Modelle 1000DX-200, 1001DX-200, 1003DX und 1005LX. Das Gerät ist ausschließlich für den gewerblichen Gebrauch bestimmt. Eine ordnungsgemäße Erdung ist zwingend erforderlich, um Stromschläge zu vermeiden. Verwenden Sie keine Verlängerungskabel und betreiben Sie das Gerät nicht im Freien oder auf nassen Oberflächen.
Technische Daten
Alle Modelle verfügen über einen 9-Gallonen-Rückgewinnungstank und einen 10-Gallonen-Lösungstank. Die Spezifikationen variieren je nach Modell:
- 1000DX-200: 220 PSI Pumpe, 20 Ampere bei 115V.
- 1001DX-200: 220 PSI Pumpe, 2.000 Watt Heizung.
- 1003DX: 500 PSI Pumpe, 1.600 Watt Heizung.
- 1005LX: 500 PSI Pumpe, Hybrid-Motoren.
Inbetriebnahme

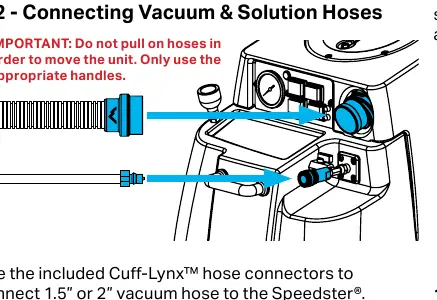

Stellen Sie sicher, dass das Gerät an einen geerdeten 20-Ampere-Stromkreis angeschlossen ist. Bei Modellen mit zwei Kabeln muss jedes Kabel an einen eigenen Stromkreis angeschlossen werden. Verbinden Sie die Vakuum- und Lösungsschläuche mit den entsprechenden Anschlüssen. Füllen Sie den Lösungstank über den Wasserhahn-Füllschlauch oder die Öffnung unter dem Deckel.
Bedienung
Bei Modellen mit Heizung ist es wichtig, das Gerät nicht trocken laufen zu lassen. Schalten Sie zuerst die Pumpe ein und betätigen Sie den Hebel am Reinigungswerkzeug, bis ein gleichmäßiger Wasserfluss entsteht. Erst danach sollte die Heizung eingeschaltet werden, um eine Dampfsperre zu vermeiden. Das Entleeren der Tanks erfolgt über das Ablassventil am Rückgewinnungstank oder durch Absaugen der Lösung aus dem Lösungstank.
Wartung
Eine regelmäßige Wartung ist entscheidend für die Lebensdauer des Geräts:
- Täglich: Tanks und Schläuche reinigen, interne Filter prüfen, Stromkabel kontrollieren, Sprühdüsen prüfen.
- Wöchentlich: Lösungssystem mit Mytee System Maintainer spülen, Vakuumschläuche auf Risse prüfen, Sprühbild kontrollieren, Räder schmieren.

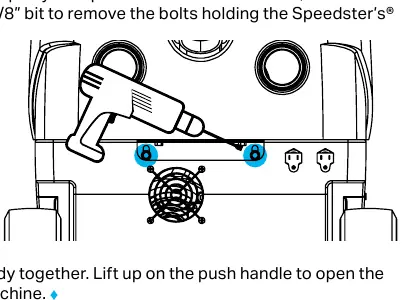

Um das Gerät für Wartungsarbeiten zu öffnen, entfernen Sie die Schrauben am Gehäuse mit einem Bohrer (3/8 Zoll) und heben Sie das Gehäuse am Griff an.
Fehlerbehebung
Bei Problemen wie fehlender Saugleistung, nicht startender Pumpe oder Heizungsproblemen bietet die Anleitung detaillierte Schritte. Häufige Ursachen sind verstopfte Filter, lose Kabelverbindungen oder eine Dampfsperre im System. Bei einer Dampfsperre schalten Sie die Heizung aus, lassen das Gerät abkühlen und entlüften das System über das Reinigungswerkzeug.
Praktische Hilfe
Typische Probleme
Vakuum schaltet sich nicht ein
Überprüfen Sie die Stromverbindungen und den Schalter. Testen Sie den Schalter, indem Sie die Kabel mit denen der Pumpe oder Heizung tauschen.
Pumpe schaltet sich nicht ein
Überprüfen Sie auf lose oder getrennte Kabel. Testen Sie den Schalter durch Tausch mit dem Vakuum- oder Heizungsschalter.
Kein Sprühnebel trotz laufender Pumpe
Prüfen Sie auf Blockaden oder Knicke im Schlauch. Entlüften Sie die Pumpe. Stellen Sie sicher, dass das Rückschlagventil korrekt installiert ist.
Dampfsperre (kein Wasserfluss)
Schalten Sie die Heizung aus, lassen Sie das Gerät abkühlen. Schalten Sie die Pumpe ein und entlüften Sie das System über das Reinigungswerkzeug, bevor Sie die Heizung wieder einschalten.
Vor der Verwendung
- Prüfen Sie die Erdung des Stromanschlusses.
- Stellen Sie sicher, dass die Tanks sauber sind.
- Überprüfen Sie die Schläuche auf Beschädigungen und festen Sitz.
- Füllen Sie den Lösungstank mit Wasser und Reinigungsmittel.
- Prüfen Sie die Filter auf Verschmutzungen.
Technische Daten in der Praxis
- Recovery Tank
- 9 Gallonen Kapazität für Schmutzwasser.
- Solution Tank
- 10 Gallonen Kapazität für Reinigungslösung.
Abbildungen und Diagramme

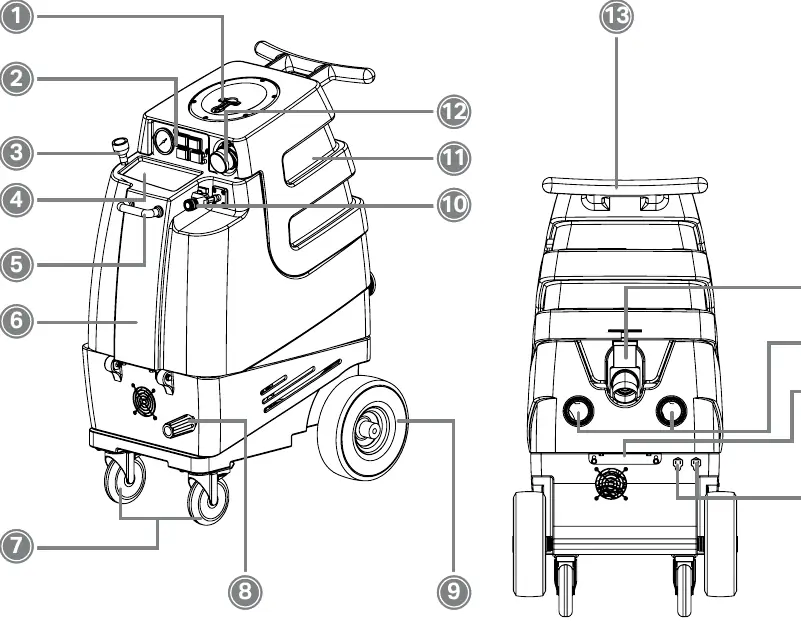

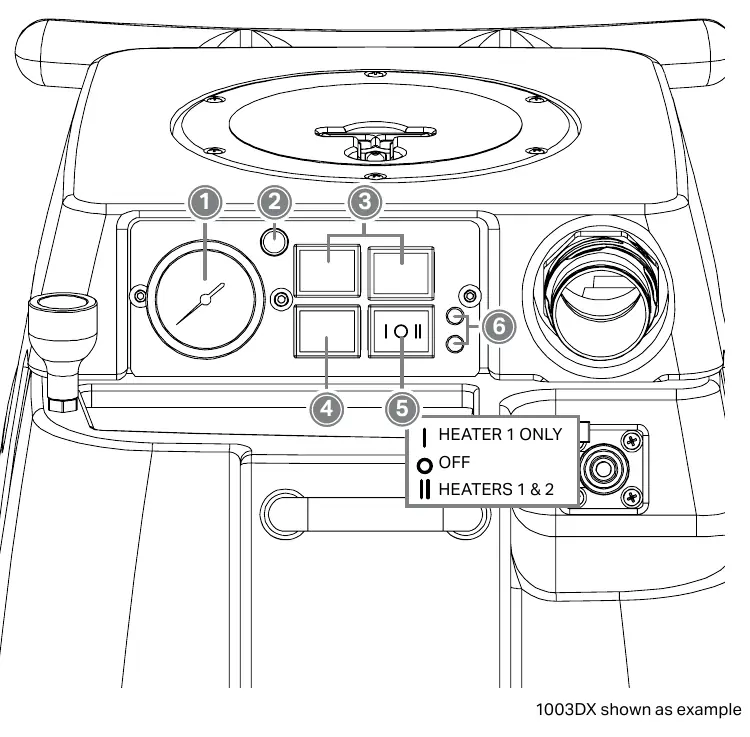

- Das Bedienfeld enthält Schalter für Vakuum, Pumpe und Heizung sowie eine Druckanzeige (modellabhängig).
- Die Cuff-Lynx Anschlüsse ermöglichen den schnellen Anschluss von Vakuumschläuchen.
- Das Gehäuse kann durch Lösen der Schrauben am unteren Rand geöffnet werden.
Modellkompatibilität
- Verwenden Sie keine säurehaltigen oder stark alkalischen Chemikalien (z.B. Natriumhydroxid) bei den Modellen 1003DX und 1005LX.
- Verwenden Sie nur schaumarme oder nicht schäumende Reinigungsmittel.
- Nicht für den Einsatz im Freien oder auf nassen Oberflächen geeignet.
