Ersatzteilliste für Mytee 1003DX Speedster Deluxe

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine technische Ersatzteilliste und Explosionszeichnung für den Mytee 1003DX Speedster Deluxe Teppichreiniger. Es dient als primäre Referenz für die Identifizierung von Bauteilen, die korrekte Montage und die Wartung des Geräts. Das Dokument enthält keine Bedienungsanleitung im klassischen Sinne, sondern konzentriert sich auf die technische Struktur und die Komponentenliste.

Explosionszeichnungen und Bauteilübersicht

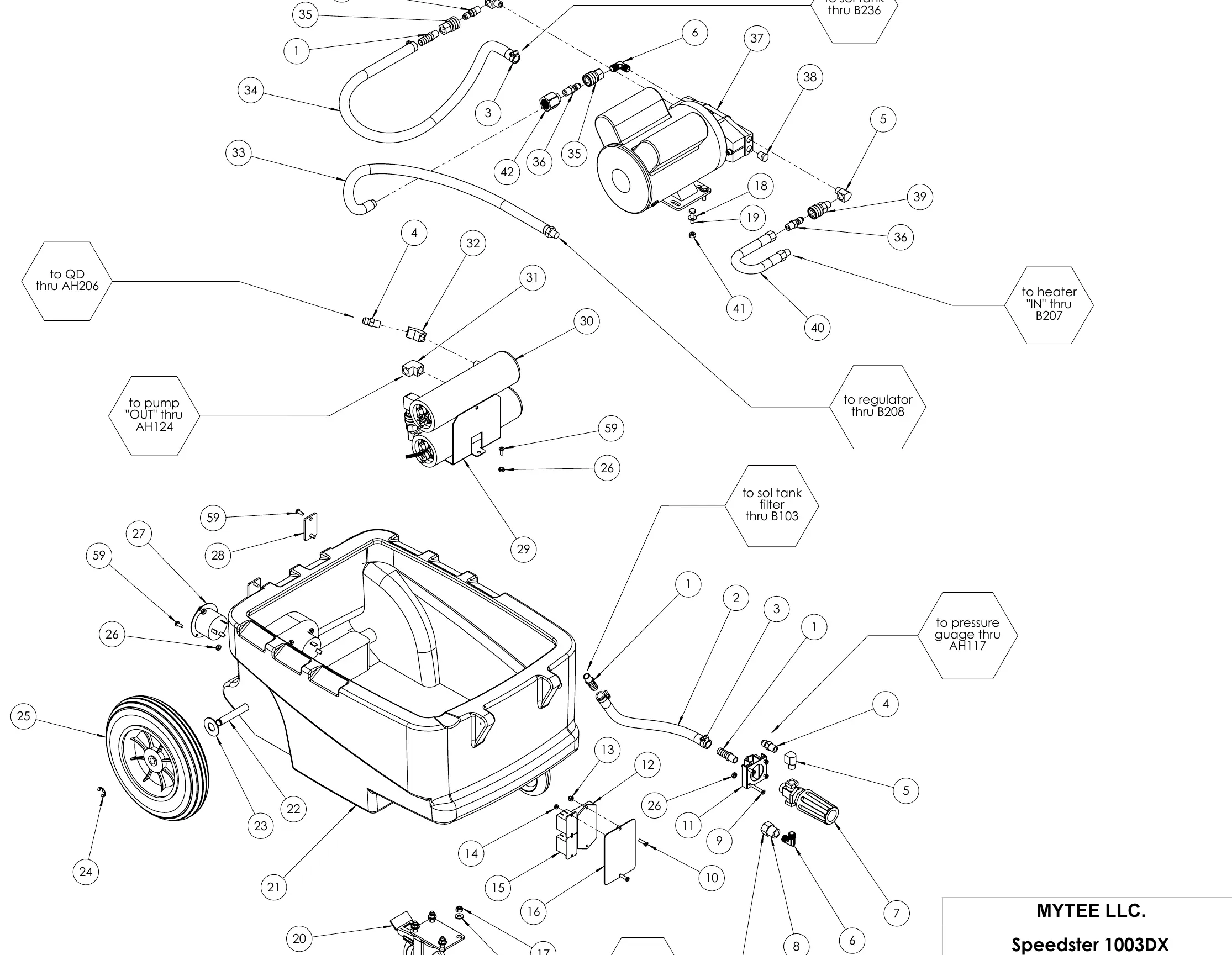

Die Seiten 2, 3 und 4 enthalten detaillierte Explosionszeichnungen des Geräts. Diese Diagramme zeigen die genaue Positionierung der Bauteile sowie die Schlauchverbindungen. Jedes Teil ist nummeriert und entspricht der Tabelle auf Seite 1, in der die Teilenummern und Beschreibungen aufgeführt sind.

• Schlauchverbindungen: Die Diagramme verdeutlichen, wie Schläuche an Pumpe, Heizung und Tank angeschlossen werden.
• Komponentenidentifikation: Nutzen Sie die Item-Nummern in den Zeichnungen, um die entsprechenden Ersatzteilnummern in der Tabelle auf Seite 1 zu finden.

Heizungskomponenten (A908)

Seite 5 widmet sich speziell dem Heizungselement A908. Hier finden Sie eine separate Explosionszeichnung und eine Teileliste für die Heizung, einschließlich Thermostaten (E574, E573) und Heizstäben (E519, E571).

Wartung und Reparatur

Bei der Wartung oder Reparatur des Mytee 1003DX sollten Sie stets die Explosionszeichnungen konsultieren, um die korrekte Reihenfolge der Montage sicherzustellen. Achten Sie besonders auf die Dichtungen und Anschlüsse, um Leckagen zu vermeiden. Verwenden Sie für Reparaturen nur Original-Ersatzteile, die in der Teileliste aufgeführt sind.
