Serviceanleitung für Ecolab XP Foamer 110/60Hz

Wichtige Informationen aus der Anleitung

Die Ecolab XP Foamer 110/60Hz ist eine Hygienestation für Schaumreinigung, Spülen und Desinfektion. Diese Anleitung enthält wichtige Informationen zur Installation, Inbetriebnahme und Wartung. Vor der Installation müssen die örtlichen Vorschriften und Sicherheitsbestimmungen beachtet werden. Das Gerät erfordert eine Wasserversorgung, Druckluft und Stromanschluss.

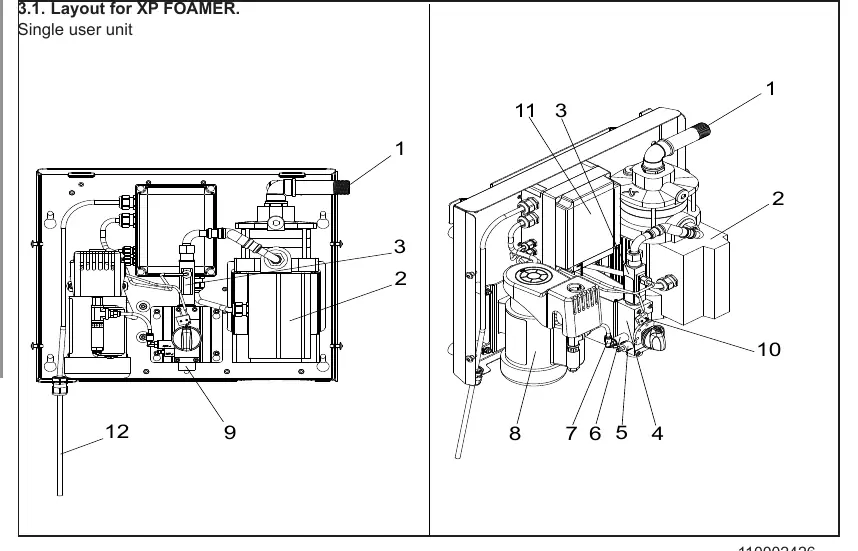

Beschreibung der Hygienestation

Das Gerät ist eine autarke Hygienestation. Es verfügt über eine manuelle Drei-Wege-Steuerung für die Funktionen Spülen, Schaum und Desinfektion. Die Versorgung mit Reinigungsmitteln und Desinfektionsmitteln erfolgt über Kanister, die unter dem Gerät montiert werden.

Installation und Vorbereitung

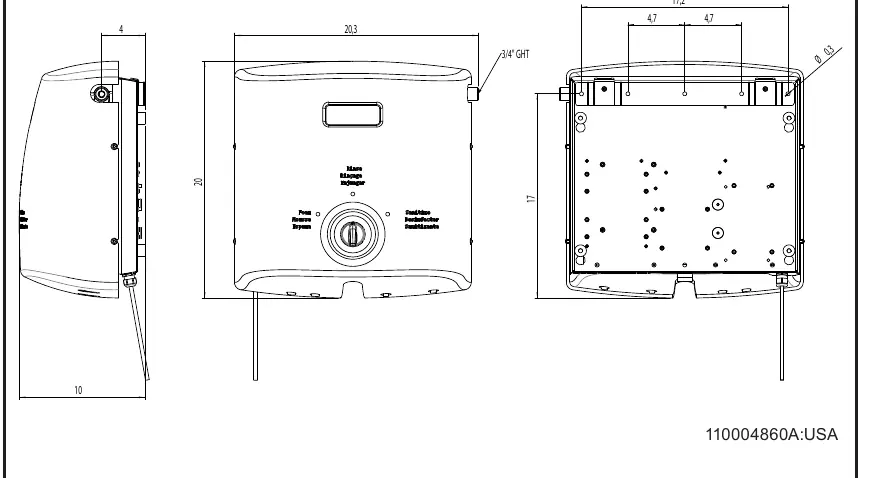

Das Gerät kann als Wand- oder Mobilversion installiert werden. Es muss in einem frostfreien Raum auf einer vibrationsfreien Oberfläche montiert werden. Die Umgebungstemperatur darf 40°C nicht überschreiten. Vor dem Anschluss muss die Rohrleitung gespült werden. Bei der Wandmontage ist die Tragfähigkeit der Wand sicherzustellen.

Anschluss der Einheit

• Wasser: Anschluss über einen 3/4" GHT-Anschluss. Die Zuleitung muss den Mindestdruck und das Mindestvolumen gemäß Spezifikationen liefern.
• Produkte: Montage der Ansaugschläuche an den Rückschlagventilen und Verbindung mit den Produktkanistern mittels farbcodierter Adapter.
• Elektrizität: Die 60Hz-Version ist mit einem GFCI-Stecker ausgestattet. Der elektrische Anschluss muss immer zuletzt erfolgen.

Testverfahren

Nach dem Anschluss müssen die Funktionen getestet werden:

• Spülfunktion: Wahlschalter auf Spülen stellen, Spüllanze anschließen, Ventil öffnen.
• Schaumfunktion: Wahlschalter auf Schaum stellen, Schaumdüse anschließen, Ventil öffnen. Der Kompressor startet automatisch.
• Desinfektionsfunktion: Wahlschalter auf Desinfektion stellen, Desinfektionsdüse anschließen, Ventil öffnen.

Nach dem Testen der Funktionen sollte das Gerät auf Dichtheit geprüft werden, indem die Abdeckung mit einem 4mm Inbusschlüssel entfernt und alle Verbindungen kontrolliert werden.

Wartung und Entkalkung

Um Kalkablagerungen zu vermeiden, muss das Gerät regelmäßig entkalkt werden. Die Häufigkeit hängt von der Wasserhärte ab (siehe Tabelle in der Anleitung). Wartungsarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

Sicherheitshinweise

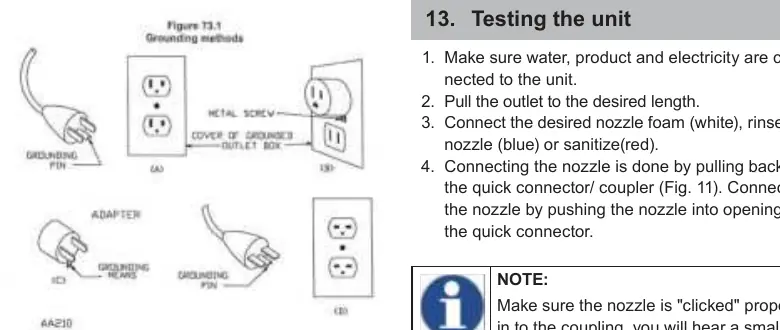

Das Gerät muss geerdet sein. Tragen Sie bei der Verwendung immer Schutzbrille und Handschuhe. Verwenden Sie das Wasser aus dem Gerät nicht für andere Zwecke als die Reinigung. Ändern Sie keine Einstellungen, die vom Lieferanten der Hygieneprodukte empfohlen wurden.
