Bedienungsanleitung für LDT 1-DEC-DC-G 4-fach-Weichendecoder

Schnellstartanleitung für den LDT 1-DEC-DC-G Weichendecoder. Erfahren Sie, wie Sie den Decoder für DCC-Systeme anschließen, Weichenadressen oder Lokadressen programmieren und Fehler bei der Signalübertragung beheben.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der LDT 1-DEC-DC-G ist ein 4-fach-Decoder für spulenbetriebene Weichenantriebe im DCC-Format. Er ist für den Innenbereich konzipiert und darf nicht von Kindern unter 14 Jahren ohne Aufsicht verwendet werden. Vor Installationsarbeiten muss die Stromversorgung der digitalen Anlage zwingend unterbrochen werden.

Anschluss des Decoders

Der Decoder benötigt zwei Arten von Anschlüssen:

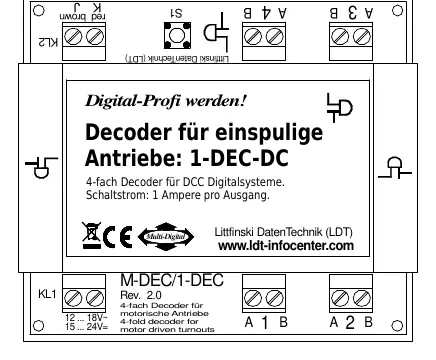

Anschlussplan für Weichenantriebe und Spannungsversorgung
Anschlussplan für Weichenantriebe und Spannungsversorgung
  • Digitale Information (KL2): Verbinden Sie die Klemme KL2 mit dem Gleis oder direkt mit der Zentrale/dem Booster für eine störungsfreie Signalübertragung.
  • Spannungsversorgung (KL1): Die Versorgung erfolgt über 12-18V Wechselspannung (Transformator) oder 15-24V Gleichspannung (Netzteil).
  • Weichenantriebe (KL6-KL9): Schließen Sie die zwei Anschlussdrähte der Weichenantriebe direkt an die Ausgänge KL6 bis KL9 an.

Hinweis: ROKUHAN-Antriebe benötigen eine reduzierte Spannung von 10-12V, wofür zwei 9,1V Z-Dioden pro Ausgang erforderlich sind.

Programmierung der Weichenadressen

  1. Schalten Sie die Stromversorgung ein.
  2. Schließen Sie einen Weichenantrieb an Ausgang 1 (KL9) an.
  3. Drücken Sie die Programmiertaste S1. Der angeschlossene Antrieb bewegt sich nun alle 1,5 Sekunden, was den Programmiermodus signalisiert.
  4. Senden Sie einen Weichenschaltbefehl über Ihre Zentrale oder PC-Software. Bei korrekter Erkennung bewegt sich der Antrieb kurzzeitig schneller.
  5. Drücken Sie erneut S1, um den Modus zu verlassen.

Programmierung der Lokadressen

Der Decoder kann auch über Lokadressen (z.B. Lokmaus 2 oder R3) gesteuert werden:

  1. Stellen Sie alle Fahrregler auf Null.
  2. Drücken Sie S1, bis der Antrieb im 1,5-Sekunden-Takt schaltet.
  3. Wählen Sie die gewünschte Adresse (1-99) an der Lokmaus und drehen Sie den Regler aus der Mittelstellung.
  4. Bei korrekter Erkennung bewegt sich der Antrieb schneller.
  5. Stellen Sie den Regler wieder auf Null und drücken Sie S1 zum Speichern.

Sicherheit und Wartung

Der Decoder verfügt über eine automatische Überlastsicherung, die bei Überschreiten des maximalen Schaltstroms von 1 Ampere pro Ausgang anspricht und sich nach Abkühlen selbstständig zurücksetzt. Berühren Sie während der Programmierung nicht die integrierten Schaltkreise auf der Platine, um Schäden durch elektrostatische Entladung zu vermeiden.

Praktische Hilfe

Typische Probleme

Antrieb bewegt sich im Programmiermodus, bestätigt aber nicht durch schnelleres Schalten.

Prüfen Sie die Anschlüsse an KL2 oder verbinden Sie den Decoder direkt mit der Zentrale/dem Booster, um Störungen zu vermeiden.

Programmierung erfolgreich, aber Weichen reagieren im Betrieb nicht.

Stellen Sie sicher, dass keine Spannungsverluste am Gleis vorliegen; verbinden Sie den Decoder direkt mit der Zentrale.

Weiche schaltet in die falsche Richtung.

Tauschen Sie die Anschlussdrähte des Weichenantriebs an der entsprechenden Ausgangsklemme.

Vor der Verwendung

  • Stromversorgung der Anlage vor dem Anschluss ausschalten.
  • Spannungsquelle prüfen: 12-18V AC oder 15-24V DC.
  • Weichenantrieb für die Programmierung an Ausgang 1 (KL9) anschließen.
  • Bei ROKUHAN-Antrieben Z-Dioden zur Spannungsreduzierung einplanen.
  • Sicherstellen, dass keine elektrostatische Entladung die Platine beschädigt.

Technische Daten in der Praxis

Adressbereich (Lok)
Der Decoder akzeptiert Lokadressen zwischen 1 und 99.
Kompatibilität
Geeignet für DCC-Systeme wie Lenz, Märklin, Intellibox, Roco, Digitrax, Zimo etc.

Abbildungen und Diagramme

  • Klemme KL1: Spannungsversorgung (12-18V AC / 15-24V DC).
  • Klemme KL2: Eingang für digitale Informationen.
  • Klemmen KL6-KL9: Ausgänge für bis zu vier Weichenantriebe.
  • Taste S1: Programmiertaste für Adresszuweisung.

Modellkompatibilität

  • Nicht geeignet für KATO UNITRACK Doppelkreuzungsweichen 20-210 (zu hoher Strombedarf).
  • Nur für den Innenbereich geeignet.
