Bedienungsanleitung für VEVOR 0SDBTBK Rückleuchten-Baugruppen

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für die VEVOR Rückleuchten-Baugruppen (Modelle 03SDBTBK und 03SDBTRD). Es wird dringend empfohlen, den Einbau in einer professionellen Kfz-Werkstatt durchführen zu lassen. Bitte beachten Sie, dass die originalen Rückfahrscheinwerfer-Leuchtmittel des Fahrzeugs beibehalten und in die neuen Baugruppen eingesetzt werden müssen, da diese nicht im Lieferumfang enthalten sind.

Sicherheitshinweise

• Lesen Sie das gesamte Handbuch vor der Inbetriebnahme oder Wartung.
• Tragen Sie während der Montage eine ANSI-geprüfte Schutzbrille und strapazierfähige Arbeitshandschuhe.
• Arbeiten Sie nur in einem sauberen und gut beleuchteten Bereich.
• Führen Sie die Montage nicht durch, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
• Halten Sie Kinder vom Arbeitsbereich fern.

Montage und Austausch

1. Öffnen Sie die Heckklappe und entfernen Sie die zwei Befestigungsschrauben der vorhandenen Rückleuchte.
2. Entnehmen Sie die werkseitige Rückleuchten-Baugruppe und lösen Sie die Fassungen und Leuchtmittel. Behalten Sie die originalen Rückfahrscheinwerfer-Leuchtmittel bei.
3. Entfernen Sie alle anderen Leuchtmittel aus der alten Baugruppe.

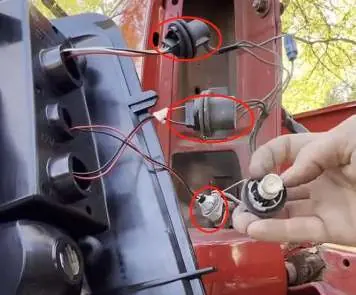

4. Verbinden Sie den Kabelbaum der neuen Leuchte mit dem Anschlussblock des Fahrzeugs (außer für das Rückfahrlicht).
5. Schrauben Sie den Sockel des Kabelbaums in das Leuchtengehäuse.
6. Setzen Sie die neue Baugruppe ein, schließen Sie den Kabelbaum an und testen Sie die Funktion aller Lichter.
7. Befestigen Sie die Baugruppe wieder mit den zwei Schrauben.

Fehlerbehebung bei Kondenswasser

Sollte sich Kondenswasser in den Rückleuchten bilden, prüfen Sie folgende Punkte:

• Stellen Sie sicher, dass alle Entlüftungsöffnungen frei von Blockaden sind. Schalten Sie die Lichter für 20 Minuten ein, um die Temperatur zu erhöhen und Feuchtigkeit zu verdampfen.
• Bei undichten Dichtungen an den Fassungen: Entfernen Sie die Leuchtmittel, lassen Sie die Feuchtigkeit entweichen und beschleunigen Sie den Prozess ggf. mit einem Haartrockner.
• Bei hartnäckiger Feuchtigkeit: Platzieren Sie ein Silica-Gel-Trockenmittelpaket im Inneren der Rückleuchte.

Technische Daten

• Material: PC+PMMA
• Spannung: DC 12V
• Lichtquelle: LED
• Kompatibilität: Chevrolet Silverado 1500/1500 HD (2003-2006), 2500/2500 HD (2003-2006), 3500 (2004-2006), Chevy Classic (2007)
