Bedienungsanleitung für mXion DGK 1-Kanal-Funk-Rückmeldemodul
Schnellstartanleitung für das mXion DGK Funk-Rückmeldemodul. Erfahren Sie alles über Anschluss, Konfiguration, CV-Programmierung und Fehlerbehebung für dieses wetterfeste Modul.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das mXion DGK ist ein universelles, analog und digital einsetzbares Rück- und Belegtmelder-Modul mit integriertem Funkmodul und Reed-Kontakt. Es ist für den Einsatz in Modellbahnanlagen konzipiert, insbesondere für LGB-Gleise. Vor der Inbetriebnahme ist sicherzustellen, dass die Ausgangsspannungen zu den Verbrauchern passen, um Schäden zu vermeiden. Das Gerät ist nicht für Kinder unter 15 Jahren geeignet.
Produktbeschreibung
Das Modul verfügt über eine voll vergossene Elektronik, die es wetterfest macht. Es beinhaltet einen vollwertigen Decoder und einen Reed-Kontakt, der durch externe Magnete (z.B. Lokmagnete) ausgelöst werden kann. Das integrierte Funkmodul sendet Schaltbefehle oder Rückmeldeadressen an die Zentrale, was den Verkabelungsaufwand erheblich reduziert.
Anschluss
Der Anschluss erfolgt über zwei Kabel direkt am digitalen Gleis. Das Modul wird zwischen den Gleisen platziert und verschraubt. Nach dem Einschalten benötigt das Modul ca. 2 Sekunden zum Starten, bevor es auf Magnete reagiert. Achten Sie bei der Montage darauf, dass keine Kurzschlüsse durch Schrauben oder Metallteile entstehen.
Einstellungen und Programmierung
Die Konfiguration erfolgt über DCC mittels Programmiergleis oder POM (Programming on Main). Das Modul unterstützt verschiedene Modi:
- Modus 0: Feedback (Weichenadresse melden)
- Modus 1: Weichen-Schaltbefehl
- Modus 2: Belegtmelder (Standard bei Auslieferung)
Die Adressberechnung erfolgt analog zu Weichenadressen. Für Adressen unter 256 wird die Adresse in CV2 eingetragen, bei höheren Adressen werden CV1 (hoch) und CV2 (tief) verwendet.
Technische Daten
- Spannung: 7-27V DC/DCC oder 5-18V AC
- Stromaufnahme: 20mA
- Temperaturbereich: -20 bis 80 Grad Celsius
- Abmessungen: 1,4 x 4,5 x 3,5 cm
Fehlerbehebung und Wartung
Bei Betrieb unter 0 Grad Celsius sollte das Modul aus einer beheizten Umgebung kommen, um Kondenswasserbildung zu vermeiden. Firmware-Updates können über den mXion-Updater durchgeführt werden. Bei technischen Fragen oder Problemen mit dem Funkmodul (prüfbar über CV10) wenden Sie sich bitte an den Hersteller unter [email protected] oder [email protected].
Herstellerinformationen
mXion Modellbahntechnik
Praktische Hilfe
Typische Probleme
Modul reagiert nicht auf Magnete
Stellen Sie sicher, dass das Modul bereits 2 Sekunden eingeschaltet ist und die Verzögerungszeit korrekt eingestellt wurde.
Kurzschluss nach Montage
Prüfen Sie, ob die Befestigungsschrauben oder Metallteile am Gleis einen Kurzschluss verursachen.
Funkmodul startet nicht korrekt
Überprüfen Sie den Status über CV10 (0 = Fehler, 1 = OK) und stellen Sie sicher, dass der Funkkanal mit der Zentrale übereinstimmt.
Vor der Verwendung
- Prüfen Sie, ob die Ausgangsspannungen zu Ihren Verbrauchern passen.
- Stellen Sie sicher, dass die Firmware auf dem neuesten Stand ist.
- Montieren Sie das Modul an einem geschützten, trockenen Ort.
- Stellen Sie sicher, dass keine Kurzschlüsse durch Metallteile entstehen.
- Prüfen Sie die Übereinstimmung des Funkkanals mit der Zentrale.
Technische Daten in der Praxis
- Stromaufnahme
- Geringer Verbrauch von 20mA.
Abbildungen und Diagramme

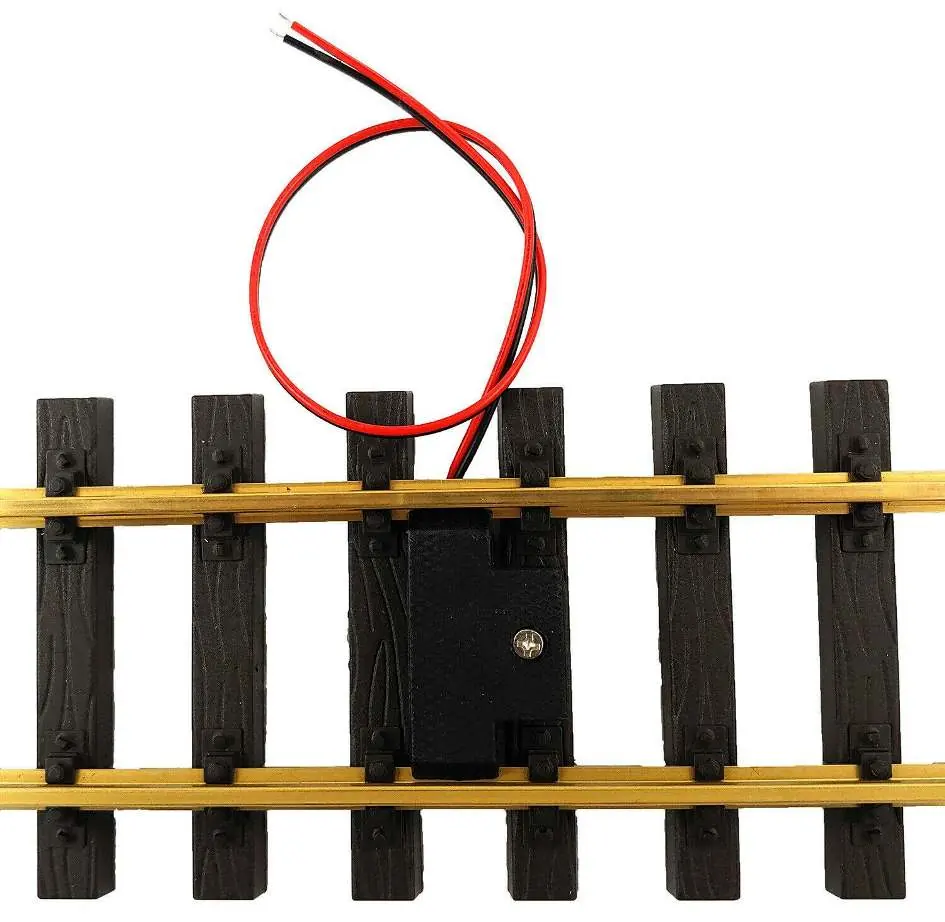

- Das Bild zeigt den Anschluss der zwei Kabel an das Digitalgleis.
- Die Markierung zeigt die exakte Position des Reed-Sensors, der durch Lokmagnete ausgelöst wird.
Modellkompatibilität
- Kompatibel mit allen analogen und digitalen Systemen.
- Ideal für die Verwendung mit mXion 30Z Zentralen.
- Geeignet für den Einbau in LGB-Gleise.
