Bedienungsanleitung für Burley 1-WHEEL Stroller Kit

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Sicherheitsanweisungen für das Burley 1-WHEEL Stroller Kit, das mit den Modellen D'Lite, Solo, Encore, Cub, Honeybee und Tailwagon kompatibel ist. Vor der Verwendung ist es zwingend erforderlich, sowohl dieses Handbuch als auch das Handbuch des jeweiligen Fahrradanhängers zu lesen. Sicherheitshinweise umfassen die Verwendung des Haltegurts, die korrekte Beladung, die Nutzung der Feststellbremse und das Verbot der Nutzung auf unebenen Flächen wie Treppen oder Rolltreppen.

Installation

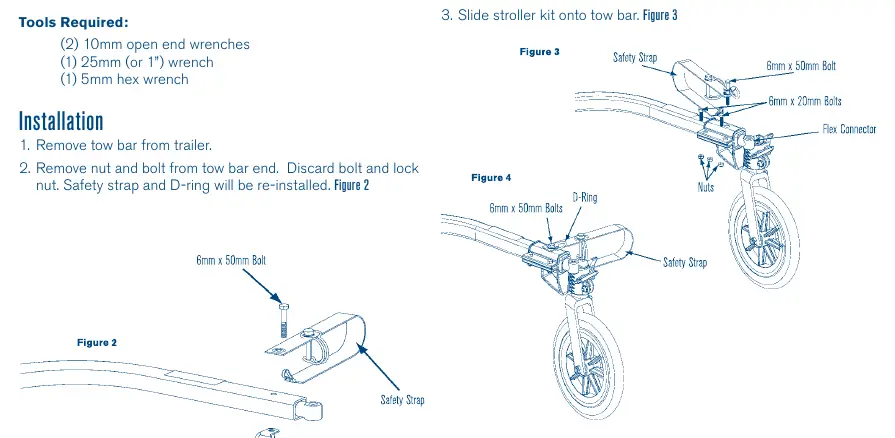

Für die Montage werden zwei 10-mm-Gabelschlüssel, ein 25-mm-Schlüssel (oder 1 Zoll) sowie ein 5-mm-Inbusschlüssel benötigt.

1. Entfernen Sie die Deichsel vom Anhänger.
2. Entfernen Sie Mutter und Bolzen vom Ende der Deichsel.
3. Schieben Sie das Stroller-Kit auf die Deichsel.
4. Platzieren Sie den D-Ring und den Sicherheitsgurt auf dem mitgelieferten 6mm x 50mm Bolzen. Richten Sie die Löcher im Stroller-Kit, der Deichsel und dem Flex-Verbinder aus und setzen Sie den Bolzen ein. Sichern Sie ihn mit der Mutter.
5. Installieren Sie zwei kürzere Bolzen durch die Seite der Schwenkvorrichtung und sichern Sie diese mit Muttern.
6. Führen Sie das Ende des Haltegurts um die Mitte des Lenkers durch die Schlaufe und ziehen Sie ihn fest.
7. Schieben Sie die Deichsel in die Anhängeraufnahmen, richten Sie die Löcher aus, stecken Sie den Sicherungsstift durch und verriegeln Sie den Sicherungsbügel.

Spureinstellung

Wenn der Anhänger nicht geradeaus läuft, führen Sie folgende Schritte aus:

1. Sichern Sie das Stroller-Rad in der Stroll-Position.
2. Lösen Sie den Bolzen mit einem 5-mm-Inbusschlüssel.
3. Drehen Sie die Buchse mit einem 25-mm-Schlüssel, bis das Rad vertikal steht.
4. Feinjustierung vornehmen, bis der Anhänger gerade rollt.
5. Bolzen wieder festziehen.

Umrüstung von Stroller- auf Anhängerbetrieb

1. Betätigen Sie die Feststellbremse und sichern Sie das Rad in der Bike-Position.
2. Richten Sie das hintere Deichselloch mit der hinteren Aufnahme aus, stecken Sie den Sicherungsstift durch und verriegeln Sie den Bügel.
3. Montieren Sie die Deichsel und die Kupplung am Fahrrad.

Wartung

• Schmieren Sie die Stroller-Rad-Einheit zweimal jährlich bei normalem Gebrauch oder monatlich bei feuchten/salzigen Bedingungen.
• Überprüfen Sie monatlich den Lenker, die Aufnahmen, die Feststellbremse und das Rad.
• Kontaktieren Sie Burley für Ersatzteile unter www.burley.com oder telefonisch unter (541) 687-1644.
