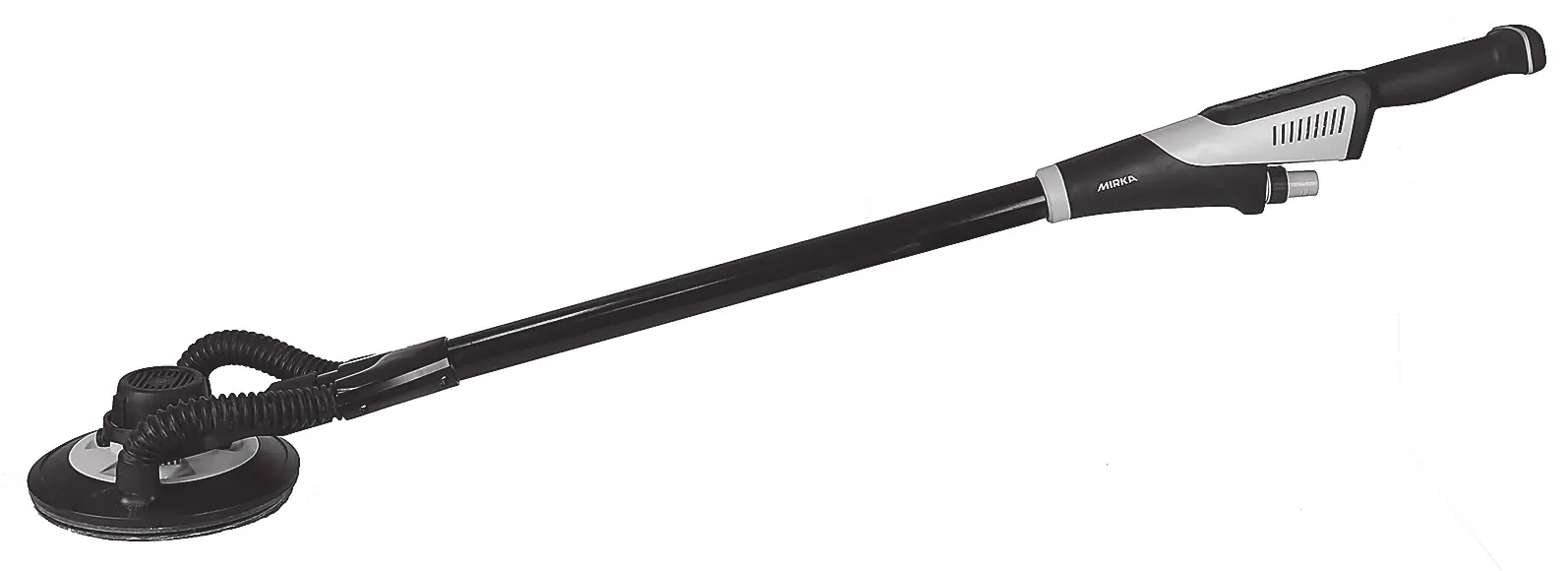

Übersicht der Bedienelemente und Komponenten

Seite 19

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Mirka LEROS 950XCV und LEROS-S 950XCV Wand- und Deckenschleifer. Vor der Inbetriebnahme müssen die Sicherheitshinweise sorgfältig gelesen werden. Das Gerät ist für den professionellen Einsatz konzipiert und sollte nur mit originalen Mirka-Zubehörteilen verwendet werden.

Produktbeschreibung

Der Mirka LEROS ist ein elektrischer Wand- und Deckenschleifer. Er verfügt über eine variable Drehzahlregelung (4.000 bis 8.000 U/min) und ist mit Bluetooth-Technologie zur Verbindung mit der myMirka-App ausgestattet.

Inbetriebnahme

Stellen Sie sicher, dass das Gerät beim Auspacken unbeschädigt ist.
Überprüfen Sie, ob der Schleifteller korrekt montiert und festgezogen ist.
Schließen Sie das Netzkabel an eine geerdete Steckdose (100-240 VAC) an.
Für eine staubfreie Arbeitsumgebung wird die Verwendung eines Mirka-Absauggeräts empfohlen. Das Netzkabel des Schleifers kann direkt an die Steckdose des Absauggeräts angeschlossen werden, um die automatische Startfunktion zu nutzen.

Bedienung und LED-Anzeigen

Die Steuerung erfolgt über Tasten am Griff. Die LED-Anzeige gibt Auskunft über den Betriebszustand:

Grün leuchtend: Gerät ist eingeschaltet und betriebsbereit.
Grün/Rot blinkend: Anzeige der gewählten Geschwindigkeit.
Rot leuchtend: Überhitzungsschutz aktiv.
Grün/Rot schnell blinkend: Spannung außerhalb des zulässigen Bereichs.

Wartung und Instandhaltung

Trennen Sie vor allen Wartungsarbeiten die Stromversorgung. Verwenden Sie nur Original-Ersatzteile von Mirka.

Austausch des Schleiftellers und der Schnittstelle

Entfernen Sie die 8 Schrauben.
Nehmen Sie die Schnittstelle ab.
Entfernen Sie die Abdeckkappe und lösen Sie die Schraube, um den Schleifteller zu entfernen.
Montieren Sie den neuen Schleifteller und ziehen Sie die Schraube mit einem 19-mm-Sechskantschlüssel fest.
Bringen Sie die Abdeckkappe und eine neue Schnittstelle wieder an.

Austausch der Bremsdichtung

Wenn die Bremsdichtung verschlissen ist, kann dies zu Fehlfunktionen führen. Entfernen Sie den Schleifteller, ziehen Sie die alte Dichtung aus der Nut und setzen Sie eine neue ein.

Fehlerbehebung

Gerät startet nicht: Überprüfen Sie das Netzkabel und die Sicherung.
LED blinkt rot/grün: Falsche Netzspannung.
Leistungsabfall/Überhitzung: Reduzieren Sie die Belastung und lassen Sie das Gerät abkühlen.

Technische Daten

Leistung: 250 W
Drehzahl: 4.000 – 8.000 U/min
Schleiftellergröße: Ø 225 mm
Gewicht: 3,2 kg (LEROS-S) / 3,5 kg (LEROS)

Praktische Hilfe

Typische Probleme

LED blinkt rot und grün

Das Gerät ist an eine Steckdose mit falscher Spannung angeschlossen. Schließen Sie es an eine Steckdose mit der korrekten Nennspannung an.

Kein Licht an der LED-Anzeige

Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist und ob die Sicherung der Stromquelle intakt ist.

Gerät wird langsamer (4.000 U/min) und LED leuchtet rot

Überhitzung durch zu hohe Belastung. Reduzieren Sie den Druck auf das Gerät, bis es wieder die normale Geschwindigkeit erreicht.

Vor der Verwendung

Stellen Sie sicher, dass das Gerät unbeschädigt ist.
Prüfen Sie, ob der Schleifteller korrekt montiert und festgezogen ist.
Verwenden Sie ein geeignetes Schleifmittel und zentrieren Sie es auf dem Teller.
Schließen Sie das Gerät an eine geerdete Steckdose an.
Verbinden Sie das Gerät mit einem Absauggerät für staubfreies Arbeiten.

Technische Daten in der Praxis

Schleiftellergröße: Ø 225 mm für effizientes Schleifen großer Flächen.

Abbildungen und Diagramme

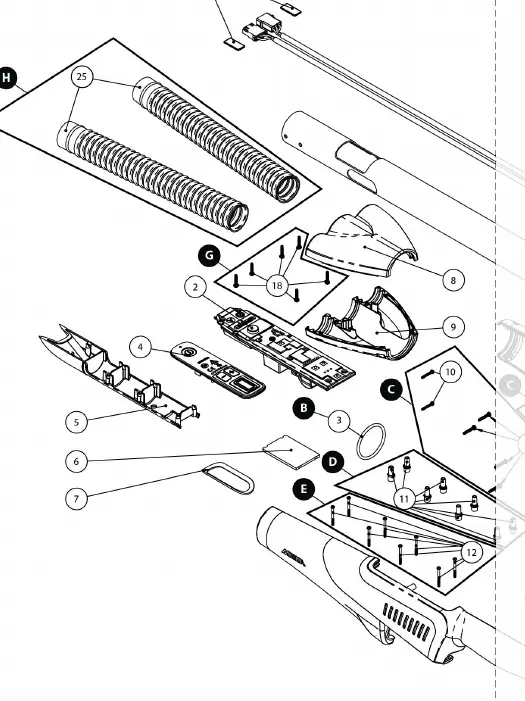

Explosionszeichnung des Griffs zeigt die Anordnung von Schaltern, Kabeln und Gehäuseteilen.

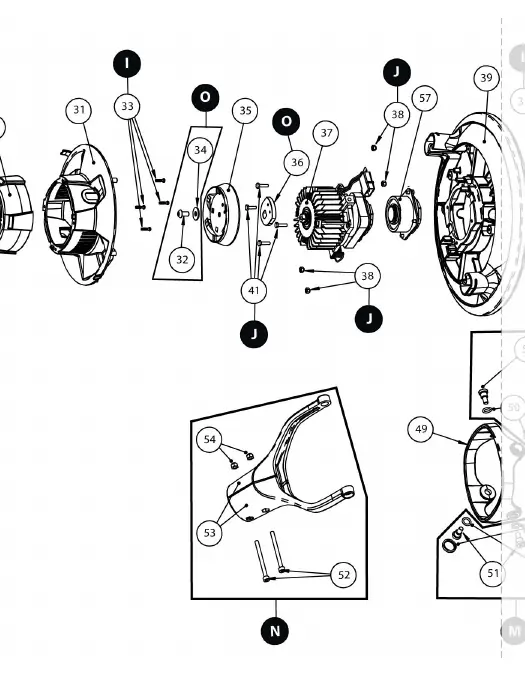

Explosionszeichnung des Schleifkopfes zeigt Motor, Lager und Schleifteller-Montage.
Abbildung 2 zeigt die Bedienoberfläche mit LED-Anzeige, Start/Stopp-Taste und Geschwindigkeitsregelung.

Modellkompatibilität

Verwenden Sie nur Original-Mirka-Schleifteller.
Verwenden Sie nur Original-Mirka-Netzkabel.
Das Gerät ist für den Betrieb mit einem Mirka-Absauggerät optimiert.
