Installationsanleitung für MFL Elwood LED 12V Wandleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der MFL Elwood LED 12V Wandleuchte. Die Leuchte ist für den Betrieb mit 12V AC/DC ausgelegt und erfordert einen externen Transformator oder LED-Treiber (SELV-Typ, separat erhältlich). Die Installation muss zwingend durch einen zugelassenen Elektriker unter Einhaltung der lokalen Verkabelungsvorschriften erfolgen. Die Leuchte besitzt die Schutzart IP67, was bei der Montage unbedingt beachtet werden muss.

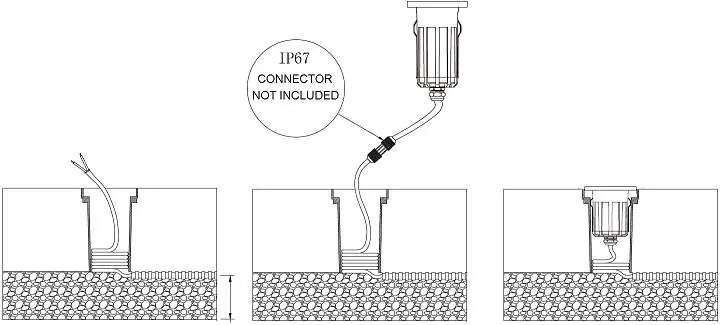

Installation mit Einbaudose

1. Schalten Sie die Stromzufuhr zum Transformator oder LED-Treiber aus.
2. Entfernen Sie die Einbaudose von der Leuchte.
3. Schneiden Sie ein Loch in den Installationsbereich gemäß den Spezifikationen für die Einbaudose.
4. Sichern Sie die Einbaudose im Installationsbereich und dichten Sie diese mit Beton ab. Die Vorderseite der Leuchte sollte bündig mit der Bodenoberfläche abschließen.
5. Verbinden Sie das Ausgangskabel des Transformators mit der Leuchte über einen IP67-Stecker (nicht im Lieferumfang enthalten). Verwenden Sie bei Bedarf zusätzliches Silikon, um die IP67-Dichtigkeit zu gewährleisten.
6. Drücken Sie die LED-Leuchte in die Einbaudose, bis die Federn in den Schlitzen einrasten.
7. Schalten Sie die Stromversorgung wieder ein.

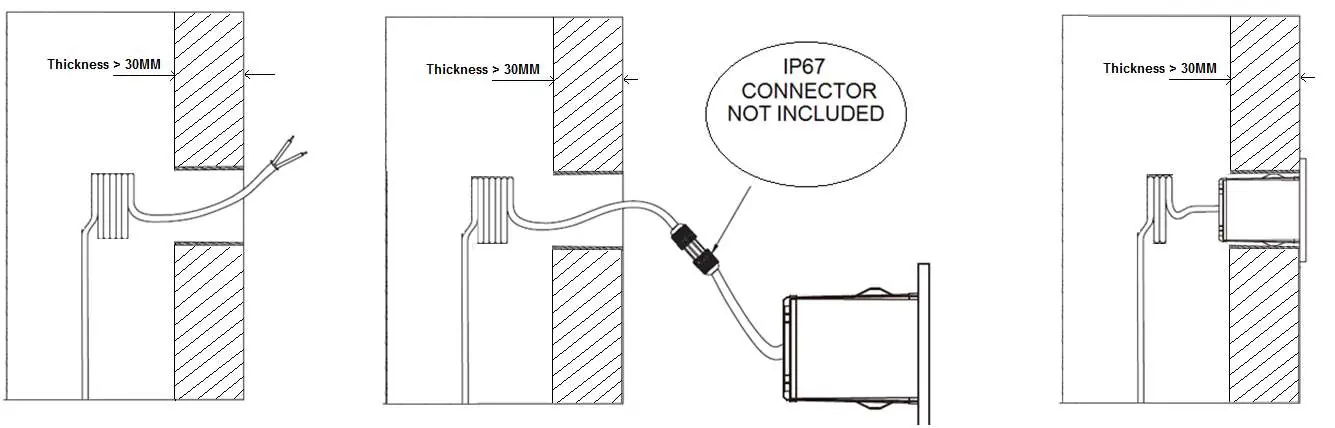

Installation mit Federklemmen

1. Schalten Sie die Stromzufuhr zum Transformator oder LED-Treiber aus.
2. Entfernen Sie die Einbaudose von der Leuchte.
3. Schneiden Sie ein Loch in den Installationsbereich (Wandstärke muss mehr als 30 mm betragen).
4. Verbinden Sie das Ausgangskabel des Transformators mit der Leuchte über einen IP67-Stecker (nicht im Lieferumfang enthalten).
5. Drücken Sie die Federklemmen zusammen und setzen Sie die Leuchte in die Öffnung ein, bis der obere Rand bündig an der Wand anliegt.
6. Schalten Sie die Stromversorgung wieder ein.

Verkabelung

Die Verkabelung muss korrekt erfolgen, um Schäden zu vermeiden:

• Negativ: Schwarzes Kabel
• Positiv: Rotes Kabel
• Eingangsspannung: +12VDC

Sicherheitshinweise

• Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist und die Leuchte abgekühlt ist, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.
• Wählen Sie einen Installationsort fern von Gefahrenquellen.
• Vermeiden Sie den Kontakt der Leuchte mit korrosiven Chemikalien.
• Ersetzen Sie beschädigte Lampenschirme sofort, um die IP67-Schutzart aufrechtzuerhalten.

Technische Daten

• Modelle: 237005 (Rund), 237006 (Quadratisch)
• Spannung: 12V AC/DC
• Leistung: 5W Max.
• Schutzart: IP67 (Staubdicht und Schutz gegen zeitweiliges Untertauchen)
• Stoßfestigkeit: IK08
• Lichtquelle: CREE LEDs, 3000K, 300lm
