Bedienungsanleitung für MFL Glebe LED 12V Up/Down Spot
Schnelle Anleitung zur Installation und Einstellung des MFL Glebe LED 12V Up/Down Spot (SKU 237016). Erfahren Sie alles über die korrekte Verkabelung, IP65-Schutzanforderungen und die Winkeleinstellung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb des MFL Glebe LED 12V Up/Down Spot (SKU 237016). Das Gerät ist für den Innen- und Außenbereich geeignet und verfügt über die Schutzart IP65. Die Installation muss zwingend durch einen zugelassenen Elektriker erfolgen, um die Sicherheit und die Garantie zu gewährleisten.
Installation
- Stellen Sie sicher, dass der Stromkreis ausgeschaltet ist, bevor Sie mit Arbeiten beginnen.
- Lösen Sie die zwei Schraubenmuttern (E), um die Montagehalterung (B) vom Gehäuse (D) zu entfernen.
- Verwenden Sie die Halterung als Schablone, um die Bohrpositionen zu markieren. Bohren Sie Löcher und setzen Sie die Kunststoffdübel (A) ein.
- Befestigen Sie die Halterung mit geeigneten Schrauben (C) und Dübeln (A) an der Montagefläche.
- Verbinden Sie das Ausgangskabel des Transformators/LED-Treibers (nicht enthalten) mit dem Eingangskabel der Leuchte über einen IP65-konformen Anschluss (F, nicht enthalten).
- Verkabelung: Schwarz = Negativ (-), Rot = Positiv (+ 12VDC).
- Setzen Sie die Leuchte wieder auf die Halterung.
Einstellung

- Vertikale Ausrichtung: Lösen Sie die Inbusschrauben (G) mit einem M2-Inbusschlüssel (H, nicht enthalten), um den Kopf nach oben oder unten zu neigen.
- Horizontale Ausrichtung: Drehen Sie den LED-Kopf (I) von Hand in die gewünschte Position.
Sicherheit und Wartung
- Schalten Sie vor Wartungs- oder Reinigungsarbeiten immer den Strom ab und lassen Sie die Leuchte vollständig abkühlen.
- Vermeiden Sie den Kontakt mit ätzenden Chemikalien.
- Ersetzen Sie beschädigtes Schutzglas sofort, um die IP65-Schutzart zu erhalten.
- Stellen Sie sicher, dass der Montagepunkt das doppelte Gewicht der Leuchte tragen kann.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Verkabelung (Schwarz auf Negativ, Rot auf Positiv) und stellen Sie sicher, dass der Transformator/LED-Treiber korrekt angeschlossen ist.
Stellen Sie sicher, dass alle Anschlüsse mit einem IP65-konformen Verbinder (F) gesichert sind. Gegebenenfalls muss zusätzlicher Silikonkleber verwendet werden.
Das Glas muss ersetzt werden, um die IP65-Schutzart aufrechtzuerhalten. Betreiben Sie die Leuchte nicht mit beschädigtem Glas.
Vor der Verwendung
- Stromkreis vor Arbeitsbeginn ausschalten
- Installation durch einen zugelassenen Elektriker durchführen lassen
- Alle Komponenten auf Vollständigkeit prüfen
- Montagefläche auf Tragfähigkeit prüfen (muss 2x das Gewicht tragen)
- IP65-konformen Verbinder für die Verkabelung bereithalten
Abbildungen und Diagramme

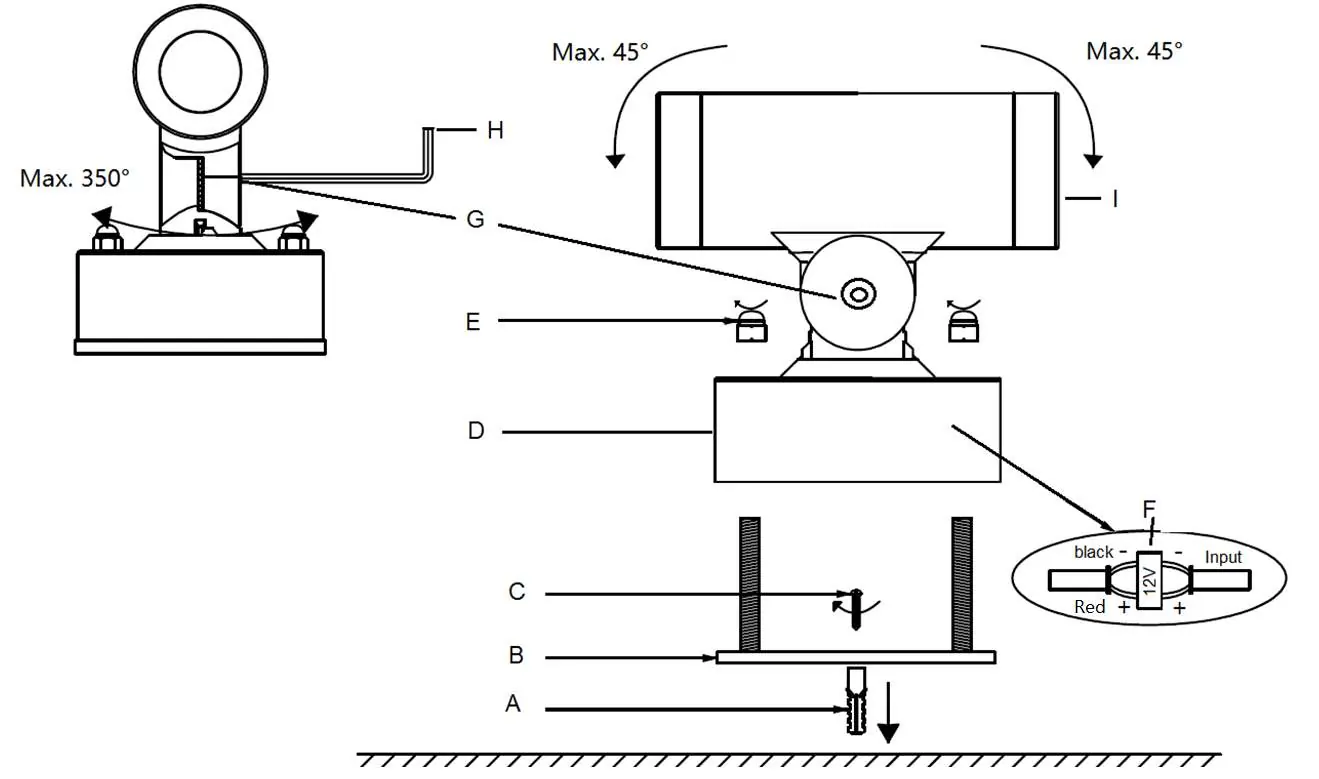

- Die Abbildung zeigt die Montagehalterung (B), die mit Schrauben (C) und Dübeln (A) befestigt wird.
- Das Verkabelungsschema zeigt den Anschluss des 12V-Treibers an die Leuchte (Schwarz zu -, Rot zu +).
- Die Einstellmöglichkeiten umfassen eine vertikale Neigung (max. 45°) mittels Inbusschraube (G) und eine horizontale Drehung (max. 350°) des Kopfes.
Modellkompatibilität
- Erfordert einen externen 12V AC/DC Transformator/LED-Treiber (nicht im Lieferumfang enthalten).
- Installation muss den lokalen Verkabelungsregeln entsprechen (z.B. AS/NZS 3000).
