Montageanleitung für Maxax MX19171-8BK-P Kronleuchter
Detaillierte Montage- und Installationsanleitung für den Maxax MX19171-8BK-P Kronleuchter. Enthält Schritt-für-Schritt-Anweisungen zur Verkabelung, Montage der Komponenten und Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Maxax MX19171-8BK-P ist ein Kronleuchter, der für eine 110-130V/60Hz Stromversorgung ausgelegt ist. Die Installation erfordert die Montage der Lampenarme, die Verkabelung gemäß Schaltplan und die Befestigung an der Decke. S. 2
Wichtigste Schritte
- Strom am Hauptschalter ausschalten. S. 2
- Kabel anschließen: Schwarz an L (+), Weiß an N (-). S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 110-130V/60Hz | Betriebsspannung | S. 2 |
| Leuchtmittel | E12, max 60W | Maximal zulässige Leistung pro Leuchtmittel | S. 2 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Titelseite S. 1
- Montageanleitung S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Montage und Installation des Maxax MX19171-8BK-P Kronleuchters. Es wird dringend empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptschalter unterbrochen werden. Beachten Sie, dass alle Glaskomponenten zerbrechlich sind und vorsichtig gehandhabt werden müssen.
Lieferumfang
- Montagehalterung (Mounting Bracket)
- Baldachin (Canopy)
- Aufhängungskette (Sling Chain)
- Zentralrohr (Central Pipe)
- Kristalle (155 Stück)
- Lampenarme (Typ 1 und 2)
- Zweige (Twigs 1 und 2)
- Dekorative Abdeckung und Kristallkugel
Montage und Installation
- Vorbereitung: Schalten Sie den Strom am Hauptschalter ab.
- Schritt 1: Schrauben Sie die Abdeckung ab, bereiten Sie die Kabel vor und ziehen Sie sie fest.
- Schritt 2: Befestigen Sie die Lampenarme am Hauptrahmen.
- Schritt 3: Verbinden Sie die Kabel (siehe Elektrischer Anschluss).
- Schritt 4-6: Schrauben Sie die zentralen Komponenten und das Rohr zusammen.
- Schritt 7: Befestigen Sie die Montagehalterung an der Deckenanschlussdose mit den mitgelieferten Schrauben und montieren Sie den Baldachin.
- Schritt 8: Setzen Sie die Kristalle ein und biegen Sie die Haltestifte um.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß dem beiliegenden Schaltplan. Das schwarze Kabel ist mit dem positiven (+) Leiter (L) zu verbinden, das weiße Kabel mit dem negativen (-) Leiter (N). Stellen Sie sicher, dass alle Verbindungen den Sicherheitsstandards entsprechen, um Brandgefahr zu vermeiden.
Technische Daten
- Spannung: 110-130V / 60Hz
- Leuchtmittel: E12 Fassung
- Maximale Leistung: 60W pro Leuchtmittel
Praktische Hilfe
Typische Probleme
Brandgefahr bei falscher Verkabelung
Stellen Sie sicher, dass die Kabel gemäß dem Schaltplan (Schwarz an L, Weiß an N) korrekt verbunden sind und den Sicherheitsstandards entsprechen.
Beschädigung der Glaskomponenten
Gehen Sie beim Umgang mit allen Glasteilen und Lampen äußerst vorsichtig vor, da diese zerbrechlich sind.
Vor der Verwendung
- Stromzufuhr am Hauptschalter vollständig unterbrechen.
- Alle Teile gemäß der Stückliste auf Vollständigkeit prüfen.
- Qualifizierten Elektriker für die Installation hinzuziehen.
- Sicherstellen, dass die Deckenanschlussdose das Gewicht tragen kann.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- E12 Fassung, maximal 60W pro Leuchtmittel.
Abbildungen und Diagramme

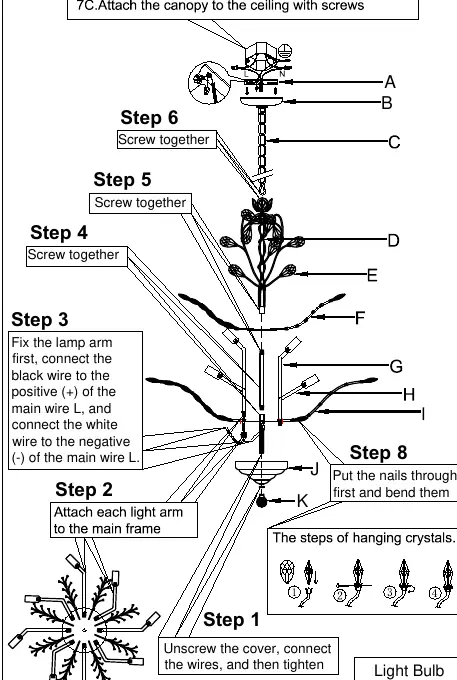

- Das Diagramm zeigt die schrittweise Montage der Lampenarme, des Zentralrohrs und der Aufhängung.
- Der Schaltplan verdeutlicht die Verbindung der schwarzen und weißen Kabel mit den entsprechenden Leitern (L/N).
Modellkompatibilität
- Nicht für den Betrieb mit Leuchtmitteln über 60W geeignet.
- Produkt enthält Blei (Kalifornien Proposition 65 Warnung) - Hände nach Kontakt waschen.
