Montageanleitung für Kronleuchter Maxax 19186-1BN

Erfahren Sie, wie Sie den Maxax 19186-1BN Kronleuchter sicher montieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Schaltpläne und technische Daten für eine korrekte Installation.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Maxax 19186-1BN ist ein Kronleuchter für den Innenbereich, der mit einem E26-Leuchtmittel (max. 60W) betrieben wird. Die Installation erfordert den Anschluss an das Stromnetz (L, N, Erdung) und sollte idealerweise durch einen Elektriker erfolgen. S. 2

Wichtigste Schritte

  • Stromzufuhr am Hauptsicherungskasten unterbrechen. S. 2
  • Kabel gemäß Schaltplan anschließen (L, N, Erdung). S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Leuchtmittelsockel E26 Standard-Schraubfassung S. 2
Maximale Leistung 60W Maximale Wattzahl pro Leuchtmittel S. 2
Spannung 110-130V Betriebsspannung S. 2
Weitere 1 Antworten anzeigen Weniger anzeigen

Wo es im PDF steht

  • Titelseite S. 1
  • Montageanleitung und Schaltplan S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Montage und den elektrischen Anschluss des Kronleuchters Maxax 19186-1BN. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptsicherungskasten zwingend unterbrochen werden. Es wird dringend empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen.

Lieferumfang

  • A: Montagehalterung (1 Stk.)
  • B: Baldachin (1 Stk.)
  • C: Abdeckmutter (2 Stk.)
  • D: Kette (1 Stk.)
  • E: Lampenschirm (1 Stk.)

Montage und Installation

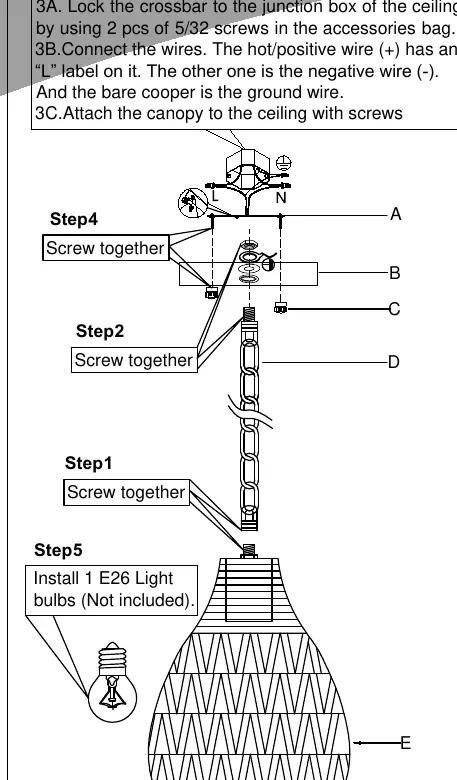

Schritt-für-Schritt Montageanleitung
Schritt-für-Schritt Montageanleitung
  1. Schritt 1: Befestigen Sie die Kette (D) am Lampenschirm (E).
  2. Schritt 2: Verbinden Sie die Kette mit der Halterung.
  3. Schritt 3: Montieren Sie die Montagehalterung (A) mit den beiliegenden Schrauben an der Anschlussdose an der Decke.
  4. Schritt 4: Führen Sie den elektrischen Anschluss durch (siehe Abschnitt Elektrischer Anschluss) und befestigen Sie den Baldachin (B) mit den Abdeckmuttern (C) an der Decke.
  5. Schritt 5: Setzen Sie das E26-Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassung ein.

Elektrischer Anschluss

Der Anschluss muss gemäß den geltenden Sicherheitsstandards erfolgen. Das heiße/positive Kabel (+) ist mit einem L-Etikett gekennzeichnet. Das andere Kabel ist das negative Kabel (-). Das blanke Kupferkabel ist der Schutzleiter (Erdung).

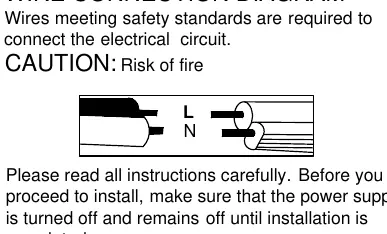

Schaltplan für den elektrischen Anschluss
Schaltplan für den elektrischen Anschluss

Sicherheitshinweise

Achtung: Brandgefahr. Stellen Sie sicher, dass alle Verbindungen korrekt und fest sitzen. Das Produkt enthält Blei (California Proposition 65); waschen Sie nach der Handhabung die Hände. Gehen Sie vorsichtig mit den Glaskomponenten um, da diese zerbrechlich sind.

Technische Daten

Das Gerät ist für Leuchtmittel mit E26-Sockel ausgelegt. Die maximale Leistung beträgt 60W pro Leuchtmittel. Die Betriebsspannung liegt bei 110-130V bei 60Hz.

Praktische Hilfe

Typische Probleme

Brandgefahr bei falscher Verkabelung

Stellen Sie sicher, dass die Kabel gemäß dem Schaltplan korrekt verbunden sind (L, N und Erdung) und die Stromzufuhr während der Installation unterbrochen ist.

Beschädigung der Glaskomponenten

Gehen Sie beim Auspacken und Montieren des Lampenschirms äußerst vorsichtig vor, da das Glas zerbrechlich ist.

Vor der Verwendung

  • Stromzufuhr am Hauptsicherungskasten ausschalten.
  • Prüfen, ob ein E26-Leuchtmittel (max. 60W) vorhanden ist (nicht im Lieferumfang).
  • Sicherstellen, dass die Anschlussdose an der Decke für das Gewicht der Leuchte geeignet ist.
  • Prüfen, ob alle Teile (A-E) gemäß Lieferumfang vorhanden sind.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

110-130V/60Hz
Betriebsspannung und Frequenzbereich für den nordamerikanischen Markt.

Abbildungen und Diagramme

  • Der Schaltplan zeigt die korrekte Zuordnung der Kabel: L (Phase/heiß), N (Neutral) und das blanke Kupferkabel (Erdung).
  • Die Montagezeichnung verdeutlicht die Reihenfolge der Befestigung von Kette, Baldachin und Montagehalterung.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht für die Verwendung mit speziellen Steuergeräten ohne vorherige Prüfung der Kompatibilität geeignet.
