Installationsanleitung für Maxax Indianapolis 4-flammiger Kronleuchter
Detaillierte Installationsanleitung für den Maxax Indianapolis 4-flammigen Kronleuchter (Modell MX19176-4CH-P). Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und die Kristalle anbringen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Maxax Indianapolis Kronleuchter wird durch Montage der Halterung an der Decke, Anschluss der elektrischen Leitungen (L, N, Erdung) und anschließendes Aufhängen der Kristallketten installiert. S. 2
Wichtigste Schritte
- Elektrischer Anschluss S. 2
- Kristalle anbringen S. 2
Wartung und Reset
- Vorsichtiger Umgang mit Glas S. 2
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 110-130V/60Hz | Betriebsspannung | S. 2 |
| Leuchtmittel | 60W max | Maximale Leistung pro Fassung | S. 2 |
| Fassung | E12 | Sockeltyp | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Installationsanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Montage und den elektrischen Anschluss des Maxax Indianapolis Kronleuchters (Modell MX19176-4CH-P). Es wird dringend empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Hauptschalter vollständig unterbrochen ist.
Sicherheitshinweise:
- Schalten Sie den Strom am Sicherungskasten aus.
- Beachten Sie die geltenden elektrischen Sicherheitsstandards (N.E.C.).
- Gehen Sie vorsichtig mit den Glaskomponenten um, da diese zerbrechlich sind.
- Das Produkt enthält Blei (Proposition 65 Warnung); waschen Sie sich nach der Handhabung die Hände und führen Sie das Produkt nicht zum Mund.
Lieferumfang
Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind:
- Montagehalterung (A)
- Baldachin (B)
- Kette (C)
- Abdeckung (D)
- Kronleuchter-Körper (E)
- Lampenschirm (F)
- Zentralrohr (G)
- Kristallketten (verschiedene Typen)
Installationsschritte
- Vorbereitung: Befestigen Sie die Montagehalterung (Crossbar) mit den mitgelieferten Schrauben an der Deckenanschlussdose.
- Montage des Körpers: Schrauben Sie die Komponenten (Zentralrohr, Kronleuchter-Körper) zusammen.
- Elektrischer Anschluss: Verbinden Sie die Kabel gemäß dem Schaltplan. Das stromführende Kabel (L) ist markiert. Das blanke Kupferkabel ist der Schutzleiter (Erdung).
- Befestigung: Bringen Sie den Baldachin an der Decke an und sichern Sie ihn mit den Schrauben.
- Kristalle anbringen: Hängen Sie die Kristallketten mit den Metallringen an die vorgesehenen Öffnungen am Leuchtenkörper.
Technische Daten
- Spannung: 110-130V / 60Hz
- Leuchtmittel: E12 Fassung, maximal 60W
Bei Fragen oder Problemen wenden Sie sich bitte an den Support unter [email protected] oder telefonisch unter 469-312-6428.
Praktische Hilfe
Typische Probleme
Unsicherheit beim elektrischen Anschluss
Beauftragen Sie einen qualifizierten Elektriker. Stellen Sie sicher, dass die Stromzufuhr am Hauptschalter unterbrochen ist.
Beschädigung der Glaskomponenten
Gehen Sie beim Auspacken und Montieren der Glasteile und Kristalle äußerst vorsichtig vor, da diese zerbrechlich sind.
Vor der Verwendung
- Strom am Hauptschalter ausschalten.
- Vollständigkeit der Teile gemäß Liste prüfen.
- Geeignetes Leuchtmittel (E12, max. 60W) bereithalten.
- Sicherstellen, dass die Deckenanschlussdose für das Gewicht der Leuchte geeignet ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Spannung (110-130V/60Hz)
- Die Leuchte ist für das nordamerikanische Stromnetz ausgelegt.
- Leuchtmittel (E12, 60W max)
- Verwenden Sie nur Leuchtmittel mit E12-Sockel, die eine Leistung von 60 Watt nicht überschreiten.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Verbindung der stromführenden (L) und neutralen (N) Kabel sowie des Erdungskabels (blankes Kupfer).

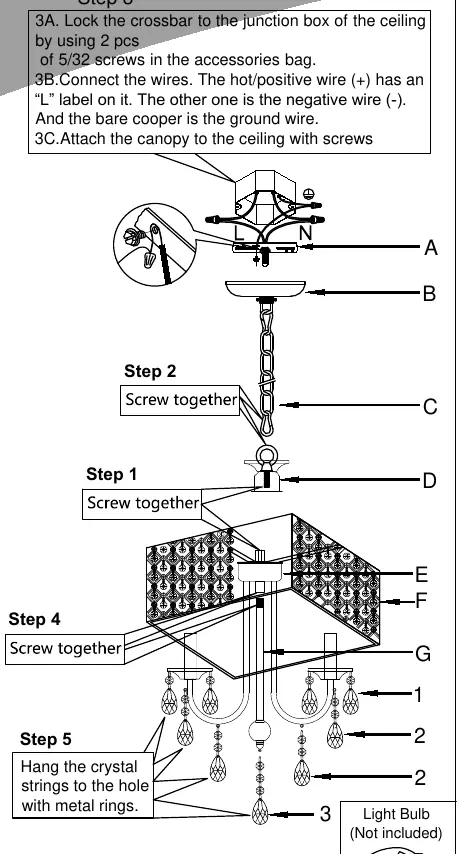

- Die Montagezeichnung verdeutlicht die Reihenfolge der Verschraubung von der Deckenhalterung bis zum Leuchtenkörper.
Modellkompatibilität
- Nicht für den Betrieb mit Leuchtmitteln über 60W geeignet.
- Nur für den Innenbereich geeignet.
