Bedienungsanleitung für Matchmaster 04MM-TB08 Full-Motion TV-Wandhalterung
Erfahren Sie, wie Sie die Matchmaster 04MM-TB08 Full-Motion TV-Wandhalterung sicher installieren und einstellen. Dieser Leitfaden enthält Montageschritte, VESA-Kompatibilität und Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Matchmaster 04MM-TB08 ist eine voll bewegliche TV-Wandhalterung für Bildschirme bis zu 80 Zoll und einem maximalen Gewicht von 50 kg. Vor der Installation ist sicherzustellen, dass die Wand das Gewicht des Fernsehers und der Halterung tragen kann. Die Montage sollte nur von qualifiziertem Fachpersonal durchgeführt werden.
Sicherheitshinweise
- Überschreiten Sie niemals das angegebene Maximalgewicht von 50 kg.
- Verwenden Sie nur die mitgelieferten Befestigungsteile.
- Die Halterung ist ausschließlich für den Innenbereich bestimmt.
- Überprüfen Sie alle Schrauben und Verbindungen regelmäßig (mindestens alle drei Monate) auf festen Sitz.
- Halten Sie Kleinteile von Kindern fern, da Erstickungsgefahr besteht.
Montage und Installation
Die Installation unterscheidet sich je nach Wandbeschaffenheit (Holzständerwand oder Massivwand aus Beton/Ziegel):
Wandmontage
- Holzständerwand: Verwenden Sie einen Bohrer mit 4,5 mm Durchmesser und bohren Sie 55 mm tief.
- Massivwand (Beton/Ziegel): Verwenden Sie einen Bohrer mit 10 mm Durchmesser und bohren Sie 60 mm tief.
TV-Montage
Wählen Sie die passenden Schrauben (M5, M6 oder M8) basierend auf den Gewindebohrungen Ihres Fernsehers. Nutzen Sie die beiliegenden Unterlegscheiben (M-F) und Distanzstücke (M-G, M-H), um eine sichere Verbindung zwischen den Schienen (B) und dem TV-Gerät herzustellen.
Einstellung und Betrieb
Nach der Montage kann der Fernseher in der Neigung (+10°/-20°) und horizontal (+3°/-3°) sowie im Schwenkbereich (bis zu 120°) angepasst werden. Verwenden Sie den mitgelieferten Inbusschlüssel (C), um die Gelenke nach der Positionierung festzuziehen.
Technische Daten
- VESA-Kompatibilität: 200x200, 300x300, 400x200, 400x400, 600x400 mm
- Maximale Traglast: 50 kg
- Maximale Bildschirmgröße: 80 Zoll
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Halterung sitzt locker an der Wand
Überprüfen Sie, ob die Wandbeschaffenheit für die gewählten Dübel geeignet ist und ziehen Sie die Wandschrauben nach.
TV lässt sich schwer neigen oder schwenken
Lockern Sie die Gelenkschrauben leicht mit dem Inbusschlüssel (C) und ziehen Sie diese nach der gewünschten Ausrichtung wieder fest.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Stückliste vorhanden sind.
- Stellen Sie sicher, dass die Wand das Gewicht von 50 kg tragen kann.
- Wählen Sie den passenden Bohrer für den Wandtyp (4,5 mm für Holz, 10 mm für Beton).
- Prüfen Sie die VESA-Maße Ihres Fernsehers.
- Verwenden Sie eine Wasserwaage für eine gerade Montage.
Abbildungen und Diagramme

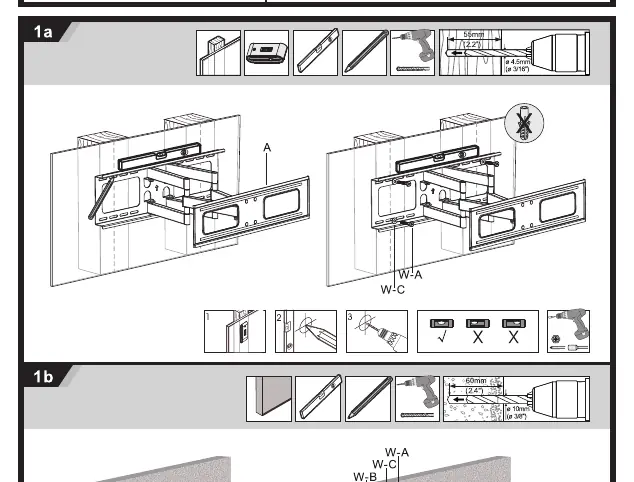

- Schritt 1a/1b: Montage der Wandplatte an Holz- oder Betonwänden.
- Schritt 2: Befestigung der Schienen am Fernseher unter Verwendung der korrekten Schrauben und Distanzstücke.
- Schritt 5: Feinjustierung der Neigung und Ausrichtung mit dem Inbusschlüssel.
Modellkompatibilität
- Unterstützt VESA-Muster: 200x200, 300x300, 400x200, 400x400, 600x400.
- Maximales TV-Gewicht: 50 kg.
- Maximale Bildschirmdiagonale: 80 Zoll.
