Die Matchmaster 04MM-SB01 ist eine universelle Halterung für Soundbars, die entweder direkt an der Wand oder an einem bestehenden TV-Halterungssystem montiert werden kann. Die maximale Traglast beträgt 15 kg. Eine fachgerechte Installation ist zwingend erforderlich, um Verletzungen oder Sachschäden zu vermeiden. Überprüfen Sie vor der Montage alle Teile auf Vollständigkeit und stellen Sie sicher, dass die Wand oder der TV-Halter für das Gewicht der Soundbar ausgelegt ist.
Elemente des Sets
Das Set enthält verschiedene Schrauben (M5, M6, M8), Unterlegscheiben, Abstandshalter und Montageplatten. Stellen Sie sicher, dass Sie die für Ihr Gerät passenden Schrauben verwenden und diese nicht überdrehen.
Montage und Installation
Die Installation erfolgt in mehreren Schritten:
- Vorbereitung der Schienen: Montieren Sie die Halteplatten (D) und die Schienen (B) gemäß den Abbildungen.
- Zusammenbau der Soundbar-Arme: Befestigen Sie die Halterungen (C) an den Schienen (G).
- Anpassung: Die Halterung kann sowohl an der Wand als auch direkt an der TV-Halterung befestigt werden.
- TV-Montage: Bei der Montage am Fernseher werden die Soundbar-Arme zwischen TV und TV-Halterung fixiert. Achten Sie darauf, dass zwischen Soundbar und Fernseher ein Abstand von mindestens 5 mm eingehalten wird.
Sicherheit und Wartung
Überprüfen Sie die Halterung regelmäßig (mindestens alle drei Monate) auf festen Sitz aller Schrauben. Verwenden Sie das Produkt nur für den vorgesehenen Zweck. Halten Sie Kleinteile von Kindern fern, da Erstickungsgefahr besteht.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Soundbar sitzt zu nah am Fernseher
Stellen Sie sicher, dass ein Abstand von mindestens 5 mm zwischen der Soundbar und dem Fernseher eingehalten wird.
Unsichere Befestigung
Überprüfen Sie, ob alle Schrauben fest angezogen sind und die Wandbeschaffenheit für das Gewicht der Soundbar geeignet ist.
Vor der Verwendung
- Prüfen Sie, ob alle in der Anleitung aufgeführten Teile vorhanden sind.
- Stellen Sie sicher, dass die Wand oder der TV-Halter das Gewicht von 15 kg tragen kann.
- Messen Sie die gewünschte Höhe der Soundbar vor der endgültigen Montage.
- Wählen Sie die passenden Schrauben (M5, M6 oder M8) für Ihr Gerät aus.
Technische Daten in der Praxis
- Maximale Traglast
- 15 kg (33 lbs) - darf nicht überschritten werden.
- Wandmontage-Bohrdurchmesser
- 10 mm für die mitgelieferten Spreizdübel.
Abbildungen und Diagramme

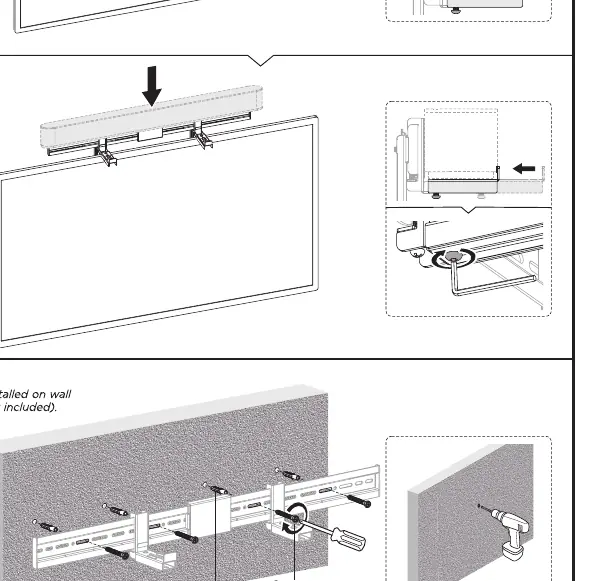

- Schritt 1-3 zeigen den Zusammenbau der Grundschienen und Haltearme.
- Schritt 4 illustriert die zwei Montageoptionen: Wandmontage oder TV-Montage.
- Schritt 5 zeigt die korrekte Ausrichtung der Soundbar unter dem Fernseher.
Modellkompatibilität
- Geeignet für die Montage an der Wand oder an bestehenden TV-Halterungen.
- Kompatibel mit verschiedenen Schraubengrößen (M5, M6, M8) für unterschiedliche Soundbar-Modelle.
