Installationsanleitung für Matchmaster 04MM-TB17 TV-Wandhalterung
Schnellstart-Anleitung für die Matchmaster 04MM-TB17 TV-Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher montieren, den Fernseher befestigen und die Neigungs- sowie Schwenkfunktionen korrekt einstellen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Montage der Matchmaster 04MM-TB17 TV-Wandhalterung. Die Halterung ist für Fernseher von 32 bis 55 Zoll mit einem Maximalgewicht von 50 kg ausgelegt. Stellen Sie vor der Montage sicher, dass die Wandstruktur (Holzständer, Beton oder Ziegel) das Gesamtgewicht tragen kann. Die Halterung ist ausschließlich für den Innenbereich bestimmt.
Montage an der Wand
Die Montage erfordert die Wahl des richtigen Befestigungsmaterials je nach Wandtyp:
- Holzständerwände: Verwenden Sie die Schrauben W-A und Unterlegscheiben W-C. Bohren Sie Löcher mit einem Durchmesser von 4,5 mm und einer Tiefe von 55 mm.
- Beton- oder Ziegelwände: Verwenden Sie die Schrauben W-B und Unterlegscheiben W-C. Bohren Sie Löcher mit einem Durchmesser von 10 mm und einer Tiefe von 60 mm.
Verwenden Sie immer eine Wasserwaage, um eine exakte horizontale Ausrichtung sicherzustellen.
Befestigung des Fernsehers
Wählen Sie die passenden Schrauben (M-A bis M-E) basierend auf den Gewindebohrungen Ihres Fernsehers. Nutzen Sie die Distanzstücke (M-F, M-G, M-H) wie in den Diagrammen 2a und 2b dargestellt, um einen festen Sitz zu gewährleisten. Hängen Sie den Fernseher anschließend in die Wandplatte ein und sichern Sie ihn mit der mitgelieferten Schraube.
Einstellungen und Wartung
Die Halterung ermöglicht eine Neigung von +10° bis -20° sowie eine seitliche Schwenkbarkeit. Die Neigung kann mit dem mitgelieferten Inbusschlüssel (C) fixiert werden. Überprüfen Sie alle Schraubverbindungen mindestens alle drei Monate auf festen Sitz.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Unsichere Montage an der Wand
Stellen Sie sicher, dass die Wand aus geeignetem Material (Holzständer, Beton, Ziegel) besteht und die Schrauben tief genug in das tragende Material eingedreht wurden.
Schrauben passen nicht in den Fernseher
Wählen Sie aus dem beiliegenden Set (M-A bis M-E) die Schrauben aus, die dem Gewindedurchmesser Ihres Geräts entsprechen, und verwenden Sie bei Bedarf die Distanzstücke (M-F, M-G, M-H).
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Stückliste vorhanden sind.
- Stellen Sie sicher, dass die Wand das Gewicht von 50 kg plus Fernseher tragen kann.
- Wählen Sie das passende Werkzeug für den Wandtyp (Holzbohrer oder Steinbohrer).
- Verwenden Sie eine Wasserwaage für die horizontale Ausrichtung der Wandplatte.
Technische Daten in der Praxis
- VESA-Kompatibilität
- Unterstützt Lochabstände bis 400x400 mm.
- Tragfähigkeit
- Maximal 50 kg Gesamtgewicht des Fernsehers.
- Neigungswinkel
- Einstellbar von +10° bis -20° für optimale Sicht.
Abbildungen und Diagramme

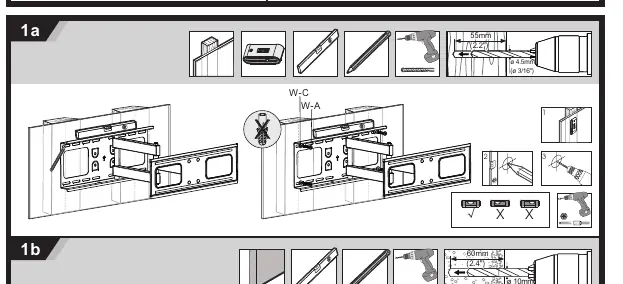

- Diagramm 1a/1b zeigt die korrekte Bohrung für Holz- bzw. Betonwände.
- Diagramm 2a/2b illustriert die Verwendung der Distanzstücke bei der Montage der Schienen am TV.
- Diagramm 5 zeigt die Einstellmöglichkeiten für Neigung und Schwenken.
Modellkompatibilität
- Geeignet für TV-Geräte von 32 bis 55 Zoll.
- Nicht für die Montage an Gipskartonwänden ohne tragende Ständer geeignet.
