Installationsanleitung für die Matchmaster 03MM-DC21V Digital-TV-Antenne
Erfahren Sie, wie Sie die Matchmaster 03MM-DC21V Antenne korrekt montieren, ausrichten und anschließen. Diese Anleitung enthält alle Schritte zur mechanischen Montage und zum Kabelanschluss.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die mechanische Montage und den Anschluss der Matchmaster 03MM-DC21V Digital-TV-Antenne. Die Installation erfordert das Zusammenfügen der Ausleger, das Ausklappen der Elemente sowie die fachgerechte Verkabelung zum Empfänger.
Lieferumfang
- 1x Vorderer Ausleger (684 mm)
- 1x Hinterer Ausleger (778 mm)
- 1x G-Einheit mit integriertem Balun
- 2x Schwenkbare Sperrelemente (520 mm)
- Befestigungsmaterial: Schrauben (1/4 Zoll und 3/16 Zoll), Unterlegscheiben, Federringe, Flügelmuttern, Gummidichtung und F-Stecker
Montage der Antenne
- Vorbereitung: Klappen Sie die zwei vernieteten Sperrelemente am vorderen Ausleger und die fünf Sperrelemente am hinteren Ausleger aus. Klappen Sie zudem die vorderen und hinteren Eckreflektoren am hinteren Ausleger aus.
- G-Einheit montieren: Befestigen Sie die G-Einheit an der Unterseite des hinteren Auslegers. Richten Sie die vorgebohrten Löcher aus und verschrauben Sie die Teile mit der 1/4-Zoll-Schraube, der flachen Unterlegscheibe, dem Federring und der Flügelmutter. Achten Sie darauf, dass die Unterlegscheibe, der Federring und die Flügelmutter auf der Oberseite des Auslegers sitzen.
- Ausleger verbinden: Verbinden Sie den vorderen (684 mm) mit dem hinteren (778 mm) Ausleger unter Verwendung der 3/16-Zoll-Schraube, des Federrings und der Flügelmutter. Der Federring und die Flügelmutter müssen an der Unterseite des Auslegers angebracht werden.
- Sperrelemente installieren: Montieren Sie die zwei 520 mm langen Sperrelemente an den vorgebohrten Löchern an der Oberseite der verbundenen Ausleger.
Anschluss und Ausrichtung
Befestigen Sie die Antenne mit dem U-Bügel am Mast und richten Sie diese auf den nächstgelegenen Sender aus. Schieben Sie die Gummidichtung auf das Koaxialkabel, isolieren Sie das Kabel ab und montieren Sie den mitgelieferten F-Stecker. Verbinden Sie das Kabel mit dem Balun der Antenne. Fixieren Sie das Kabel am Mast mit UV-beständigem Isolierband und Kabelbindern.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Schlechter Empfang
Überprüfen Sie die Ausrichtung der Antenne zum nächstgelegenen Sender und stellen Sie sicher, dass die Kabelverbindung am Balun fest sitzt.
Kabelverbindung locker
Stellen Sie sicher, dass der F-Stecker korrekt auf das abisolierte Koaxialkabel aufgepresst oder aufgedreht wurde und die Gummidichtung zum Schutz vor Feuchtigkeit korrekt sitzt.
Vor der Verwendung
- Vollständigkeit der Teile gemäß Stückliste prüfen
- Passendes Werkzeug für 1/4 Zoll und 3/16 Zoll Schrauben bereithalten
- Mast für die Montage vorbereiten
- Koaxialkabel und UV-beständiges Isolierband/Kabelbinder bereitstellen
Technische Daten in der Praxis
- G-Einheit mit Balun
- Das Herzstück der Antenne, das das Signal vom Empfangselement an das Koaxialkabel anpasst.
- F-Typ Stecker
- Standard-Schraubanschluss für Koaxialkabel in der Satelliten- und Antennentechnik.
Abbildungen und Diagramme

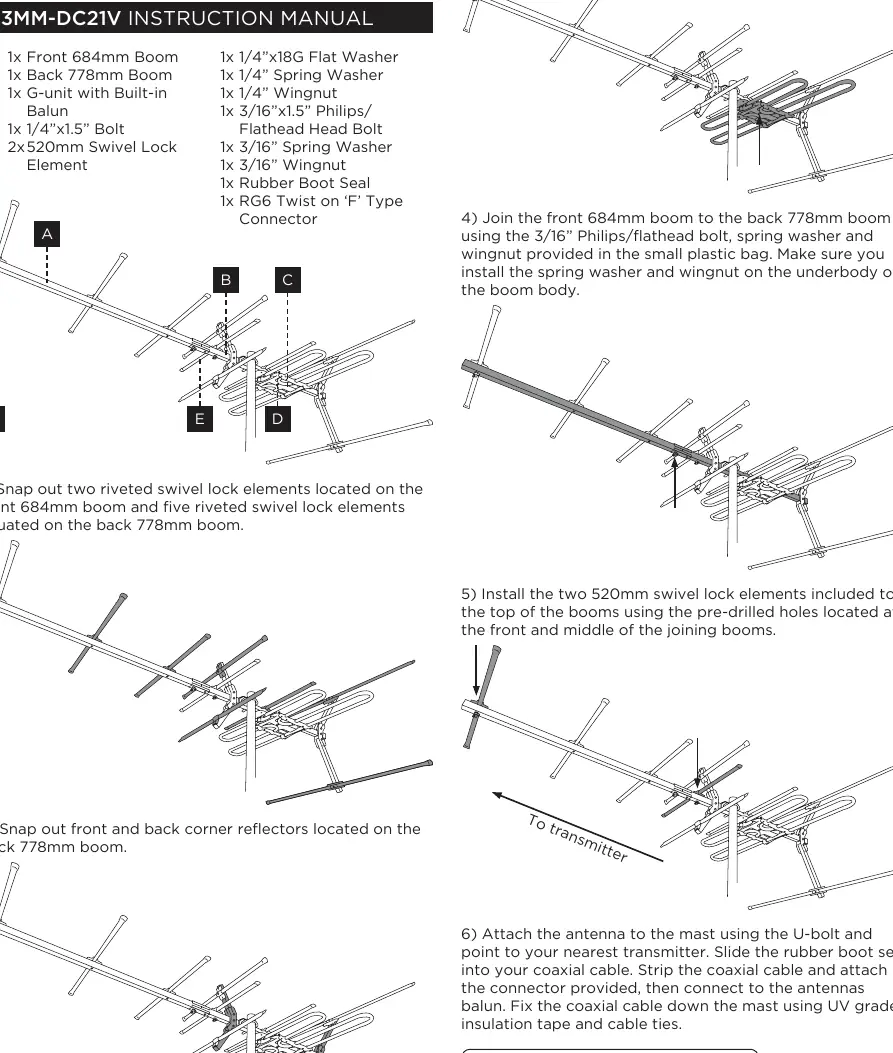

- Die Abbildungen zeigen die schrittweise Montage der Ausleger (A und B) und die korrekte Positionierung der G-Einheit (C) sowie der Sperrelemente (E).
Modellkompatibilität
- Die Antenne ist für den Empfang digitaler TV-Signale konzipiert.
- Die Verwendung von UV-beständigem Material für die Kabelbefestigung ist zwingend erforderlich, um Witterungsschäden zu vermeiden.
