Montageanleitung für LeoVince LV Pro Slip-On Auspuff

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Montage des LeoVince LV Pro Slip-On Auspuffs an den Modellen KTM Duke 125 und 390. Vor Beginn der Arbeiten muss sichergestellt werden, dass die Auspuffanlage vollständig abgekühlt ist, um Verbrennungen oder Schäden an hitzeempfindlichen Bauteilen zu vermeiden. Es wird empfohlen, die Montage durch Fachpersonal durchführen zu lassen.

Lieferumfang

Der Lieferumfang umfasst den Schalldämpfer, das Verbindungsrohr, einen Haltesatz sowie eine Halteschelle. Bitte vergleichen Sie die gelieferten Komponenten vor der Montage mit der beiliegenden Stückliste und der technischen Zeichnung.

Montageanleitung

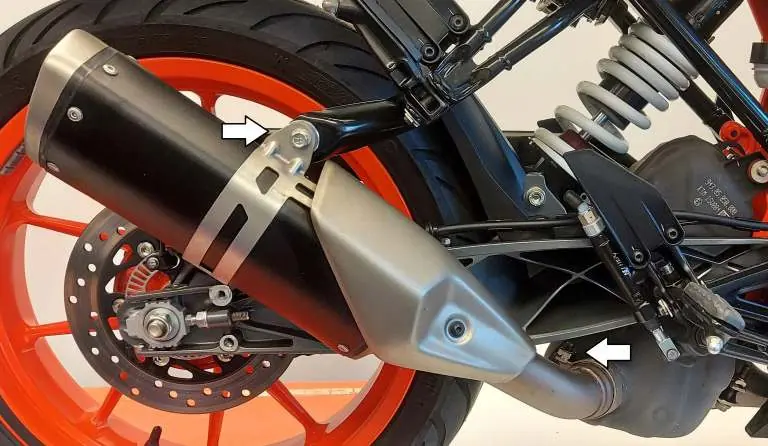

1. Demontieren Sie den originalen Schalldämpfer.
2. Überprüfen Sie die Verbindungsflächen auf einwandfreien Zustand. Montieren Sie das Verbindungsrohr auf die Originalleitungen. Achten Sie darauf, die Graphitdichtung (falls vorhanden) nicht zu beschädigen; falls eine neue Dichtung mitgeliefert wurde, verwenden Sie diese anstelle der alten. Ziehen Sie die Schelle nur teilweise fest, um spätere Anpassungen zu ermöglichen.
3. Setzen Sie den LeoVince-Schalldämpfer auf das Verbindungsrohr. Prüfen Sie die korrekte Ausrichtung der Federösen und des hinteren Stutzens. Verbinden Sie die Teile mit den mitgelieferten Federn.

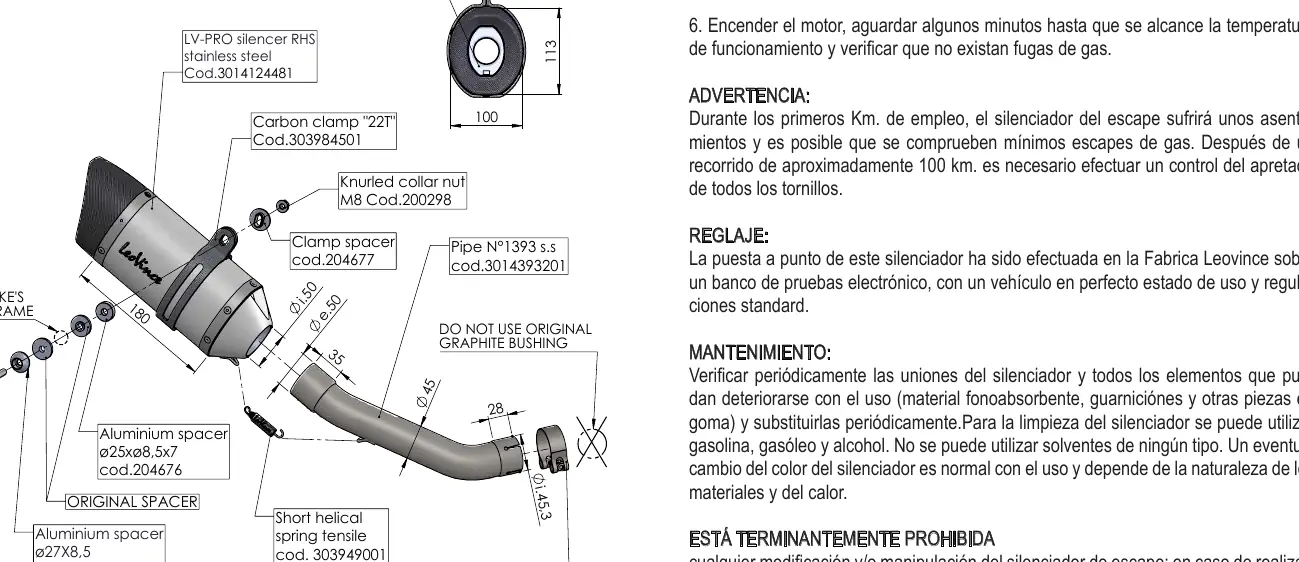

4. Bringen Sie die Schellen am Schalldämpfer an. Montieren Sie Abstandhalter, Unterlegscheiben und Stützbügel gemäß der technischen Zeichnung und ziehen Sie alle Schrauben fest.
5. Ziehen Sie abschließend alle Schellen fest, um die Verbindung zwischen dem LeoVince-Krümmer und der Originalanlage zu sichern.
6. Starten Sie den Motor, warten Sie einige Minuten, bis die Betriebstemperatur erreicht ist, und prüfen Sie das System auf Dichtheit.

Wartung und Pflege

Überprüfen Sie in regelmäßigen Abständen alle Anschlüsse, Halterungen und Verschleißteile (Dämmmaterial, Dichtungen, Gummiteile) und ersetzen Sie diese bei Bedarf. Zur Reinigung des Schalldämpfers können Benzin, Diesel oder Alkohol verwendet werden. Die Verwendung von Lösungsmitteln ist strengstens untersagt. Eine leichte Verfärbung des Schalldämpfers durch Hitzeeinwirkung ist normal und stellt keinen Reklamationsgrund dar.

Wichtige Hinweise

Während der ersten Kilometer nach der Montage setzt sich die Auspuffanlage, was zu minimalen Abgasgerüchen führen kann. Nach ca. 100 km Fahrt müssen alle Schrauben und Befestigungen zwingend auf festen Sitz überprüft und ggf. nachgezogen werden. Jegliche Modifikation am Schalldämpfer ist untersagt und führt zum Erlöschen der Gewährleistung.
