Montageanleitung für LeoVince 14364E LV One EVO Auspuffanlage

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage der LeoVince 14364E LV One EVO Auspuffanlage für die Modelle KTM 690 Enduro R und KTM 690 SMC R (einschließlich der 35kW-Version). Das Dokument enthält technische Zeichnungen, eine Liste der Komponenten sowie detaillierte Installationsschritte.

Vorbereitung und Sicherheit

Vor Beginn der Arbeiten muss sichergestellt werden, dass der Motor und die Auspuffanlage vollständig abgekühlt sind, um Verbrennungen oder Schäden an hitzeempfindlichen Teilen (Verkleidungen, Schläuche) zu vermeiden. Es wird empfohlen, die Montage von Fachpersonal durchführen zu lassen.

Montageanleitung

1. Entfernen Sie die komplette Seitenverkleidung und demontieren Sie die originale Auspuffanlage. Trennen Sie die Lambda-Sonde.
2. Setzen Sie die Buchse in den Zylinder ein und positionieren Sie den Flansch. Ziehen Sie die Muttern an den Stehbolzen nur teilweise an, um eine korrekte Ausrichtung zu ermöglichen.
3. Montieren Sie den Primärkrümmer in die Buchse und befestigen Sie ihn mit den mitgelieferten Federn am Flansch.

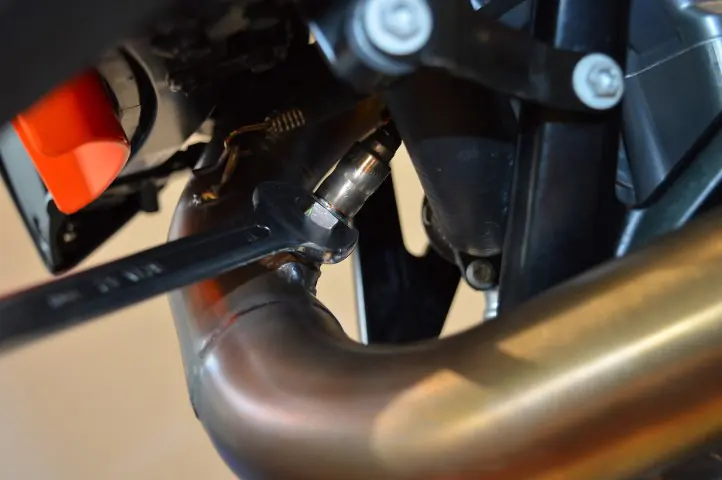

4. Schließen Sie die Lambda-Sonde an den LeoVince-Krümmer an.

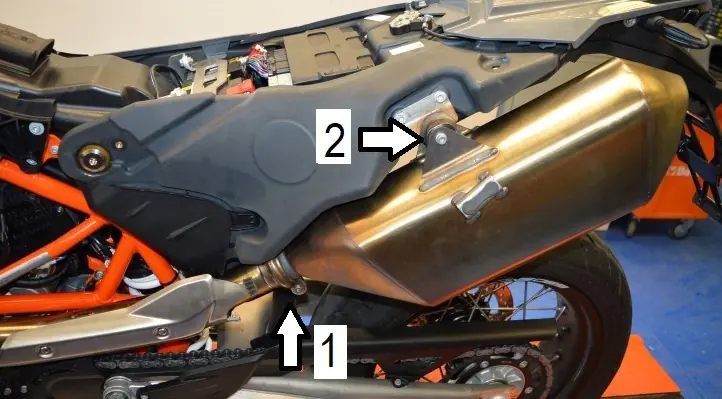

5. Schieben Sie den Schalldämpfer auf das Endrohr, richten Sie die Federösen aus und verbinden Sie die Teile mit den Federn.
6. Montieren Sie das Endrohr am Primärkrümmer und befestigen Sie die Halterung am Motorradrahmen.
7. Montieren Sie alle weiteren Distanzstücke und Schrauben gemäß Zeichnung.
8. Überprüfen Sie nach der Montage den festen Sitz aller Verbindungen und starten Sie den Motor, um auf Gaslecks zu prüfen.

Wartung und Pflege

Überprüfen Sie regelmäßig alle Halterungen und Verbindungen. Das Schalldämmmaterial und Dichtungen sollten bei Verschleiß ausgetauscht werden. Zur Reinigung des Schalldämpfers können Benzin, Diesel oder Alkohol verwendet werden; vermeiden Sie aggressive Lösungsmittel. Eine Verfärbung des Schalldämpfers durch Hitzeeinwirkung ist normal.
