Montageanleitung für LeoVince 14362E Auspuffanlage
Detaillierte Montageanleitung für die LeoVince 14362E Auspuffanlage. Erfahren Sie, wie Sie das System sicher installieren, die Lambda-Sonde anschließen und das Motorrad für den Betrieb vorbereiten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage der LeoVince 14362E Auspuffanlage für verschiedene Vespa GTS 300 Modelle. Vor Beginn der Arbeiten muss sichergestellt werden, dass die Auspuffanlage vollständig abgekühlt ist, um Verbrennungen oder Schäden an hitzeempfindlichen Teilen (wie Verkleidungen oder Schläuchen) zu vermeiden. Nach der Montage ist eine Einfahrphase von ca. 100 km erforderlich, nach der alle Schrauben auf festen Sitz geprüft werden müssen.
Montageanleitung
- Demontage: Entfernen Sie die komplette originale Auspuffanlage. Trennen Sie dabei die Lambda-Sonde vom Originalsystem.

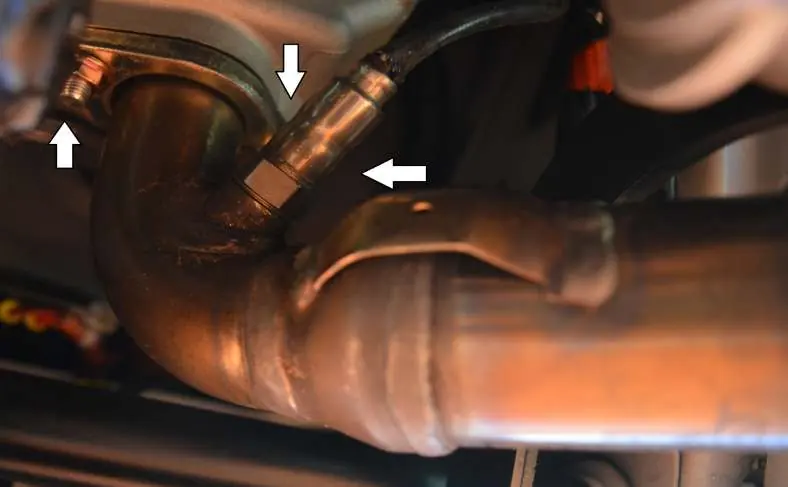

- Krümmer-Montage: Setzen Sie den Krümmer in den Zylindersitz ein. Verwenden Sie die Flanschdichtung/Graphitbuchse, falls vorhanden. Ziehen Sie die Muttern an den Stehbolzen zunächst nur leicht an, um eine korrekte Ausrichtung zu ermöglichen. Befestigen Sie den Krümmer mit den mitgelieferten Federn am Flansch.
- Verbindungsrohr: Führen Sie das finale Verbindungsrohr in den primären Krümmer ein und sichern Sie es mit den beiliegenden Federn.

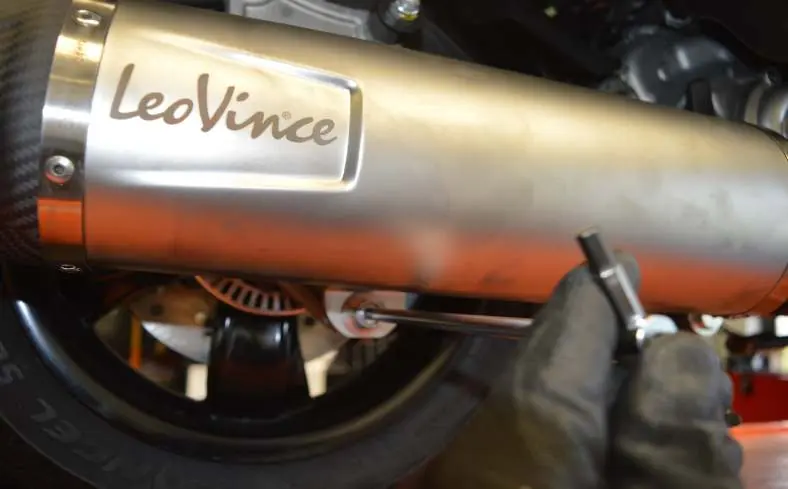

- Schalldämpfer: Montieren Sie den Schalldämpfer auf das Verbindungsrohr, prüfen Sie die Ausrichtung und befestigen Sie ihn mit der verbleibenden Feder.
- Befestigung: Montieren Sie Abstandshalter, Unterlegscheiben und Haltebügel gemäß der technischen Zeichnung und ziehen Sie alle Schrauben fest.
- Lambda-Sonde: Schließen Sie die Lambda-Sonde an den vorgesehenen Anschluss am LeoVince-Krümmer an.
- Abschlussprüfung: Starten Sie den Motor, lassen Sie ihn warmlaufen und prüfen Sie das System auf Gasdichtigkeit. Stellen Sie sicher, dass die Auspuffteile keine anderen Motorkomponenten (Kühler, Rahmen etc.) berühren.
Wartung und Pflege
Überprüfen Sie regelmäßig die Anschlüsse und Verschleißteile wie Dichtungen oder Dämmmaterial. Zur Reinigung des Schalldämpfers können Benzin, Diesel oder Alkohol verwendet werden; die Verwendung von Lösungsmitteln ist untersagt. Eine leichte Verfärbung des Schalldämpfers durch Hitzeeinwirkung ist normal und kein Reklamationsgrund.
Praktische Hilfe
Typische Probleme
Gasleckage nach der Montage
Dies kann während der Einfahrphase auftreten. Nach ca. 100 km Fahrt müssen alle Schrauben und Verbindungen erneut auf festen Sitz geprüft werden.
Verfärbung des Schalldämpfers
Dies ist ein normaler Vorgang, der durch Hitze und die Materialbeschaffenheit entsteht und keinen Defekt darstellt.
Vor der Verwendung
- Motor und Auspuffanlage vollständig abkühlen lassen.
- Original-Auspuffanlage vollständig demontieren.
- Lambda-Sonde vom Originalsystem trennen.
- Alle mitgelieferten Komponenten gemäß Stückliste prüfen.
- Werkzeug für die Montage bereitstellen.
Technische Daten in der Praxis
- Lambda-Sonde
- Sensor zur Abgasüberwachung, der zwingend wieder an das neue System angeschlossen werden muss.
Abbildungen und Diagramme
- Die technische Zeichnung auf Seite 6 zeigt die Explosionsansicht des Systems, inklusive der Positionierung von Abstandshaltern, Schrauben und Federn.

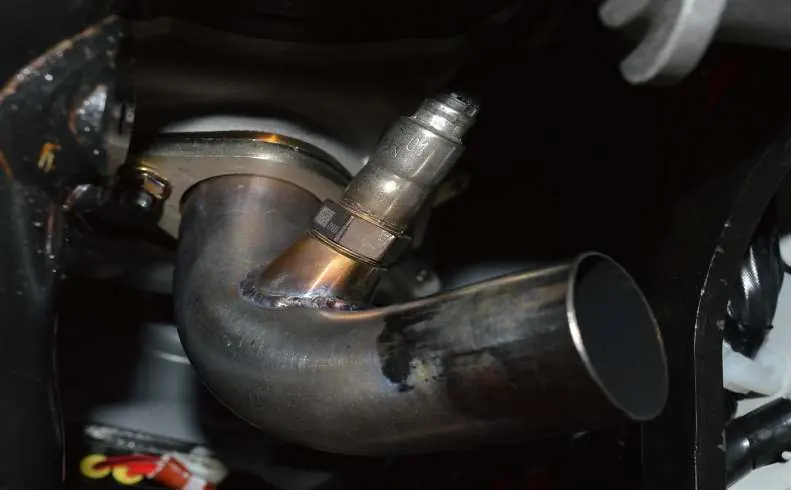

- Foto 4 zeigt die korrekte Montage des Krümmers und den Anschluss der Lambda-Sonde.
Modellkompatibilität
- Passend für Vespa GTS 300 HPE, Racing Sixties, Super, Sei Giorni, Sport, Tech, Touring.
