Bedienungsanleitung Bandsäge Laguna 18BX

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der Einrichtung, Wartung und korrekten Einstellung Ihrer neuen Laguna 18BX Bandsäge. Sie enthält allgemeine Sicherheitshinweise, deckt jedoch keine spezifischen Holz- oder Metallbearbeitungstechniken ab. Lesen Sie das gesamte Handbuch vor der Montage oder Inbetriebnahme.

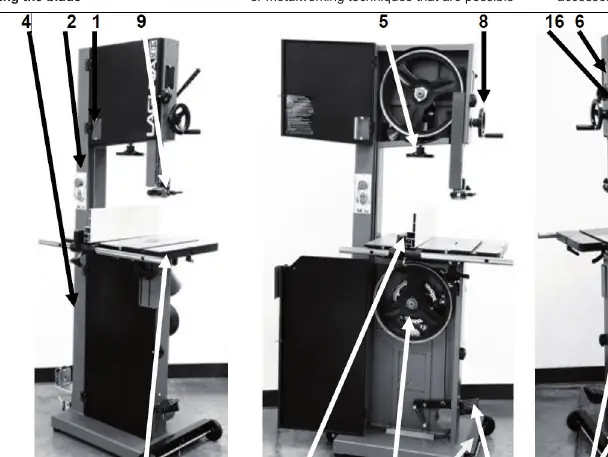

Aufbau und Montage

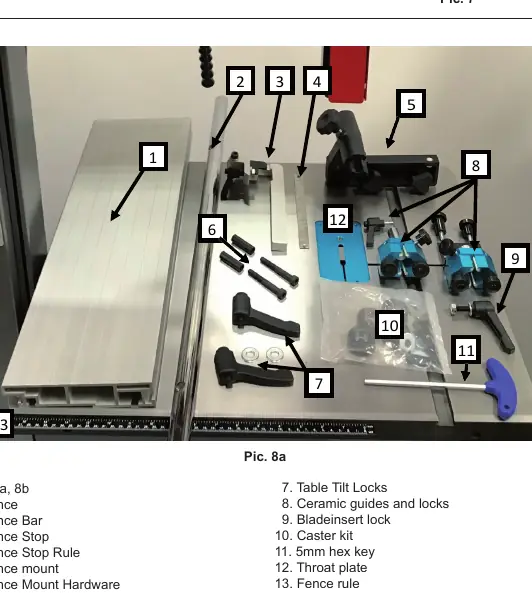

Die Maschine wird in einer Kartonverpackung mit Styropor geliefert. Zum Auspacken werden Blechschere, Messer und ein Schraubenschlüssel benötigt. Die Maschine ist schwer, daher sind mindestens zwei Personen für das Anheben erforderlich.

• Gummifüße: Können vor oder nach dem Auspacken montiert werden.

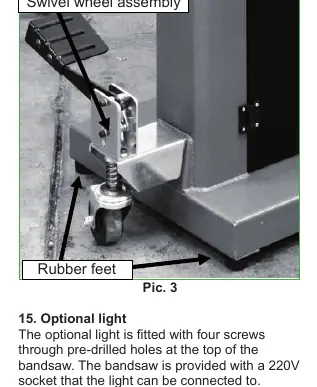

• Mobiles Untergestell: Besteht aus zwei festen Rädern vorne und einem schwenkbaren Rad hinten, das per Fußhebel aktiviert wird.
• Arbeitstisch: Wird an den Trunnions befestigt. Die Ausrichtung zum Sägeband ist entscheidend.
• Anschlag: Wird an der Führungsschiene montiert und kann für Drift-Korrekturen eingestellt werden.
• Beleuchtung: Optionales Zubehör, das oben an der Maschine montiert wird.

Inbetriebnahme und Test

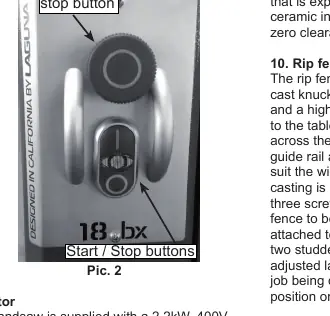

Vor dem ersten Start müssen alle Schutzabdeckungen montiert sein. Prüfen Sie, ob die Maschine ordnungsgemäß geerdet ist. Der Testlauf sollte ohne montiertes Sägeband erfolgen, um die Funktion der Schalter (Start/Stopp, Not-Halt, Bremse) zu prüfen.

Bedienung

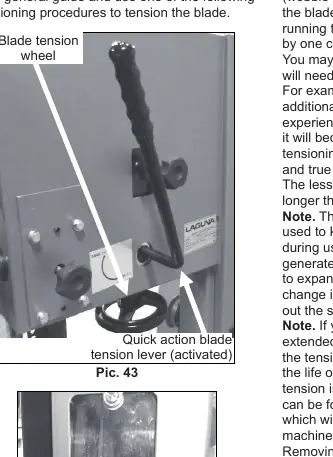

Die Wahl des richtigen Sägebandes ist entscheidend für die Leistung. Die Anleitung bietet eine Übersicht über Zahnteilung (TPI), Breite und Schränkung. Das Sägeband sollte immer mittig auf den Gusslaufrädern laufen. Die Spannung wird über das Handrad unter dem oberen Rad eingestellt, wobei die Federkompression als allgemeiner Richtwert dient.

Wartung und Pflege

Regelmäßige Wartung ist für die Lebensdauer der Bandsäge unerlässlich:

• Sauberkeit: Sägemehl auf den Reifen der Laufräder muss entfernt werden, um Vibrationen zu vermeiden.
• Führungen: Die keramischen Führungen müssen regelmäßig gereinigt und auf Risse geprüft werden.
• Antriebsriemen: Auf Risse und Verschleiß prüfen.
• Schmierung: Verwenden Sie nur Teflon-basierte Schmierstoffe.
• Rostschutz: Nicht lackierte Oberflächen (Tisch) bei Nichtgebrauch mit Wachs schützen.

Fehlerbehebung

Bei Problemen wie "Säge startet nicht" prüfen Sie den Startschalter, den gelben Sicherheitsstecker und die Stromversorgung. Bei überhitzendem Motor prüfen Sie auf stumpfe Klingen oder Überlastung. Vibrationen können durch eine unebene Aufstellung oder einen beschädigten Antriebsriemen verursacht werden.

Technische Daten

Die Laguna 18BX ist mit einem 400V, 2,2 kW Motor ausgestattet. Die Schnitthöhe beträgt 406 mm, die Tischneigung reicht von -6° bis +45°.
