Bedienungsanleitung für die Säbelsäge Bosch GSA 12V-14
Schnellstartanleitung für die Bosch GSA 12V-14 Säbelsäge. Erfahren Sie alles über Montage, Betrieb, Sicherheitshinweise und Wartung Ihres Geräts.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb der Bosch GSA 12V-14 Säbelsäge. Bitte lesen Sie vor der ersten Inbetriebnahme die Sicherheitshinweise sorgfältig durch.

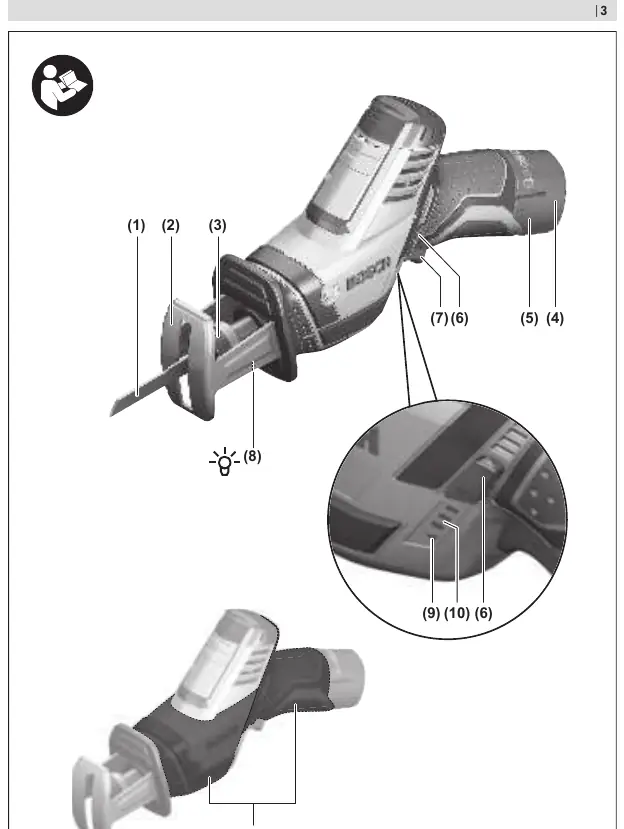

Produktbeschreibung
Die Säbelsäge ist für das Sägen von Holz, Kunststoff, Metall und Baustoffen mit festem Anschlag bestimmt. Zu den Komponenten gehören:
- Sägeblatt (1)
- Fußplatte (2)
- Arretierhülse für Sägeblatt (3)
- Ein-/Ausschalter (7)
- Arbeitslicht (8)
- Anzeige Temperaturüberwachung/Überlastschutz (9)
Montage
Vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel) muss der Akku entnommen werden.
Sägeblatt einsetzen/wechseln
- Tragen Sie Schutzhandschuhe, da Sägeblätter scharf sind und heiß werden können.
- Drehen Sie die Arretierhülse (3) ca. 90° in Pfeilrichtung und halten Sie sie fest.
- Drücken Sie das Sägeblatt (1) in die Sägeblattaufnahme (12).
- Lassen Sie die Arretierhülse wieder los.
- Prüfen Sie den festen Sitz durch Ziehen am Sägeblatt.
Betrieb
Ein-/Ausschalten
Zum Einschalten drücken Sie zuerst die Einschaltsperre (6) nach links, dann den Ein-/Ausschalter (7). Zum Ausschalten lassen Sie den Ein-/Ausschalter los und drücken die Einschaltsperre wieder nach rechts.
Hubzahl steuern
Die Hubzahl lässt sich stufenlos durch den Druck auf den Ein-/Ausschalter (7) regulieren. Leichter Druck bewirkt eine niedrige Hubzahl, zunehmender Druck erhöht diese.
Temperaturüberwachung/Überlastschutz
Die rote Anzeige (9) warnt vor Überhitzung des Akkus oder Überlastung des Motors. Bei dauerhaftem Leuchten ist der Akku zu heiß; bei Blinken ist das Gerät blockiert.
Arbeitshinweise
- Prüfen Sie Werkstücke vor dem Sägen auf Fremdkörper wie Nägel oder Schrauben.
- Tauchsägen: Nur bei weichen Werkstoffen wie Holz oder Gipskarton anwenden. Keine Metallwerkstoffe tauchsägen.
- Verwenden Sie beim Sägen von Metall Kühl- oder Schmiermittel entlang der Schnittlinie.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Reinigen Sie die Sägeblattaufnahme vorzugsweise mit einem weichen Pinsel und halten Sie sie mit geeigneten Schmiermitteln funktionsfähig.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Sägeblatt blockiert
Elektrowerkzeug sofort ausschalten. Den Sägespalt mit einem geeigneten Werkzeug etwas spreizen und das Gerät herausziehen.
Anzeige Temperaturüberwachung/Überlastschutz leuchtet dauerhaft rot
Akku ist zu heiß. Elektrowerkzeug ausschalten und Akku abkühlen lassen.
Anzeige Temperaturüberwachung/Überlastschutz blinkt rot
Elektrowerkzeug ist blockiert. Aus dem Werkstück ziehen; sobald die Blockade behoben ist, arbeitet das Gerät weiter.
Vor der Verwendung
- Akku vollständig laden.
- Sägeblatt auf festen Sitz prüfen.
- Geeignetes Sägeblatt für das Material wählen.
- Arbeitsbereich auf Fremdkörper (Nägel, Schrauben) prüfen.
- Sicheren Stand und festen Halt des Werkstücks sicherstellen.
Technische Daten in der Praxis
- Nennspannung
- 12 V
- Leerlaufhubzahl
- 0–3000 min⁻¹
- Max. Schnitttiefe Holz
- 65 mm
Abbildungen und Diagramme
- Bild A: Sägeblatt einsetzen.
- Bild B: Sägeblatt entnehmen.
- Bild C: Ein-/Ausschalten.
- Bild D: Tauchsägen.
Modellkompatibilität
- Nur Sägeblätter mit 1/2"-Universalschaft verwenden.
