Ersatzteilliste für Bosch GKS 12V-26 Kreissäge
Detaillierte Ersatzteilliste und Explosionszeichnung für die Bosch GKS 12V-26 Kreissäge. Finden Sie alle Bauteile, Referenznummern und wichtige Drehmomentwerte für die fachgerechte Wartung und Reparatur.
Inhaltsverzeichnis
Wichtige Informationen aus der Ersatzteilliste
Dieses Dokument dient als offizielle Ersatzteilliste für die Bosch GKS 12V-26 Kreissäge (Typ 3 601 FA1 001). Es enthält eine detaillierte Explosionszeichnung aller Komponenten sowie eine Liste der verfügbaren Ersatzteile mit ihren jeweiligen Referenznummern. Zudem sind spezifische Drehmomentwerte für die Montage kritischer Schraubverbindungen aufgeführt, die bei Reparaturarbeiten zwingend einzuhalten sind.

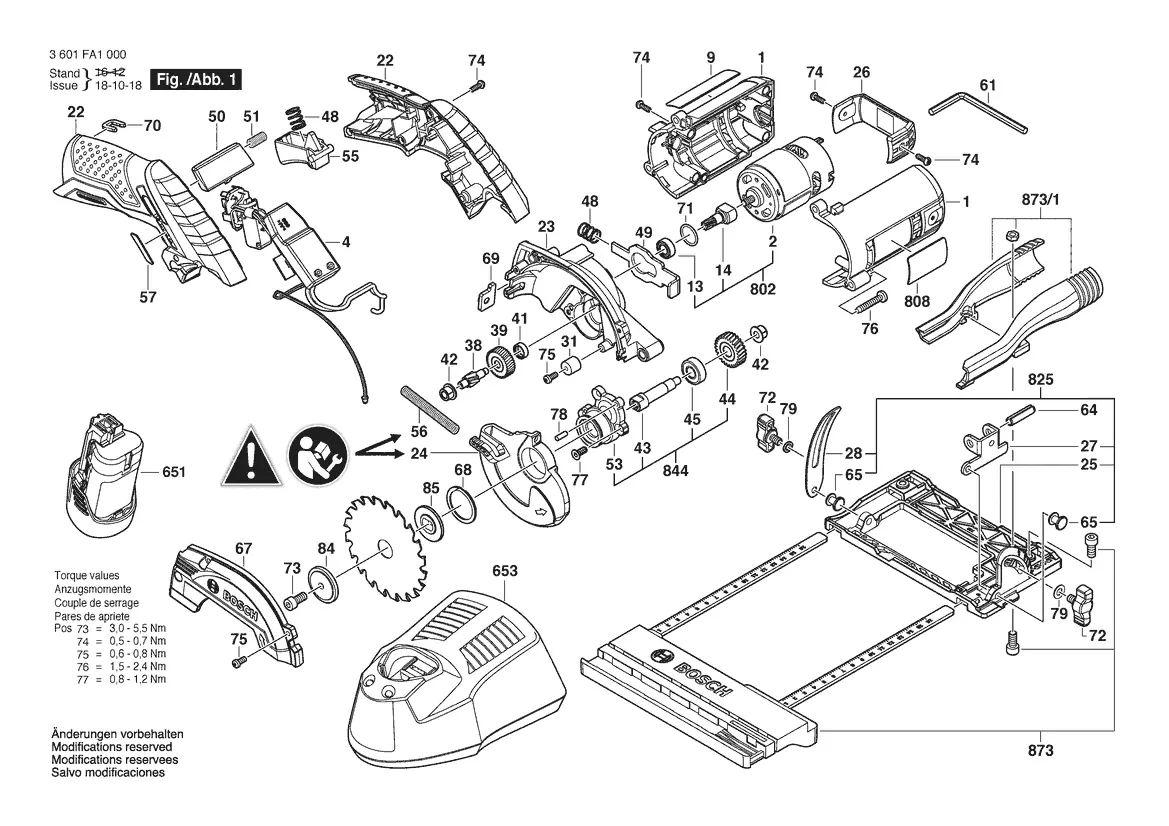

Explosionszeichnung und Bauteile
Die Explosionszeichnung bietet eine Übersicht über den Aufbau der Maschine. Jedes Bauteil ist mit einer Positionsnummer versehen, die sich in der Ersatzteilliste wiederfindet. Zu den wichtigsten gelisteten Komponenten gehören:
- Motor und Antrieb: Motor (Pos 802), Antriebswelle (Pos 43, 844).
- Elektronik: Elektronikmodul mit Ein-/Ausschalter (Pos 4).
- Sägeblattaufnahme: Sägeblatt-Spannschraube (Pos 73), Flansche (Pos 84, 85).
- Schutzvorrichtungen: Pendelschutzhaube (Pos 24).
- Zubehör: Grundplatte (Pos 825), Parallelanschlag (Pos 873), Absaugadapter (Pos 873/1).
Drehmomentwerte für die Montage
Bei der Montage oder Reparatur der Kreissäge müssen die folgenden Anzugsmomente beachtet werden, um die Sicherheit und Funktion des Geräts zu gewährleisten:
- Pos 73 (Sägeblatt-Spannschraube): 3,0 - 5,5 Nm
- Pos 74 (Gehäuseschrauben): 0,5 - 0,7 Nm
- Pos 75 (Schutzhaubenschraube): 0,6 - 0,8 Nm
- Pos 76 (Gehäuseschraube): 1,5 - 2,4 Nm
- Pos 77 (Schraube Getriebegehäuse): 0,8 - 1,2 Nm
Wartungshinweise
Stellen Sie bei der Wartung sicher, dass der Akku (Pos 651) vor Beginn der Arbeiten entfernt wurde. Verwenden Sie für Reparaturen nur Original-Ersatzteile von Bosch, um die Betriebssicherheit der Kreissäge zu erhalten. Sollte ein benötigtes Teil nicht in der Liste aufgeführt sein, wenden Sie sich bitte an den autorisierten Bosch-Kundendienst.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Sägeblatt sitzt locker oder wackelt
Überprüfen Sie die Spannschraube (Pos 73) und die Flansche (Pos 84, 85) auf Verschleiß oder korrekten Sitz. Achten Sie auf das vorgeschriebene Drehmoment von 3,0 - 5,5 Nm.
Motor läuft nicht an
Prüfen Sie das Elektronikmodul (Pos 4) und den Motor (Pos 802). Stellen Sie sicher, dass der Akku (Pos 651) geladen und korrekt eingesetzt ist.
Pendelschutzhaube klemmt
Überprüfen Sie die Pendelschutzhaube (Pos 24) auf Verschmutzungen oder Beschädigungen. Stellen Sie sicher, dass die Feder und der Mechanismus frei beweglich sind.
Vor der Verwendung
- Prüfen Sie den festen Sitz des Sägeblatts.
- Stellen Sie sicher, dass die Pendelschutzhaube (Pos 24) leichtgängig ist.
- Überprüfen Sie den Akku (Pos 651) auf korrekten Sitz.
- Kontrollieren Sie, ob alle Gehäuseschrauben fest sitzen.
Technische Daten in der Praxis
- Pos 73 (Sägeblatt-Spannschraube)
- 3,0 - 5,5 Nm Anzugsmoment
- Pos 74 (Gehäuseschrauben)
- 0,5 - 0,7 Nm Anzugsmoment
- Pos 75 (Schutzhaubenschraube)
- 0,6 - 0,8 Nm Anzugsmoment
- Pos 76 (Gehäuseschraube)
- 1,5 - 2,4 Nm Anzugsmoment
- Pos 77 (Schraube Getriebegehäuse)
- 0,8 - 1,2 Nm Anzugsmoment
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die GKS 12V-26 in ihre Einzelteile zerlegt.
- Die Nummern im Diagramm entsprechen den Ersatzteilnummern in der beigefügten Liste.
- Die Tabelle unten links im Diagramm listet die spezifischen Drehmomentwerte für die Montage auf.
Modellkompatibilität
- Verwenden Sie nur die für dieses Modell (Typ 3 601 FA1 001) spezifizierten Ersatzteile.
- Kompatibel mit Bosch 12V Akkusystemen (GBA 12V 3Ah).
