Bedienungsanleitung für KIMO 2-in-1 Laubbläser/Sauger 6001

Erfahren Sie, wie Sie Ihren KIMO 2-in-1 Laubbläser und Sauger 6001 sicher bedienen, warten und montieren. Vollständige Anleitung zur Nutzung, Akku-Pflege und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der KIMO 6001 ist ein 2-in-1 Laubbläser und Sauger, der mit einem 20V-Akku betrieben wird. Er bietet Blas- und Saugfunktionen durch einfaches Umstecken des Rohrs und Anbringen des Auffangsacks. S. 1, 8, 9, 10

Wichtigste Schritte

Installation des Blasrohrs S. 9, 10
Akku einsetzen/entfernen S. 7

Erste Inbetriebnahme

Akku laden, Rohr montieren, Akku einsetzen, Schalter betätigen. S. 6, 7, 9, 10

Probleme und Lösungen

Gerät stoppt automatisch

Überlastung, Überhitzung oder niedriger Akkustand. Gerät ausschalten, abkühlen lassen oder Akku laden.

S. 6

Wartung und Reset

Kein Reset erforderlich; bei Überlastung Gerät aus- und wieder einschalten. S. 6

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	20 V	Betriebsspannung	S. 2
Ladezeit	1-1.5 Stunden	Dauer bis zur vollen Ladung	S. 2
Leerlaufdrehzahl	0-20000 U/min	Maximale Motordrehzahl	S. 2

Wo es im PDF steht

Spezifikationen S. 2
Sicherheitshinweise S. 3, 4
Akku-Pflege S. 6
Installation und Betrieb S. 9, 10

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 6

Seite 7

Seite 8

Seite 9

Seite 10

Wichtige Informationen aus der Anleitung

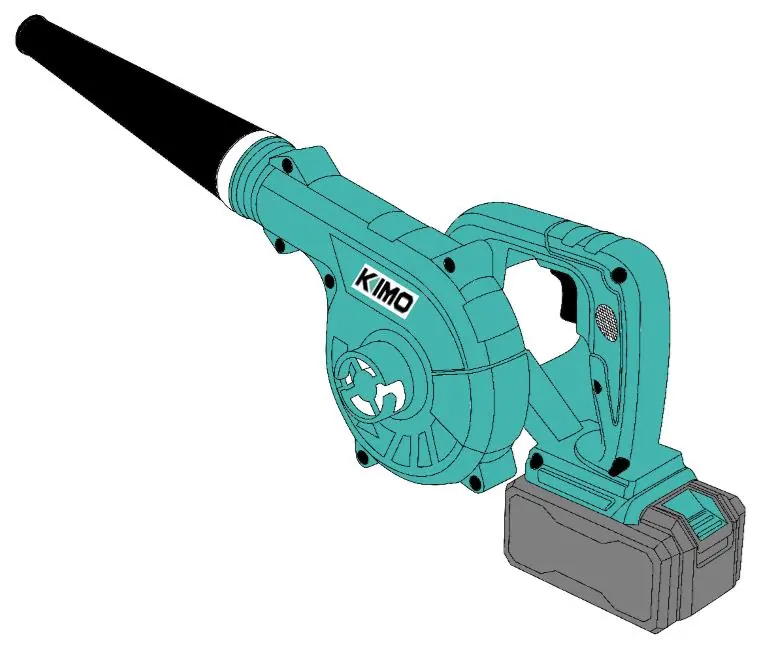

Dieses Dokument enthält die Betriebsanleitung für den KIMO 2-in-1 Laubbläser und Sauger (Modell 6001). Das Gerät ist für den Einsatz mit 20V-Lithium-Ionen-Akkus konzipiert. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, um Verletzungen oder Sachschäden zu vermeiden.

Produktbeschreibung und Komponenten

Das Gerät besteht aus folgenden Hauptkomponenten:

Blasrohr
Weißer Ring (zur Befestigung)
Lufteinlass und Luftauslass
Auslöseschalter
KIMO 20V-Akku
Akkuschiebetaste
Wiederverwendbarer Auffangsack (für Saugfunktion)

Installation und Betrieb

Gebläsefunktion

Richten Sie die Stifte am Blasrohr an den Kerben des Luftauslasses aus.
Schieben Sie das Rohr auf den Auslass und stellen Sie sicher, dass die Verbindung fest sitzt.
Setzen Sie den geladenen Akku ein, bis er hörbar einrastet.
Drücken Sie den Auslöseschalter, um den Blasvorgang zu starten.

Saugfunktion

Richten Sie die Stifte am Blasrohr an den Kerben des Lufteinlasses aus und befestigen Sie es.
Befestigen Sie den Auffangsack am Luftauslass.
Setzen Sie den Akku ein.
Drücken Sie den Auslöseschalter, um den Saugvorgang zu starten.

Akku-Pflege und Schutzsysteme

Das Gerät verfügt über ein Schutzsystem, das den Motor bei Überlastung, Überhitzung oder Tiefentladung automatisch abschaltet. Um die Lebensdauer des Akkus zu maximieren:

Laden Sie den Akku auf, bevor er vollständig entladen ist.
Laden Sie den Akku bei Raumtemperatur (10 °C - 40 °C).
Lassen Sie heiße Akkus vor dem Laden abkühlen.
Verwenden Sie nur Original-KIMO-Akkus.

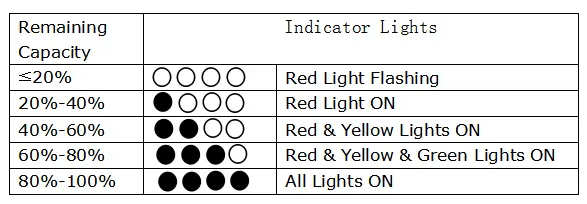

Der Akkustand kann über die LED-Anzeige am Akku überprüft werden (4 LEDs zeigen den Ladestand an).

Sicherheitshinweise

Beachten Sie beim Betrieb folgende Sicherheitsregeln:

Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie das Gerät nicht in explosiven Atmosphären.
Tragen Sie persönliche Schutzausrüstung (Augenschutz, Staubmaske).
Entfernen Sie den Akku vor Einstellungen, Zubehörwechsel oder Lagerung.
Setzen Sie das Gerät nicht Regen oder Nässe aus.

Wartung und Garantie

Das Gerät ist wartungsarm. Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Reparaturen sollten nur von qualifiziertem Fachpersonal mit identischen Ersatzteilen durchgeführt werden. KIMO gewährt eine 2-jährige Garantie auf Material- und Verarbeitungsfehler für den ursprünglichen Käufer.

Praktische Hilfe

Typische Probleme

Das Gerät stoppt während des Betriebs.

Dies deutet auf Überlastung, Überhitzung oder einen leeren Akku hin. Schalten Sie das Gerät aus, entfernen Sie die Ursache der Überlastung oder lassen Sie das Gerät abkühlen.

Akku lädt nicht oder zeigt Fehler.

Stellen Sie sicher, dass der Akku bei Raumtemperatur geladen wird. Verwenden Sie nur das spezifizierte KIMO-Ladegerät.

Vor der Verwendung

Akku vollständig aufladen.
Sicherstellen, dass der Schalter auf 'Aus' steht, bevor der Akku eingesetzt wird.
Überprüfen, ob das Blasrohr fest montiert ist.
Augenschutz und geeignete Kleidung tragen.
Arbeitsbereich von Hindernissen befreien.

Technische Daten in der Praxis

Leerlaufdrehzahl: 0 bis 20.000 U/min für variable Leistung.

Abbildungen und Diagramme

Die Abbildungen zeigen die korrekte Ausrichtung der Stifte am Rohr zu den Kerben am Gehäuse.
Die LED-Tabelle auf Seite 6 hilft bei der Interpretation des Akkustands.

Modellkompatibilität

Nur Original-KIMO-Akkus und -Ladegeräte verwenden.
Nicht mit nicht kompatiblen Produkten verwenden, da dies zu Brand oder Explosion führen kann.
