Ersatzteilliste für Bosch GBL 18V-120 Akku-Gebläse
Detaillierte Ersatzteilliste und Explosionszeichnung für das Bosch GBL 18V-120 Akku-Gebläse. Identifizieren Sie Bauteile und offizielle Ersatzteilnummern für Reparaturen.
Inhaltsverzeichnis
Wichtige Informationen zur Ersatzteilliste
Dieses Dokument enthält die offizielle Ersatzteilliste und eine Explosionszeichnung für das Akku-Gebläse Bosch GBL 18V-120. Es dient der Identifizierung von Bauteilen für Wartungs- und Reparaturzwecke. Bitte beachten Sie, dass dieses Dokument keine Bedienungsanleitung ist, sondern ausschließlich der Ersatzteilidentifikation dient.

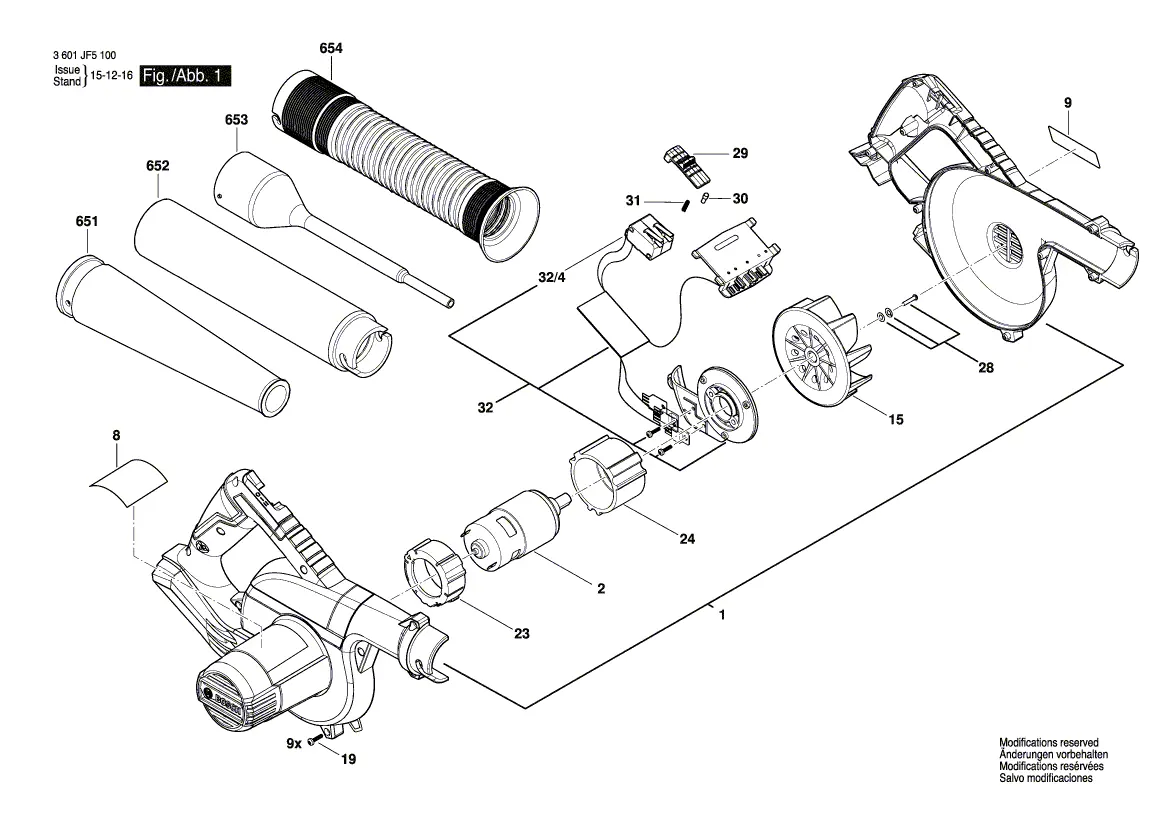

Explosionszeichnung
Die Abbildung zeigt die detaillierte Anordnung aller Komponenten des Geräts. Jedes Bauteil ist mit einer Nummer versehen, die in der nachfolgenden Tabelle referenziert wird. Nutzen Sie diese Zeichnung, um die Position und den Zusammenbau der einzelnen Teile zu verstehen.
Ersatzteilliste
Die folgende Tabelle listet die Bauteile auf. Verwenden Sie die Artikelnummer aus der Zeichnung, um die entsprechende Ersatzteilnummer zu finden. Zu den wichtigsten aufgeführten Komponenten gehören:
- Motorgehäuse (Artikel 1)
- Gleichstrommotor (Artikel 2)
- Lüfter (Artikel 15)
- Düsen (Artikel 651, 653)
- Verlängerung Aquatak (Artikel 652)
- Schalter (Artikel 32/4)
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Suchen Sie das Bauteil in der Explosionszeichnung, notieren Sie die Artikelnummer und suchen Sie diese in der Tabelle, um die korrekte Ersatzteilnummer zu erhalten.
Vor der Verwendung
- Vergleichen Sie die Artikelnummer aus der Zeichnung mit der Tabelle.
- Stellen Sie sicher, dass Sie die korrekte Ersatzteilnummer für Ihre spezifische Modellvariante verwenden.
- Prüfen Sie, ob das benötigte Teil als Ersatzteil gelistet ist.
