Bedienungsanleitung für JBL Studio 6 In-Wall Lautsprecher
Schnelleinrichtung und Installationsanleitung für JBL Studio 6 In-Wall Lautsprecher. Erfahren Sie, wie Sie die Lautsprecher platzieren, verkabeln, EQ-Einstellungen anpassen und sicher in der Wand montieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Schnelleinrichtung für die JBL Studio 6 In-Wall Lautsprecher. Sie deckt die Platzierung, den Wandeinbau, die Verkabelung sowie die Anpassung der EQ-Einstellungen ab. Bitte beachten Sie, dass eine unsachgemäße Installation zu Schäden am Gerät oder Verletzungen führen kann.
Lieferumfang
Im Lieferumfang enthalten sind:
- JBL Studio 6 In-Wall Lautsprecher
- Einbauschablone
- Logo-Halterung (nur für 66LCR, 88LCR und Theater Modelle)
Platzierung
Für eine optimale Klangwiedergabe sollten die Lautsprecher strategisch platziert werden:
- Stereo-System: Platzieren Sie die Lautsprecher in einem Abstand von ca. 2 Metern zum Hörer und mindestens 1 Meter von den Seitenwänden entfernt.
- Heimkino: Achten Sie auf eine symmetrische Anordnung um den Hörbereich herum, um ein immersives Klangfeld zu erzeugen.
Installation
Folgen Sie diesen Schritten für die Installation:
- Wandausschnitt: Verwenden Sie die mitgelieferte Schablone, um den Bereich an der Wand zu markieren. Schneiden Sie den Ausschnitt vorsichtig aus.
- Verkabelung: Schließen Sie die Lautsprecherkabel an die Plus- (+) und Minus- (-) Klemmen auf der Rückseite des Lautsprechers an.
- Montage: Setzen Sie den Lautsprecher in den Ausschnitt ein und befestigen Sie ihn sicher mit den Schrauben in der Wand.
EQ-Einstellungen
Die Lautsprecher verfügen über Regler an der Vorderseite zur Anpassung des Klangbildes:
- Tweeter dB: Anpassung der Höhen.
- Woofer dB: Anpassung der Bässe.
Nutzen Sie diese Regler, um den Klang an die Raumakustik anzupassen.
Lackierung
Die Lautsprecherabdeckung kann lackiert werden, um sie an die Wandfarbe anzupassen:
- Entfernen Sie das Gitter vom Lautsprecher.
- Lackieren Sie das Gitter mit einer Sprühdose.
- Lassen Sie es vollständig trocknen.
- Setzen Sie das Gitter wieder auf den Lautsprecher.
Logo-Montage

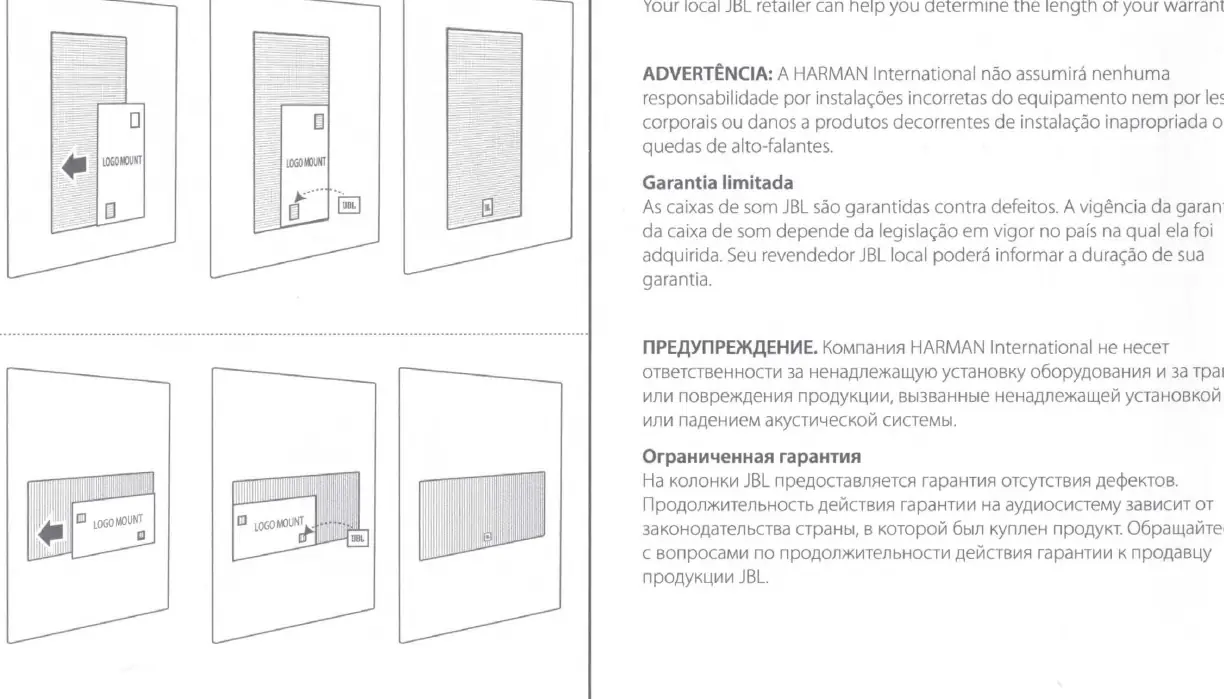

Für die Modelle 66LCR, 88LCR und Theater kann das JBL-Logo an der Abdeckung angebracht werden. Folgen Sie hierzu der beiliegenden Anleitung zur Logo-Montage, um das Logo korrekt auf dem Gitter zu positionieren.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Lautsprecher sitzt locker in der Wand
Überprüfen Sie, ob alle Befestigungsschrauben fest angezogen sind und die Wandstärke für die Halterung geeignet ist.
Klang ist zu basslastig oder zu schrill
Verwenden Sie die EQ-Regler (Tweeter dB / Woofer dB) an der Vorderseite des Lautsprechers, um die Frequenzen anzupassen.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass die Wand für den Einbau geeignet ist (keine Leitungen oder Rohre dahinter).
- Verwenden Sie die mitgelieferte Schablone für den Wandausschnitt.
- Stellen Sie sicher, dass Sie über geeignete Lautsprecherkabel verfügen.
Technische Daten in der Praxis
- EQ-Einstellungen
- Ermöglicht die manuelle Anpassung von Bass und Höhen direkt am Lautsprecher, um den Klang an den Raum anzupassen.
Abbildungen und Diagramme

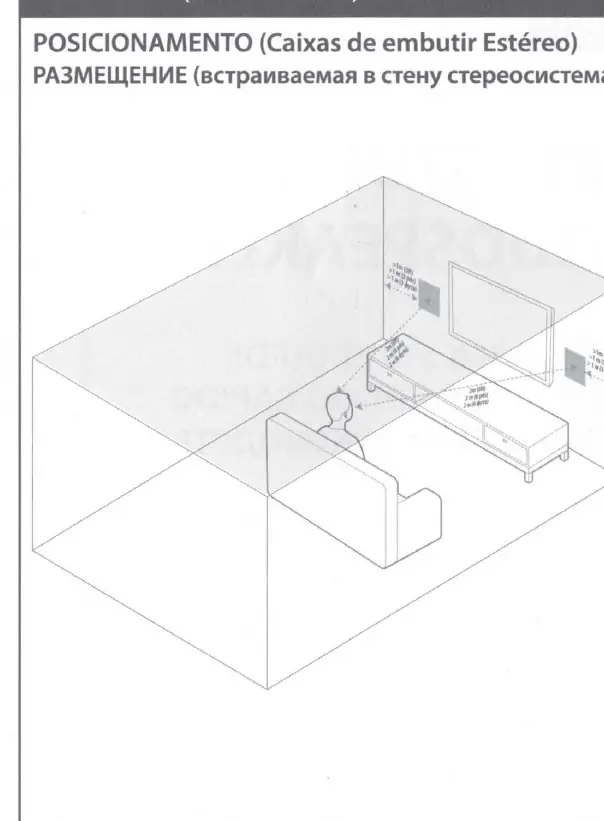

- Platzierungsdiagramm: Zeigt den empfohlenen Abstand von 2 Metern zum Hörer und 1 Meter zu den Seitenwänden.
- Verkabelungsdiagramm: Zeigt den Anschluss der Lautsprecherkabel an die Plus- und Minus-Klemmen.
- Montagediagramm: Zeigt das Einsetzen des Lautsprechers in den Wandausschnitt und das Festschrauben.
Modellkompatibilität
- Die Logo-Montage ist nur für die Modelle 66LCR, 88LCR und Theater relevant.
