Bedienungsanleitung JBL BAR 1300X Soundbar-System

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet eine Übersicht zur Einrichtung und Nutzung des JBL BAR 1300X Soundbar-Systems. Vor der Inbetriebnahme ist das Sicherheitsdatenblatt zu lesen. Die Konfiguration erfolgt primär über die JBL One App, die für Android und iOS verfügbar ist.

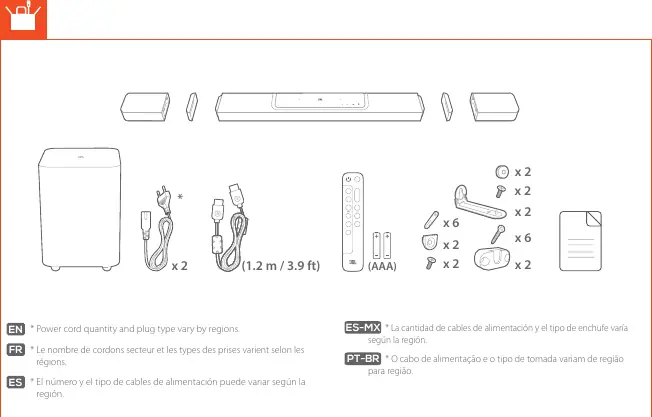

Lieferumfang

Das System besteht aus:

• Haupt-Soundbar
• Zwei abnehmbaren Surround-Lautsprechern
• Subwoofer
• Fernbedienung
• Netzkabel (Anzahl und Steckertyp variieren je nach Region)
• Wandmontage-Zubehör (Halterungen, Schrauben, Dübel)

Aufstellung und Platzierung

Für ein optimales Klangerlebnis beachten Sie folgende Abstände:

• Abstand zum Fernseher: Mindestens 10 cm
• Abstand zur Wand: Mindestens 5 cm
• Hörposition: Idealerweise 2,5 bis 3,0 Meter von der Soundbar entfernt
• Abstand der Surround-Lautsprecher zur Hörposition: 1 bis 1,4 Meter

Wandmontage

Die Soundbar kann mit der beiliegenden Schablone an der Wand montiert werden. Achten Sie darauf, dass die Wand stabil genug ist. Die Schrauben sollten einen Durchmesser von 4 mm haben und mindestens 30 mm tief in die Wand eingreifen.

Anschluss an den Fernseher

Verbinden Sie die Soundbar über den HDMI-Anschluss mit dem Fernseher:

• HDMI eARC/ARC: Verbinden Sie den HDMI OUT (TV ARC/TV eARC) Anschluss der Soundbar mit dem entsprechenden HDMI-Anschluss Ihres Fernsehers.
• HDMI IN: Nutzen Sie die HDMI IN-Anschlüsse für externe Geräte wie Blu-ray-Player oder Spielkonsolen.

Stromversorgung und Kopplung

Nach dem Anschließen an das Stromnetz schalten sich Soundbar, Subwoofer und die abnehmbaren Lautsprecher automatisch ein und koppeln sich miteinander. Wenn die Kopplung erfolgreich ist, erscheint eine entsprechende Meldung auf dem Display.

Aufladen der abnehmbaren Lautsprecher

Die abnehmbaren Lautsprecher verfügen über einen Akku. Wenn der Akkustand niedrig ist (Anzeige: REAR SPKR LOW BATT), laden Sie diese auf:

• Docken Sie die Lautsprecher an die Haupt-Soundbar an.
• Alternativ können die Lautsprecher über den USB-C-Anschluss geladen werden.
• Ein vollständiger Ladevorgang dauert ca. 4 Stunden.

Sound-Kalibrierung

Um den Klang an Ihre Umgebung anzupassen:

1. Platzieren Sie sich in der Hörposition.
2. Drücken Sie die CALIBR-Taste auf der Fernbedienung.
3. Folgen Sie den Anweisungen auf dem Display der Soundbar (1-CALIBRATION).
4. Bestätigen Sie die Kalibrierung durch erneutes Drücken der Taste.

Bluetooth-Modus

Sie können die abnehmbaren Lautsprecher auch als eigenständige Bluetooth-Lautsprecher verwenden:

• Halten Sie die Bluetooth-Taste am Lautsprecher länger als 5 Sekunden gedrückt.
• Verbinden Sie Ihr Mobilgerät über die Bluetooth-Einstellungen.
• Durch Verbinden beider abnehmbarer Lautsprecher können Sie ein Stereo-System (L/R) einrichten.

WLAN-Einrichtung

Fügen Sie die Soundbar über die JBL One App Ihrem Heimnetzwerk hinzu, um Streaming-Funktionen und Updates zu nutzen.

Technische Daten

• System: 11.1.4 Kanal
• Gesamtleistung: 1170 W
• Anschlüsse: 3x HDMI IN, 1x HDMI OUT (eARC), Optisch, Bluetooth, USB (nur US-Version für Wiedergabe)
• Betriebstemperatur: 0 °C - 45 °C
