Bedienungsanleitung für JBL Control 10 Series Deckenlautsprecher
Erfahren Sie, wie Sie die JBL Control 10 Series Deckenlautsprecher (12C/T, 14C/T, 16C/T, 18C/T) installieren, verkabeln und warten. Diese Anleitung enthält Details zu Ausschnittgrößen, Anschlussmöglichkeiten und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der JBL Control 10 Series Deckenlautsprecher. Die Lautsprecher sind für den Einbau in abgehängte Decken oder Gipskartondecken konzipiert. Für die Installation in abgehängten Decken ist die Verwendung der mitgelieferten C-Platte und Schienen zwingend erforderlich. Die Lautsprecher verfügen über einen Tap-Wahlschalter für den Betrieb an 70V/100V-Systemen oder im 8Ω-Direktmodus.
Produktbeschreibung
Die Control 10 Series umfasst vier Modelle:
- Control 12C/T: 3" (75 mm) Breitbandtreiber.
- Control 14C/T: 4" (100 mm) Tieftöner und 3/4" (19 mm) Hochtöner.
- Control 16C/T: 6,5" (165 mm) Tieftöner und 3/4" (19 mm) Hochtöner.
- Control 18C/T: 8" (200 mm) Tieftöner und 1" (25 mm) Hochtöner.
Installation und Vorbereitung
Vor der Installation muss ein passender Ausschnitt in die Decke geschnitten werden. Die benötigten Durchmesser betragen:
- Control 12C/T & 14C/T: 167 mm
- Control 16C/T: 225 mm
- Control 18C/T: 282 mm
Bei abgehängten Decken müssen die mitgelieferten C-Platten und Schienen verwendet werden, um das Gewicht sicher zu tragen. Bei Gipskartondecken können optional erhältliche Vorinstallationshalterungen (New-Construction-Bracket oder Plaster-Ring) verwendet werden.
Verkabelung
Die Lautsprecher werden über einen abnehmbaren, verriegelbaren Anschlussstecker verkabelt:
- Pins 1 & 2: Eingangssignal (+/-).
- Pins 3 & 4: Loop-Through-Anschluss für weitere Lautsprecher.
Isolieren Sie die Kabelenden ca. 5 mm ab und schrauben Sie diese fest. Ziehen Sie ungenutzte Schrauben fest, um Vibrationen zu vermeiden.
Montage
- Schneiden Sie das Loch in die Decke.
- Führen Sie die C-Platte und Schienen durch das Loch (bei abgehängten Decken).
- Verkabeln Sie den Stecker und schließen Sie ihn an den Lautsprecher an.
- Setzen Sie den Lautsprecher in das Loch ein.
- Drehen Sie die Befestigungsschrauben: Zuerst 1/2 Umdrehung gegen den Uhrzeigersinn, um die Halteklammern zu lösen, dann im Uhrzeigersinn festziehen.
- Setzen Sie den Grill ein.
Tap-Einstellung
Der Drehschalter an der Vorderseite ermöglicht die Einstellung der Impedanz. Drehen Sie den Schalter gegen den Uhrzeigersinn auf 8Ω für den direkten Betrieb oder im Uhrzeigersinn für die verschiedenen 70V/100V-Leistungsabgriffe.
Lackierung
Die Lautsprecher können lackiert werden. Verwenden Sie dazu das mitgelieferte Schutzschild für die Treiber. Der Grill sollte separat lackiert werden, wobei darauf zu achten ist, dass die Löcher nicht verstopfen.
Wartung
Bei korrekter Installation ist keine Wartung erforderlich. Es gibt keine vom Benutzer zu wartenden Teile im Inneren.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Vibrationen oder Klappern
Ziehen Sie ungenutzte Schrauben am Anschlussstecker fest und prüfen Sie die Strain-Relief-Verschraubung am Gehäuse.
Grill lässt sich schwer entfernen
Verwenden Sie zwei spitze Gegenstände (z.B. Reißzwecken) in den Löchern des Grills, um ihn vorsichtig und gleichmäßig herauszuhebeln.
Vor der Verwendung
- Prüfen Sie die Deckenbeschaffenheit (abgehängt oder Gipskarton).
- Stellen Sie sicher, dass die passenden Halterungen (C-Platte/Schienen) für abgehängte Decken verwendet werden.
- Bereiten Sie die Verkabelung vor dem Einbau vor.
- Überprüfen Sie den Ausschnittdurchmesser gemäß Modellvorgabe.
Technische Daten in der Praxis
- 8Ω (Low Impedance)
- Direkter Betrieb ohne Transformator.
Abbildungen und Diagramme

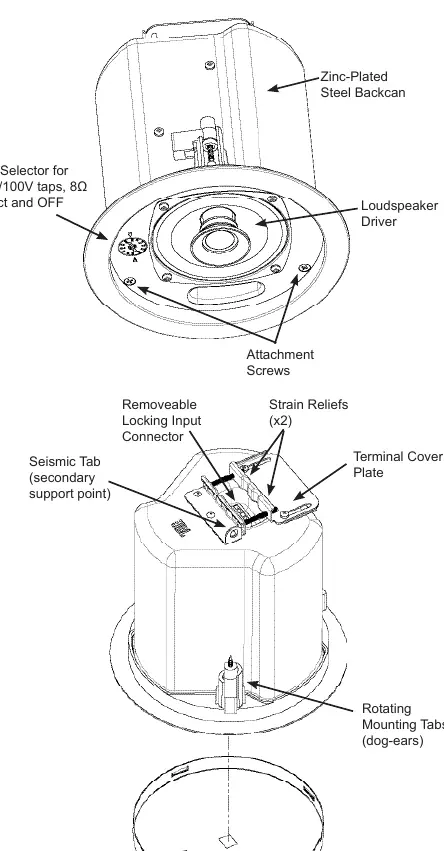

- Anschlussstecker: Pins 1 & 2 für Eingang, Pins 3 & 4 für Loop-Through.
- Montageklammern: Erst gegen den Uhrzeigersinn lösen, dann im Uhrzeigersinn festziehen.
Modellkompatibilität
- Geeignet für den Einbau in Luftführungsschächte (UL-2043 zertifiziert).
