Bedienungsanleitung für das Jasion Thunder Elektrofahrrad

Wichtige Informationen aus der Anleitung

Dieses Handbuch enthält wichtige Anweisungen für den sicheren Betrieb und die Wartung Ihres Jasion Thunder E-Bikes. Lesen Sie das gesamte Handbuch vor der ersten Fahrt sorgfältig durch. Der Fahrer trägt die volle Verantwortung für alle Risiken während der Nutzung.

Lieferumfang

Überprüfen Sie den Inhalt des Pakets auf Vollständigkeit und Schäden. Im Lieferumfang enthalten sind unter anderem:

• Jasion Thunder E-Bike
• Ladegerät
• Vorderrad
• Pedale
• Schutzbleche (vorne/hinten)
• Gepäckträger
• Werkzeugset
• Schlüssel

Montage

Die Montage erfordert das mitgelieferte Werkzeug. Befolgen Sie diese Schritte:

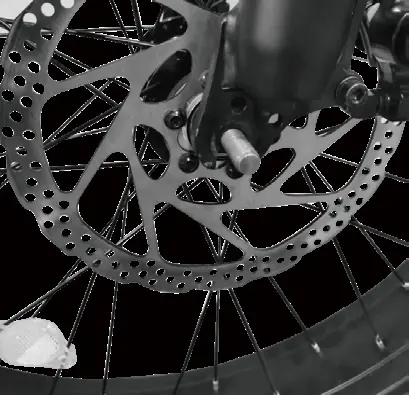

1. Vorderrad: Entfernen Sie die Schutzstange der Gabel, setzen Sie das Rad ein und ziehen Sie die Muttern fest. Sichern Sie die Sicherheitsgabeldichtungen.
2. Schutzblech & Scheinwerfer: Montieren Sie diese an der Vorderradgabel und schließen Sie das Stromkabel des Scheinwerfers an.
3. Lenker (Head Tube): Entfernen Sie die Schrauben, setzen Sie den Vorbau ein und ziehen Sie die Abdeckung fest.
4. Gepäckträger & hinteres Schutzblech: Befestigen Sie diese am Rahmen.
5. Pedale: Achten Sie auf die Markierungen 'R' (rechts) und 'L' (links). Das rechte Pedal wird im Uhrzeigersinn festgezogen.

Akku und Laden

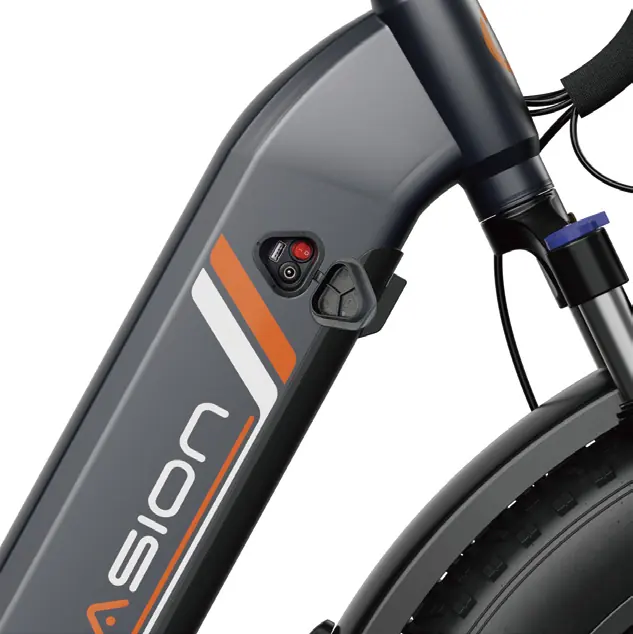

Der Akku kann zum Laden entnommen werden. Zum Entnehmen den Schlüssel drehen und den Sicherheitsknopf betätigen. Laden Sie den Akku nur mit dem Original-Ladegerät. Die Ladeanzeige am Ladegerät leuchtet rot während des Ladevorgangs und grün, wenn der Akku vollständig geladen ist.

Display und Einstellungen

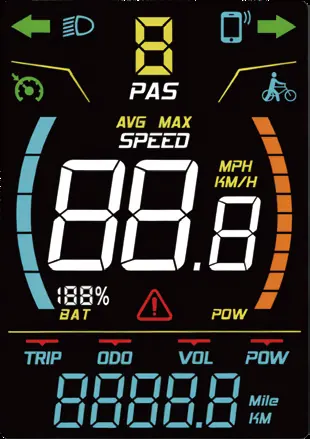

Das Display zeigt Geschwindigkeit, Akkustand, Unterstützungsmodus (PAS) und Kilometerstand an. Über die Tasten können Sie das Licht einschalten, den Unterstützungsmodus wechseln (0-5) und in das Einstellungsmenü gelangen (langes Drücken der M-Taste), um Parameter wie Raddurchmesser oder Geschwindigkeitsbegrenzungen anzupassen.

Wartung und Lagerung

Reinigen Sie das Fahrrad mit einem feuchten Tuch. Verwenden Sie keine Hochdruckreiniger oder ätzende Lösungsmittel. Führen Sie regelmäßig Inspektionen durch (wöchentlich/monatlich), um Bremsen, Kette, Reifendruck und Schraubverbindungen zu prüfen.

Fehlerbehebung

Bei Problemen wie 'Fahrrad startet nicht' oder 'verringerte Reichweite' prüfen Sie zuerst den Akkustand, die Kabelverbindungen und den Reifendruck. Das Display zeigt bei Fehlern Codes wie E60 (Controller-Fehler) bis E66 (Hall-Fehler) an.
