Bedienungsanleitung für E-Bike Engwe N1 Air

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wesentliche Informationen für den sicheren Betrieb und die Wartung Ihres Engwe N1 Air E-Bikes. Bitte lesen Sie das Dokument vollständig durch, bevor Sie das Fahrrad in Betrieb nehmen. Beachten Sie insbesondere die Sicherheitshinweise: Fahren Sie nicht im Gelände, halten Sie sich an lokale Verkehrsregeln, tragen Sie immer einen Helm und führen Sie vor jeder Fahrt eine Inspektion auf lose Schrauben oder beschädigte Teile durch. Personen unter 16 Jahren dürfen das E-Bike nicht benutzen.

Lieferumfang und Komponenten

Das E-Bike wird mit folgendem Zubehör geliefert: Ladegerät, Werkzeugset (Schraubendreher, Maulschlüssel, Inbusschlüssel), Vorderradachse, Pedale, Schutzbleche und Sattel. Zu den Hauptkomponenten gehören der Lenker, das Display, der Akku, der Motor, die Bremsen und die Gangschaltung.

Montageanleitung

Die Montage erfordert die Installation verschiedener Komponenten:

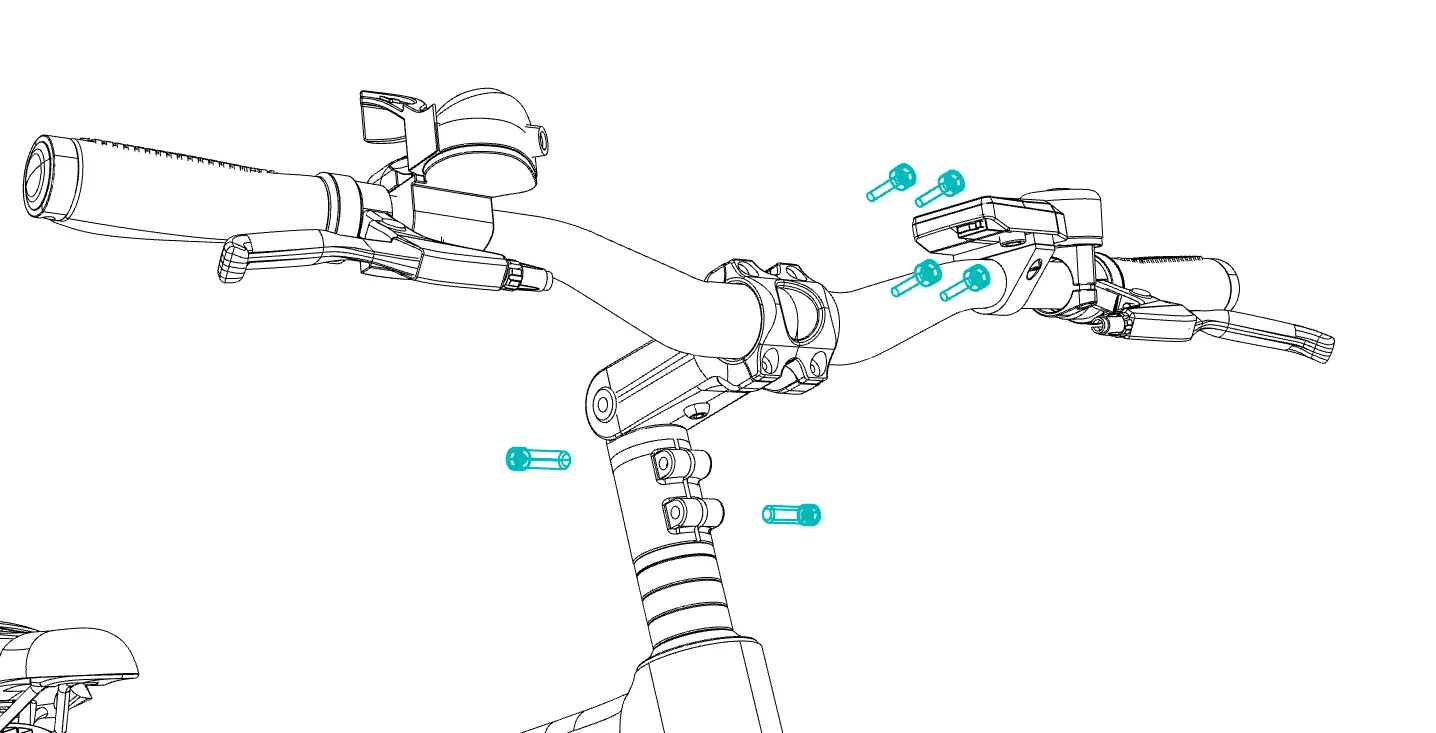

• Lenker: Richten Sie den Lenker mittig aus und befestigen Sie ihn mit den mitgelieferten Schrauben.

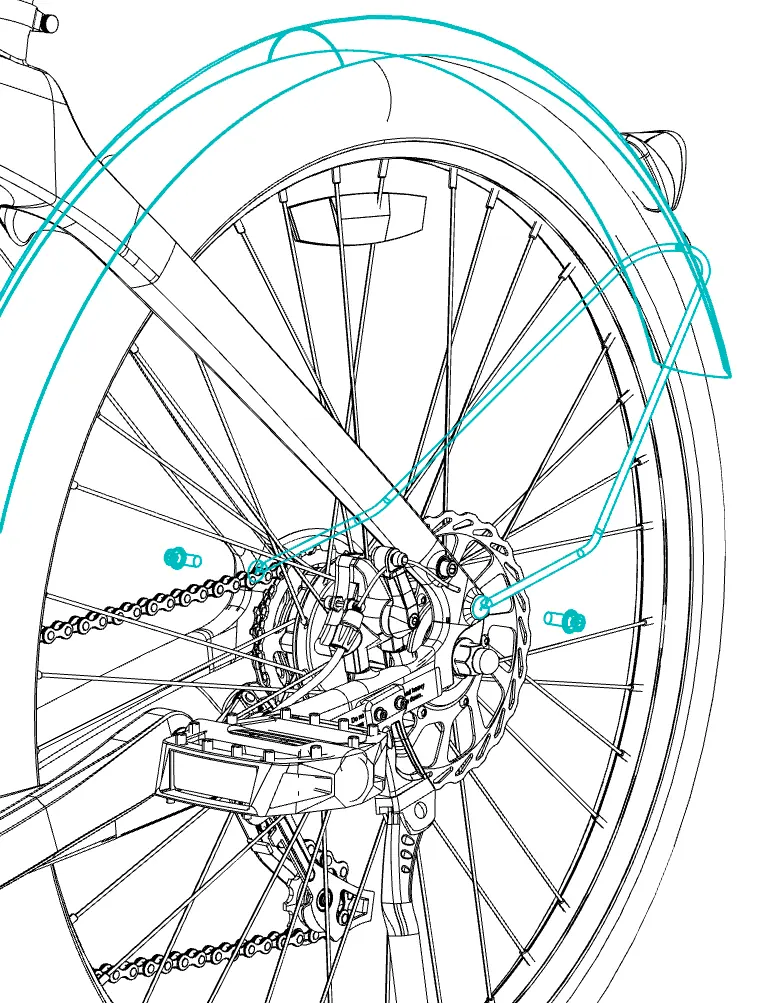

• Schutzblech und Scheinwerfer: Montieren Sie das Schutzblech und den Scheinwerfer an der Gabel.

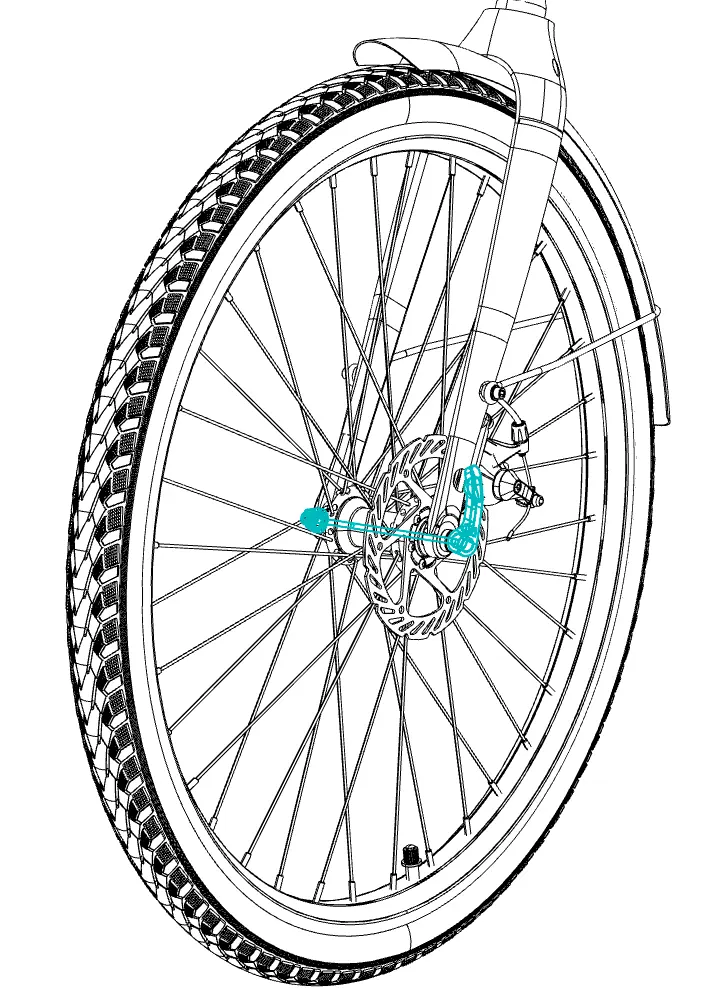

• Vorderrad: Setzen Sie das Vorderrad ein und sichern Sie es mit der Schnellspannachse.

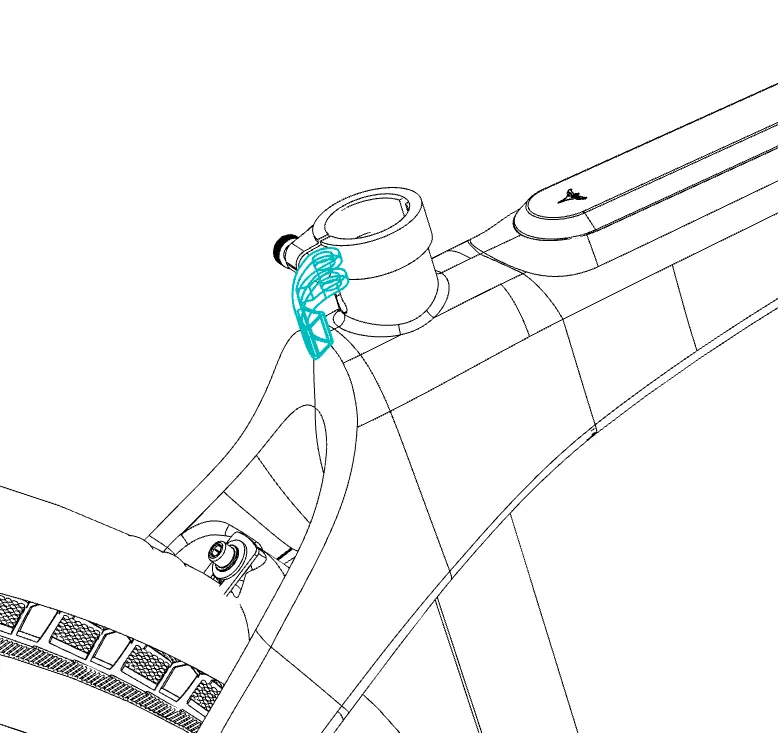

• Sattel: Stellen Sie die Höhe ein, wobei die weiße Sicherheitsmarkierung nicht sichtbar sein darf.

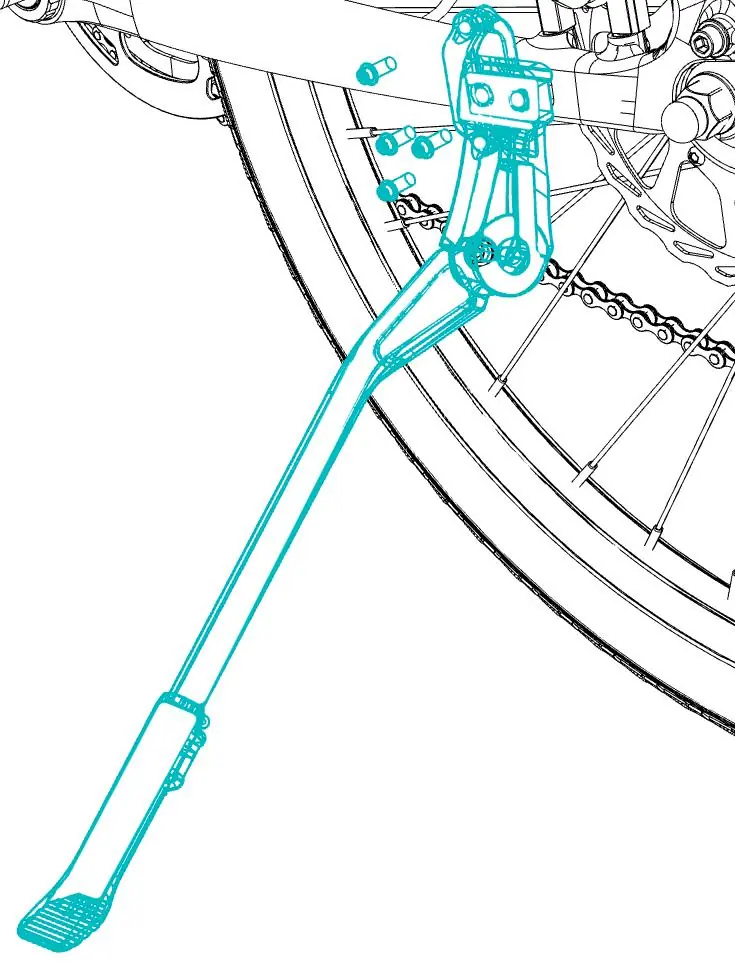

• Ständer: Installieren Sie den Seitenständer am Rahmen.

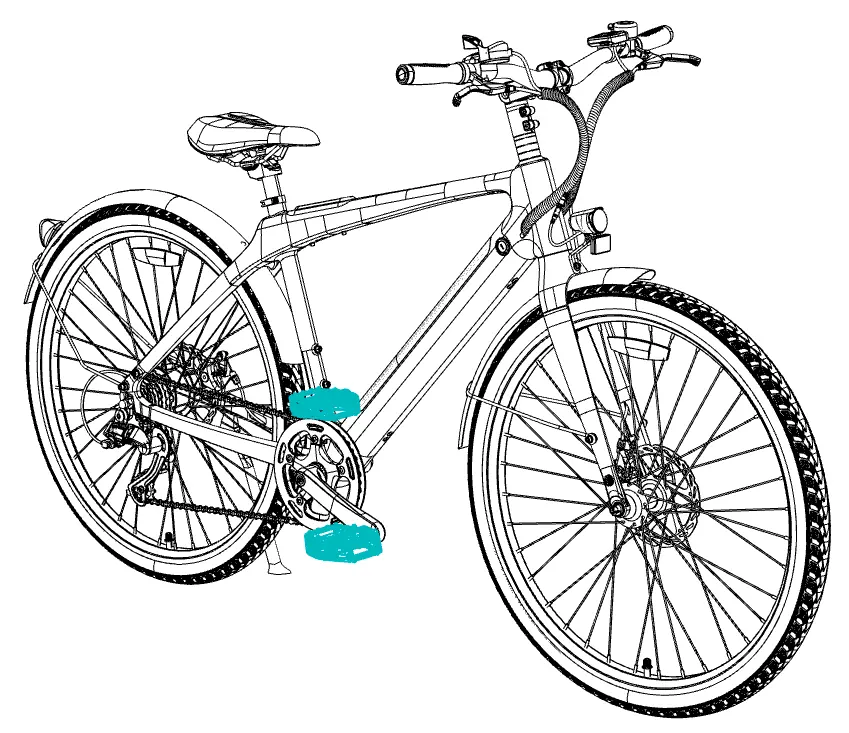

• Pedale: Achten Sie auf die Kennzeichnung für links (L) und rechts (R) und schrauben Sie diese entsprechend in die Kurbelarme.

Bedienung und Display

Das Display zeigt Geschwindigkeit, Akkustand, Unterstützungsstufe und Fahrdaten an. Mit den Tasten am Lenker können Sie das System ein- und ausschalten, die Unterstützungsstufen (PAS) anpassen, den Scheinwerfer steuern und den Schiebehilfemodus aktivieren. Über das Einstellungsmenü können Sie Parameter wie ODO-Reset, Einheiten und Passwortschutz konfigurieren.

Akku und Laden

Der Akku kann direkt am Rahmen oder separat geladen werden. Die Ladezeit beträgt ca. 5-8 Stunden. Verwenden Sie ausschließlich das Original-Ladegerät. Laden Sie den Akku nicht, wenn das Fahrrad eingeschaltet ist. Lagern Sie den Akku bei längerer Nichtbenutzung nicht im entladenen Zustand und laden Sie ihn monatlich nach.

Wartung und Pflege

Führen Sie regelmäßige Inspektionen durch: Prüfen Sie den Reifendruck, die Bremsfunktion, die Festigkeit aller Schrauben und den Zustand der Kette. Schmieren Sie bewegliche Teile wie Lager und Kette alle zwei Monate. Reinigen Sie das Fahrrad mit einem feuchten Tuch und mildem Reinigungsmittel; vermeiden Sie Hochdruckreiniger, um elektrische Komponenten nicht zu beschädigen.

Fehlerbehebung

Bei Problemen wie "Fahrzeug funktioniert nicht", "Akku lädt nicht" oder "Motor funktioniert nicht" prüfen Sie zunächst die Kabelverbindungen und den Akkustand. Das Display zeigt bei Systemfehlern Fehlercodes (z. B. E21, E23, E30) an, die auf spezifische Probleme mit Motor, Controller oder Sensor hinweisen. Kontaktieren Sie bei anhaltenden Problemen den offiziellen Kundendienst.

Technische Daten

Das Engwe N1 Air verfügt über einen 360Wh Li-Ionen-Akku, eine maximale Traglast von 120 kg und eine Höchstgeschwindigkeit von 25 km/h. Die Reichweite beträgt bis zu 100 km unter optimalen Bedingungen. Das Gewicht des Fahrrads beträgt ca. 15,6 kg.
