Bedienungsanleitung für das E-Bike Heybike EC 1-ST

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Bedienungsanleitung für das E-Bike Heybike EC 1-ST. Es enthält wichtige Anweisungen zur sicheren Montage, Inbetriebnahme, Wartung und Fehlerbehebung. Vor der ersten Fahrt müssen alle Sicherheitswarnungen gelesen und das Fahrrad von einem qualifizierten Mechaniker überprüft werden. Die Höchstgeschwindigkeit beträgt 25 km/h (15 mph) und die maximale Zuladung liegt bei 150 kg (300 lbs).

Produktübersicht

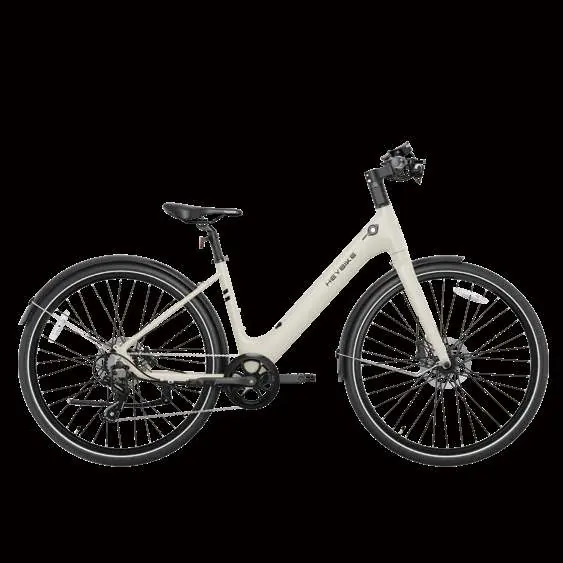

Das E-Bike besteht aus einem Rahmen mit integriertem Akku, einem LCD-Display am Lenker, Scheibenbremsen und einem Nabenmotor. Die Steuerung erfolgt über Tasten am Lenker, die auch die Scheinwerfer und Unterstützungsstufen regeln.

Montageanleitung

Die Montage umfasst folgende Schritte:

• Vorderrad: Bremsschutzclip entfernen, Schutzschaft entfernen, Vorderrad einsetzen und arretieren.
• Fahrradständer: Mit dem Rahmen verschrauben.
• Schutzbleche: Vorne und hinten an den Gabeln befestigen.
• Lenker: Vier Schrauben entfernen, Lenker diagonal festziehen, Bremshebel montieren und Kabel gemäß Farbpfeilen verbinden.
• Akku: Mit dem Schlüssel entriegeln, einsetzen und verriegeln.
• Sattel: Mit der Schnellspannklemme fixieren.
• Pedale: Links (gegen den Uhrzeigersinn) und rechts (im Uhrzeigersinn) unterscheiden und festziehen.

Aufladen des E-Bikes

Der Akku kann direkt am Fahrrad oder entnommen geladen werden. Öffnen Sie die Gummiabdeckung des Ladeanschlusses, schließen Sie das Ladegerät an und stecken Sie es in die Steckdose. Ein rotes Licht signalisiert den Ladevorgang, ein grünes Licht zeigt eine vollständige Ladung an.

Display und Einstellungen

Das LCD-Display zeigt Geschwindigkeit, Akkustand, Unterstützungsstufe (PAS 0-3) und Kilometerstände an. Über die Tasten am Lenker können Sie das System ein- und ausschalten, die Hintergrundbeleuchtung aktivieren, die Unterstützungsstufen ändern und in den Parametereinstellungsmodus gelangen.

Tägliche Pflege und Wartung

Halten Sie das Fahrrad trocken und reinigen Sie es mit einem feuchten Tuch. Verwenden Sie keine Hochdruckreiniger oder korrosiven Lösungsmittel. Überprüfen Sie vor jeder Fahrt den Reifendruck (empfohlen 40-60 PSI) und den Zustand der Bremsen. Laden Sie den Akku nach jedem Gebrauch und lagern Sie ihn bei Nichtbenutzung an einem kühlen, trockenen Ort.

Fehlerbehebung

Bei Problemen wie "Fahrrad funktioniert nicht" oder "Motor reagiert nicht" prüfen Sie zuerst die Akkuladung, die Kabelverbindungen und die korrekte Sitzposition des Akkus. Fehlercodes auf dem Display (z.B. E-06 bis E-11) geben Hinweise auf spezifische Defekte wie Motor- oder Controller-Fehler.
